Сборка
Необходимые Инструменты
• 7/32-дюймовый шестигранный торцевой гаечный ключ
• 9/16-дюймовый гаечный ключ
• 3/4-дюймовая головка или гаечный ключ
• Щипцы (для удаления пружинного стопорного кольца)
• Крестообразная отвертка
• Среднетяжелое машинное масло
• Гаечный ключ с ограничением по крутящему моменту
ПРИМЕЧАНИЕ: В выполнении данной процедуры должны
участвовать два человека.
ПРИМЕЧАНИЕ: Владелец зала/пользователь оборудования обязаны
проследить за тем, чтобы вокруг каждого
тренажера имелось свободное место, достаточное для безопасной эксплуатации и прохода.
1. Перед тем как приступить к выполнению каких-либо предусмотренных Руководством процедур,
внимательно прочтите и освойте все инструкции.
2. Убедитесь в том, что Вами получена нужная конфигурация.
A. Убедитесь в том, что цвет полученного устройства соответствует Вашему заказу.
B. Убедитесь в комплектности отягощений (9 штук).
C. Убедитесь в том, что Вами получено Руководство пользователя тренажера Cybex Eagle - Сгибание ног
в положении сидя.
D. Убедитесь в том, что Вами получен гарантийный формуляр.
3. Переместите оборудование в желаемое место.
A. Обратите внимание на габариты тренажера:
При простое – 65 Д x 45 Ш x 58 В дюймов
163,67 Д x 114,98 Ш x 147,32 В см
В рабочем режиме – 65 Д x 45 Ш x 58 В дюймов
163,67 Д x 114,98 Ш x 147,32 В см
Масса тренажера (со стойкой отягощений) – 590 фунтов (267,61 кг)
B. Убедитесь в том, что тренажер проходит в соответствующие дверные проемы.
C. Если тренажер проходит в соответствующие дверные
проемы, перенесите его на выбранное
место и сразу переходите к шагу 5.
D. Если вам нужно установить блоки отягощений, перейдите к
шагу 6.
E. Если тренажер не проходит в дверные проемы, перейдите к
шагу 4.
4. Инструкции относительно дверных проемов:
ПРИМЕЧАНИЕ: Если Ваш тренажер проходит в
соответствующие дверные проемы,
перейдите к следующему шагу. Если
тренажер не проходит в дверные проемы,
выполните шаг 4.
A. Осторожно снимите все (стандартные) конические опоры
для транспортировки с помощью 3/4-дюймовой головки
или гаечного ключа.

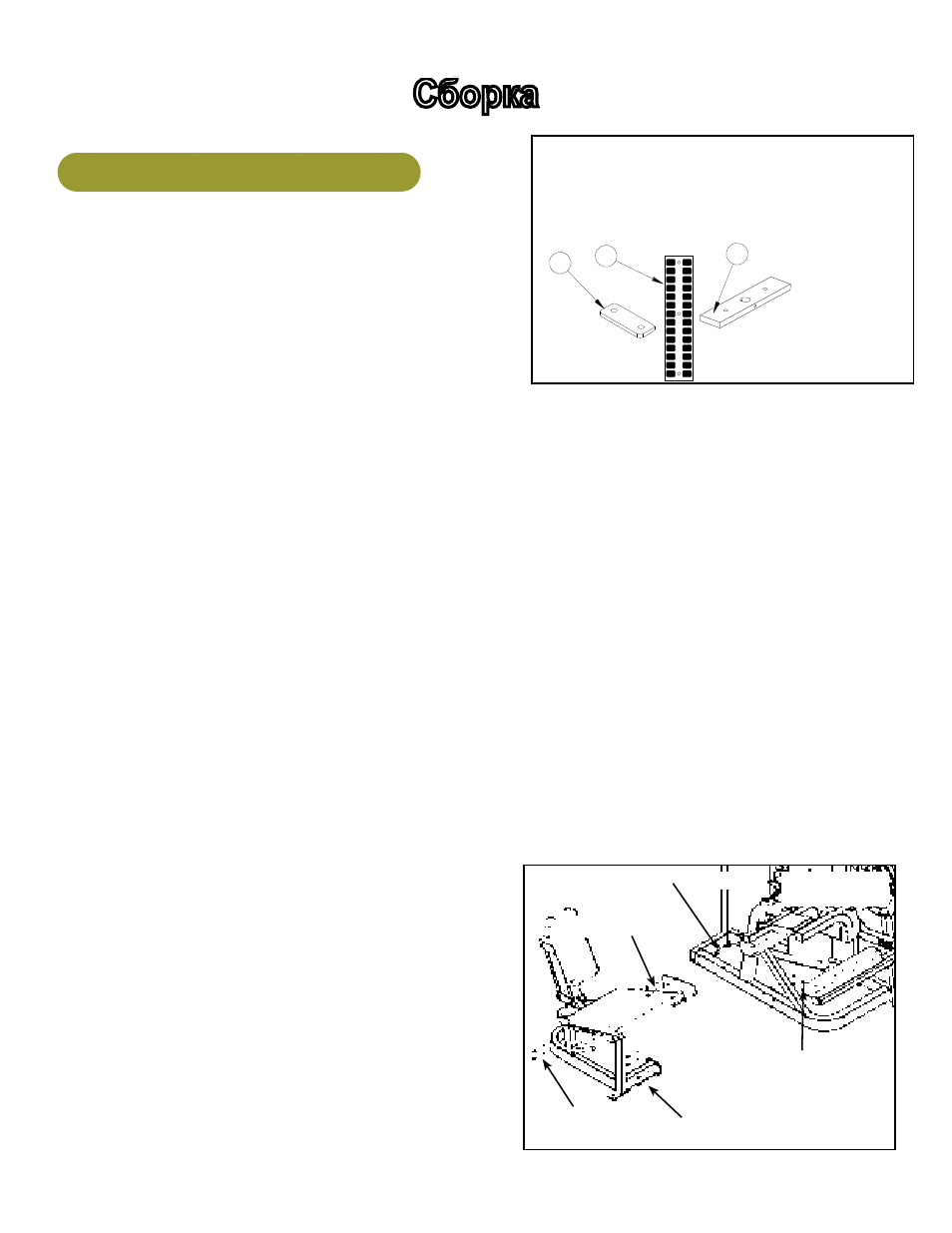

Рисунок 1
Контргайка
(4)
Винты
BHSCS (4)
Винты
BHSCS (2)
Контргайка (2)
Винты BHSCS (4)
Контргайка (4)
(не показаны)
3
130.5
270 121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
1 4 11090-392 РЕЗИНОВЫЕ НОГИ
2 1 12000-560 ПЕРЕВОДНАЯ КАРТИНКА,
ПЛАСТИНА ВЕСА (30 - 290)
3 9 4000C101 WEIGHT STACK PLATE
ITEM QTY PART NO. DESCRIPTION
