Установите грузы

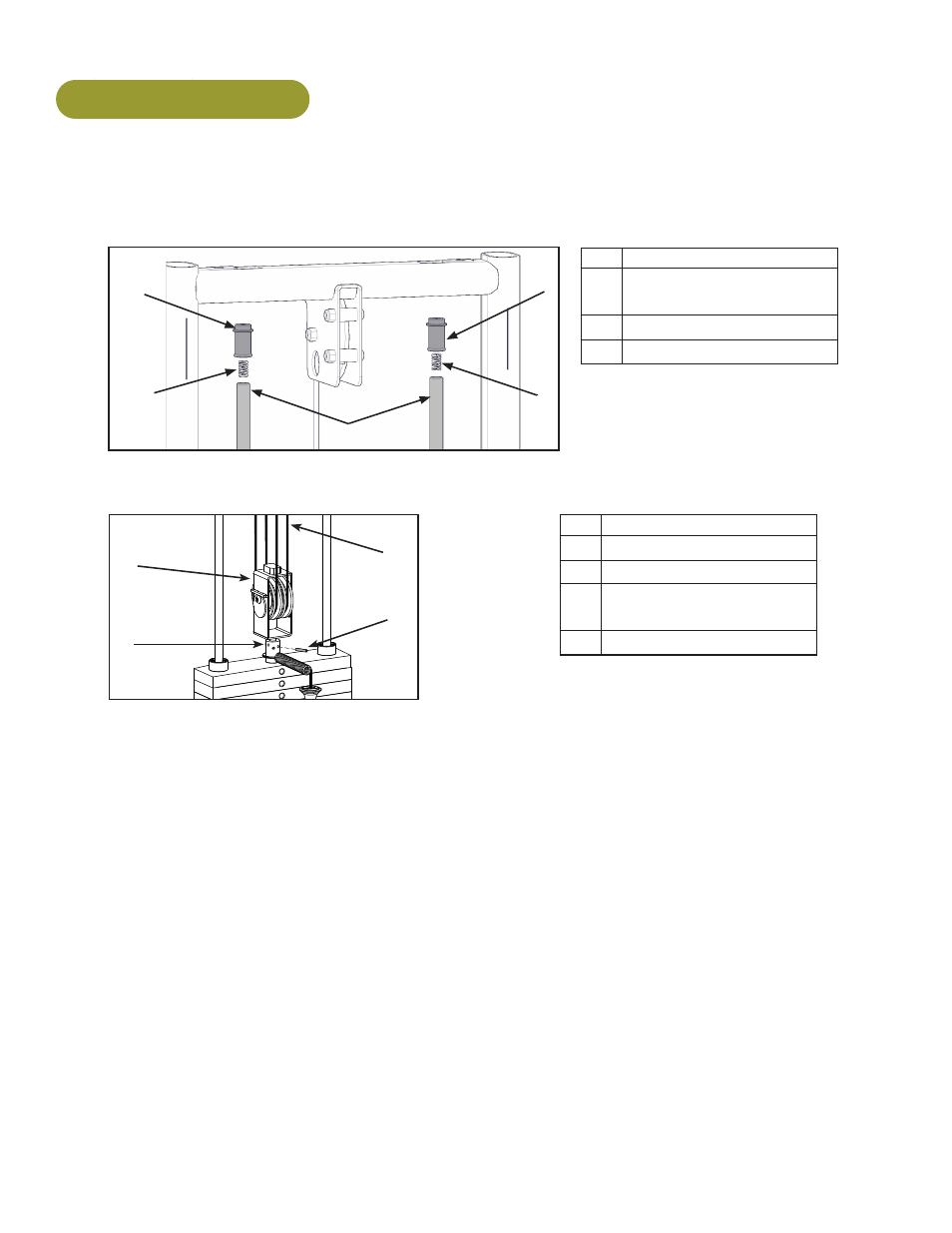

1. Снимите колпачки направляющих стержней. В колпачке направляющего стержня
находится пружина сжатия, которая вылетит, если резко отпустить колпачок.
Перемещайте подпружиненный колпачок вниз по направляющему стержню, пока он не
выйдет из рамы. Медленно отпустите колпачок направляющего стержня и снимите его.
2
3
1
2
1
Описание
1 Колпачок
направляющего стержня
2 Пружина сжатия
3 Направляющие стержни
2. С помощью бородка на 3/16 дюйма и молотка снимите цилиндрический спиральный
штифт, соединяющий кронштейн шкива на конце троса с верхним грузом.
3
4
1
2
Описание
1 Кронштейн шкива
2 Трос
3 Соединитель верхнего
груза
4 Цилиндрический штифт
3. Выньте подъемную рейку.
4. Установите все грузы по одному.
5. Укладывайте грузы так, чтобы сторона втулки с толстыми стенками находилась вверху, а
сторона с тонкими стенками – внизу.
6. Вставьте подъемную рейку.
7. Зафиксируйте направляющие стержни.
