11
Руководство пользователя Cybex

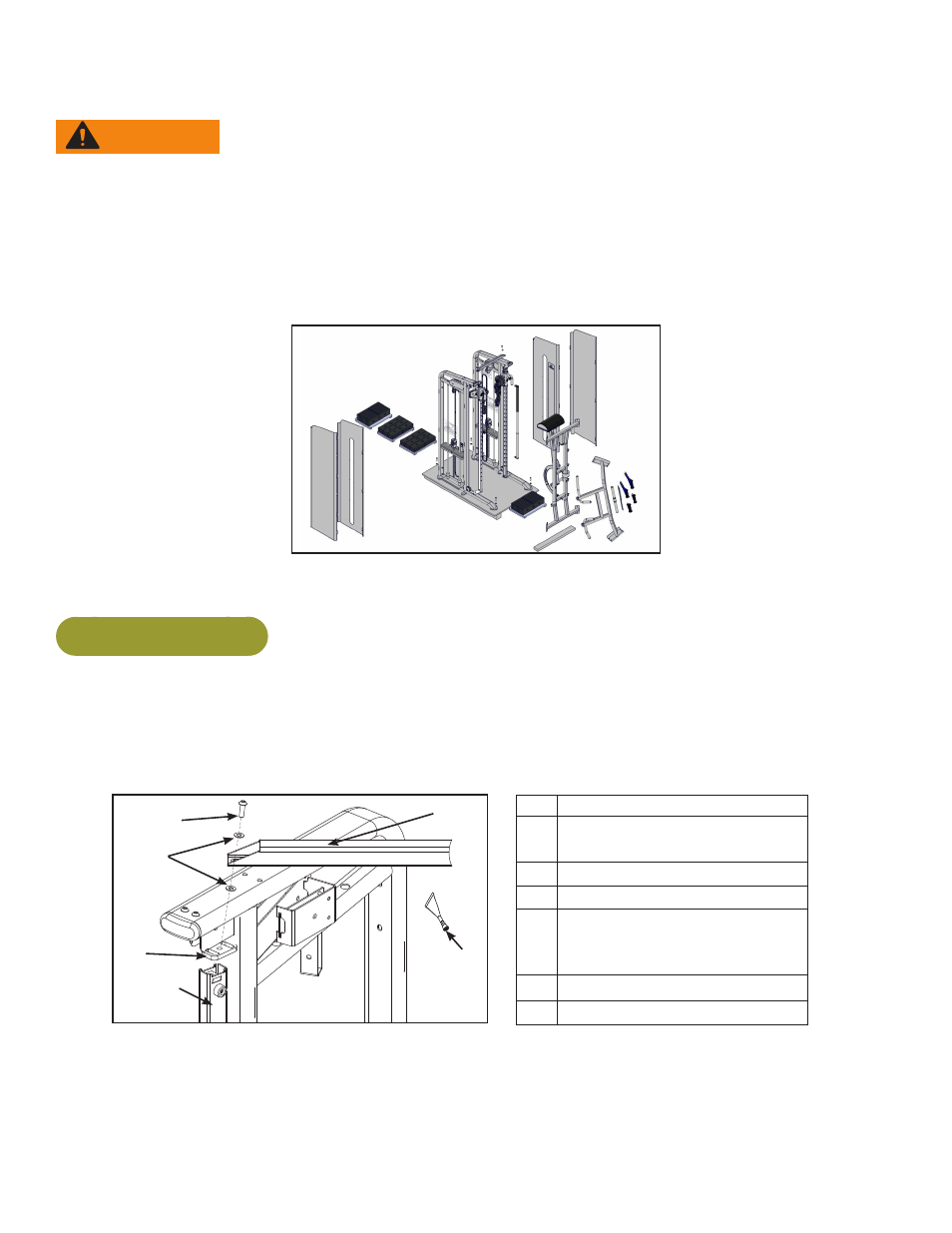

Переместите к месту установки
ВНИМАНИЕ: Снимите с поддона:
Во избежание тяжелых травм или летального исхода снимайте
тренажер Bravo Pro с поддона надлежащим образом. Выполняйте эту
процедуру, по крайней мере, втроем.
1. Оставьте всю транспортировочную упаковку около места установки.
2. Снимите пенопласт и термоусадочную пленку, предохраняющие поперечную трубу и опору.
3. Снимите переднюю и заднюю панели, подняв и вынув их.
4. С помощью гаечного ключа на 9/16 дюйма выкрутите винты с головкой под ключ,
которыми упаковки с рамой и грузами крепятся к поддону.
Соберите раму
Снимите транспортировочную опорную трубу
1. С помощью шестигранного ключа на 7/32 дюйма выкрутите винты с шестигранным
отверстием в сферической головке (BHSCS) из транспортировочной опорной трубы и
снимите шайбы. Выбросьте транспортировочную опорную трубу и шайбы.
1
3
2
4
5
6
Описание
1 Транспортировочная
опорная труба
2 Винт BHSCS 0,357-16 X 1,25
3 Шайба
4 Жидкий фиксатор
резьбовых соединений
Loctite №242
5 Стойка с фиксаторами
6 Крепежная пластина
2. Нанесите две капли жидкого фиксатора резьбовых соединений на винт BHSCS и в
резьбовое отверстие стойки с фиксаторами.
3. Прикрепите стойку с фиксаторами к крепежной пластине винтом BHSCS.
4. Повторите те же действия для противоположной стороны.
