4. Metric Pressure Units –
выбор бар или кПа.
5. Number of Flywheel Teeth –
параметр определяет количество зубцов колеса для двигателей
с магнитным датчиком скорости.
6. Speed Signal Source –
выбирается для определения источника сигнала скорости вращения:
датчик скорости (MPU), частота генератора или оба параметра (MPU-GEN). Если выбран MPU
или частота генератора в качестве источника, то DGC-2020 не может определять скорость
в случае выхода из строя MPU, а выдает аварию и останавливает установку. Если выбрано
MPU-
GEN, то в случае выхода из строя MPU, DGC-2020 автоматически переключится на
получение частоты вращения исходя из частоты генератора, и выдаст предупредительный
сигнал MPU FAIL продолжая работать.
7. NFPA Level –
необходимо устанавливать, если требуется соответствие первому или второму
уровню NFPA для данной машины.

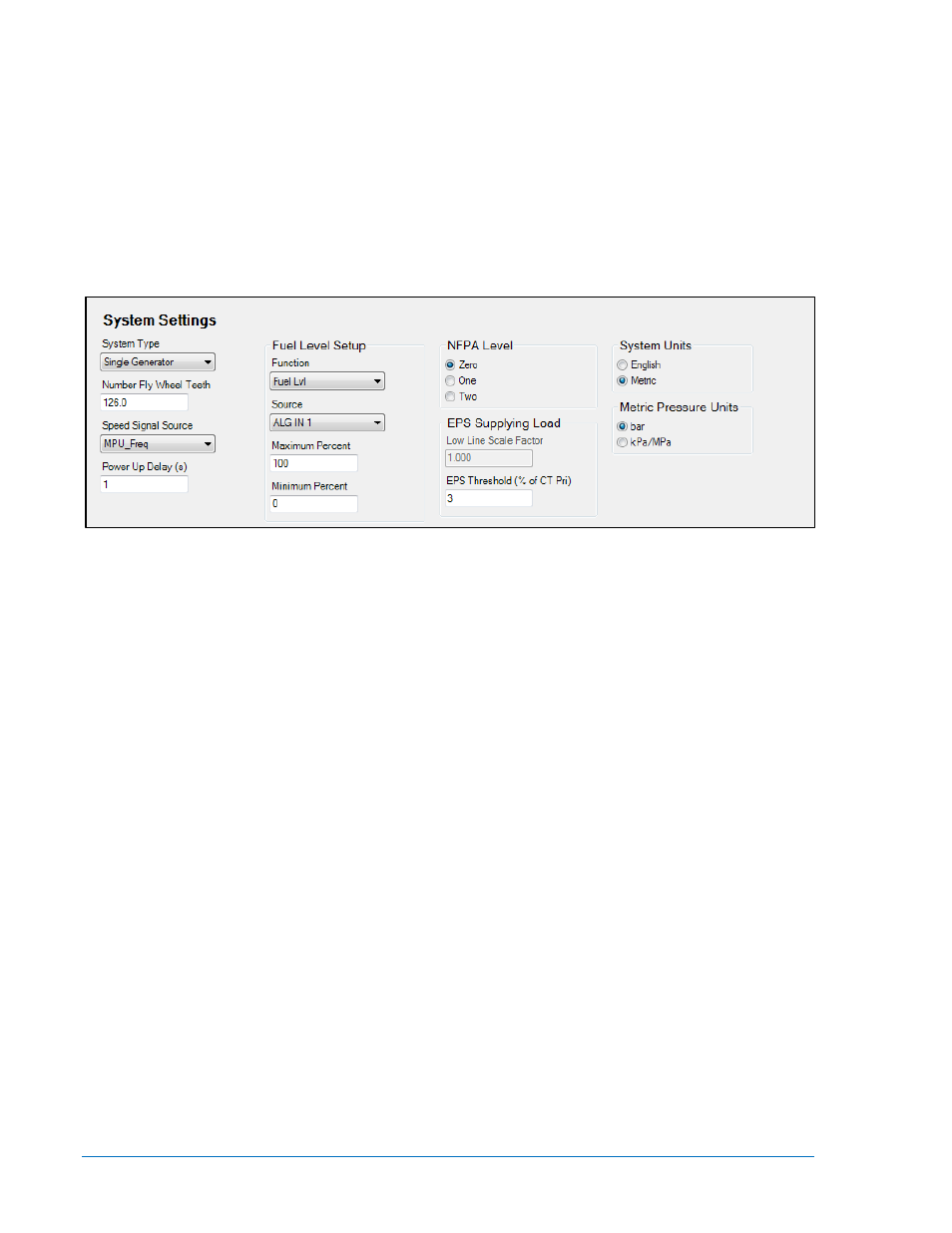

Рисунок 7-4. Экраны проводника настроек, системных параметров и системных установок
Номинальные данные (Figure 7-5) Примечание. Для изменения настроек нажмите кнопку «Правка».
Путь навигации на передней панели: SETTINGS > SYSTEM PARAMS > SYSTEM SETTINGS
(НАСТРОЙКИ > ПАРАМЕТРЫ СИСТЕМЫ > НАСТРОЙКИ СИСТЕМЫ)
1. Generator Connection –
определяет тип подключения измерительных цепей: WYE (звезда),
DELTA (треугольник), 1 PHASE A-B (одна фаза A-B), 1 PHASE A-C (одна фаза A-C) или
GROUNDED DELTA (заземленный треугольник).
2. Genset KW Rating –
определяет номинальную мощность машины.
3. Rated Volts –
номинальное напряжение машины.
4. Rated Frequency of the Unit –
номинальная частота машины.
5. Rated Engine RPM –
номинальная частота вращения машины.
6. Rated Power Factor –
коэффициент мощности машины.
7. Battery Voltage –
напряжение батареи 12 или 24.
