Рисунок 4-20. настройка ecu -27 – Инструкция по эксплуатации Basler Electric DGC-2020
Страница 149
Контроллер DGC-2020 отправляет запросы задействования стартера в ЭБУ посредством PGN
управления пуском двигателя SAE J1939. Когда контроллер DGC-2020 запрашивает начало
работы стартера, он передает значение 01 (бинарное) для двухбитного параметра задействования
стартера. В противном случае контроллер DGC-2020 передает значение 00 (бинарное) для
двухбитного параметра задействования стартера.

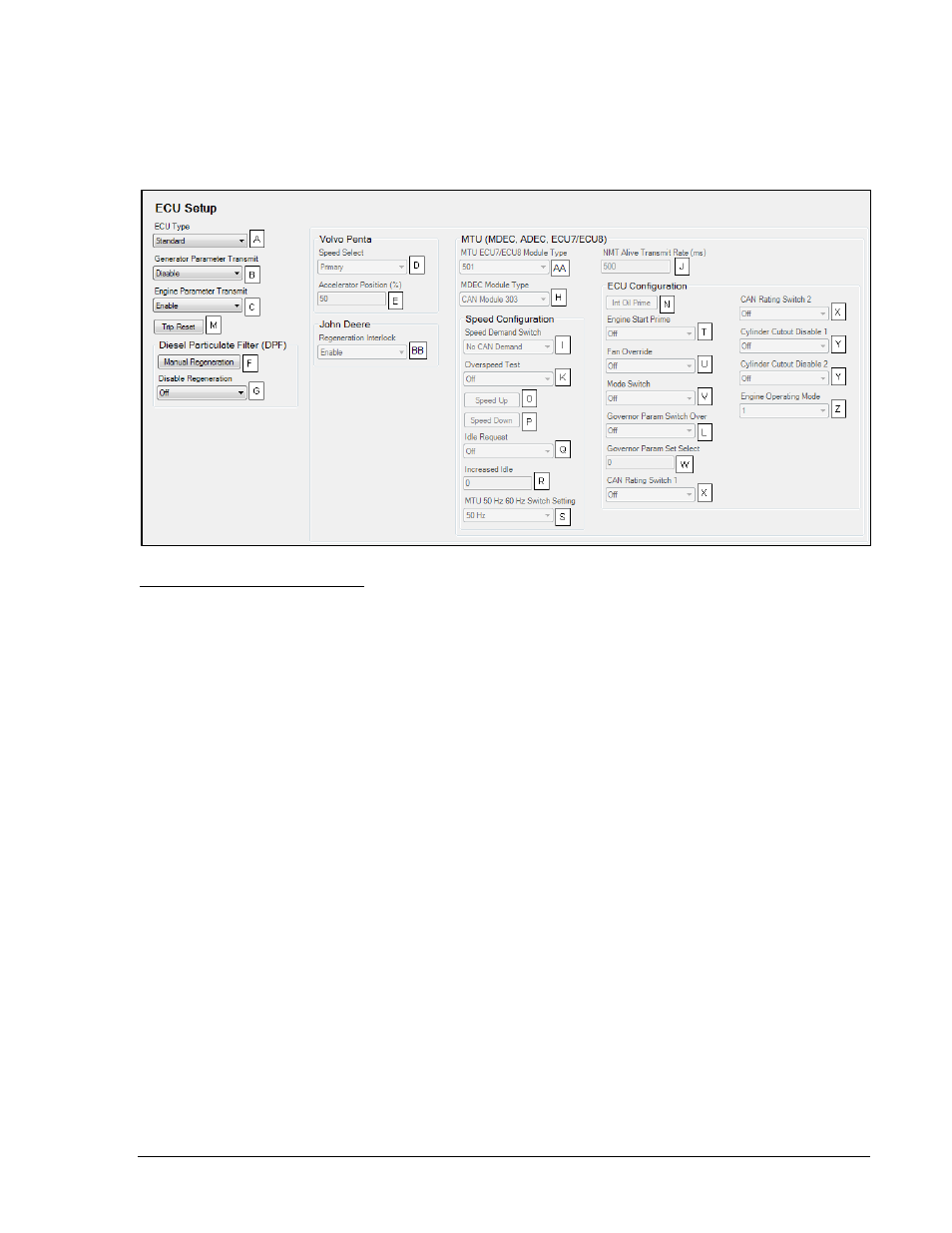

Экран настройки ECU в BESTCOMSPlus
®
представлен на Рисунок 4-20.
Рисунок 4-20. Настройка ECU
A
ECU Type (Тип ЭБУ): Standard, Volvo Penta, MTU MDEC, MTU ADEC, MTU ECU7/ECU8, GM/Doosan,
Cummins, MTU Smart Connect,
или Scania
, или John Deere
.
B
Generator Parameter Transmit (Передача параметров генератора): включение и отключение.
C
Engine Parameter Transmit (Передача параметров двигателя): включение и отключение.
D
Speed Select (Выбор скорости): Выбор скорости – первичная или вторичная.
E
Acce
lerator Position (Положение акселератора): Регулируется в диапазоне 0 - 100% с шагом 1%.
F
Manual Regeneration (Ручная регенерация): включить и отключить.
G
Disable Regeneration (Выключить регенерацию): включить и отключить.
H
CANBus rpm Request (Запрос частоты вращения по CANBus): включение и отключение.
I
Engine rpm (Частота вращения двигателя): настраивается от 1 400 до 2 000 с шагом 1.
J
Idle rpm (Частота вращения на холостом ходу): настраивается от 100 до 2 000 с шагом 1.
K
rpm Bandwidth (Диапазон значений частоты вращения): настраивается от 0 до 1 000 с шагом 1.
L
MDEC Module (Тип модуля MDEC): Тип модуля CAN 201, 302, 303 или 304.
M
Speed Demand Switch (Переключатель запроса скорости): переключатель скорости опроса Analog CAN,
Up Down ECU, Up Down CAN, Analog ECU, Frequency, No CAN Demand.
N
NMT Alive Transmit Rate (Скорость передачи при активном NMT): настраивается от 100 до 500 мс с шагом
100 мс.
O
Overspeed Test (Тест на превышение скорости): Тест на превышение скорости включить или отключить.
P
Governor Param Switch Over (Переключение параметров регулятора частоты вращения: Переключение
параметров регулятора скорости включить или отключить.
Q
Trip Reset (Сброс срабатывания): Нажать для установки.
R
Int Oil Prime (Внутренняя смазка основного двигателя): Нажать для установки.
S
Speed Up (Увеличение скорости): Нажать для установки.
T
Speed Down (Понижение скорости): Нажать для установки.
U
Idle Request: Off or On.
V
Increased Idle (Увеличенный холостой ход): 0 - 1000 с шагом 1.
W
MTU 50 Hz 60 Hz Switch Setting (Настройка переключения 50 или 60 Гц для MTU): 50 Гц или 60 Гц.
X
Engine Start Prime (Запуск первичного двигателя): Запуск первичного двигателя включить или отключить.
Y
Fan Override (Переключение вентилятора): Вентилятор включить или отключить.
Z
Mode Switch (Переключение режима): Переключатель режимов включить или отключить.
AA
Governor Param Set Select (Выбор набора параметров регулятора частоты вращения): 0 - 1000 с шагом
1.
BB
CAN Rating Switch 1 & 2 (Переключение скорости CAN 1 и 2): Включение или отключение переключателей
скорости CAN 1 и 2.
9400273990 Bep. X1
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BESTCOMSPlus
®
4-27
