Pioneer DEH-P6500R - Инструкция (Страница 7)

7

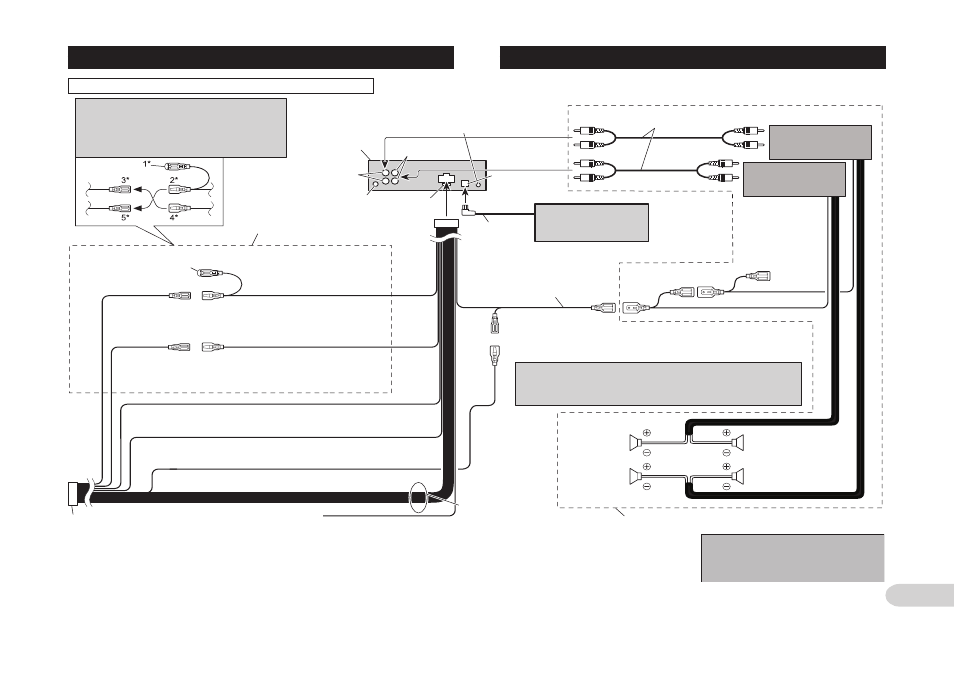

Установка
Проводка этого устройства окрашена в соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, функции 3* и
5* могут различаться. В этом случае подключите
2* к 5*, а 4* к 3*.
Проигрыватель Малти КД
(продается отдельно)
Кабель IP-BUS
Это устройство
Гнездо антенны Предохра-
нитель
Подключите контакты одного
цвета друг к другу.
Колпак (1*)
Если этот разъем не исполь-
зуется, не удаляйте колпак.
Желтый (3*)
Резерв (или До-
полнительно)
Желтый (2*)
К разъему, на который питание подается по-
стоянно, независимо от положения ключа
зажигания.
Красный (5*)
Дополнительно
(или Резерв) Красный (4*)
К электрическому разъему, управляемому
ключом зажигания (12 В постоянного тока)
включение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем
ISO может быть разделен над-
вое. В этом случае подключите
оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном, под-
ключите его к контакту Audio Mute (приглушение
звука) на сотовом телефоне. Если Вы не исполь-
зуете сотовый телефон, не подключайте контакт
Audio Mute.
Соединительные кабели с контактными
штекерами RCA (продаются отдельно).
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно) Вход
IP-BUS (синий)
Синий/белый
К разъему управления автономной
антенны. (Максимум 300 мА 12 В
постоянного тока.)
Дистанционное управление системой Синий/белый (7*)
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного тока.)
Синий/белый (6*)
Расположение контактов разъема ISO различается в зависимости от
типа автомобиля. Соедините 6* и 7*, если Контакт 5 служит для уп-
равления антенной. В автомобиле другого типа никогда не соединяй-
те 6* и 7*.
Фронтальный
громкогово-
ритель
Фронтальный
громкоговоритель
Левый Правый
Тыловой гром-
коговоритель Тыловой гром-
коговоритель
Контакты
громкоговорителей
Белый: Фронтальный левый
ª
Белый/черный: Фронтальный левый ·
Серый: Фронтальный правый ª
Серый/черный: Фронтальный правый ·
Зеленый: Тыловой левый ª
Зеленый/Черный: Тыловой левый ·
Фиолетовый: Тыловой правый ª
Фиолетовый/черный: Тыловой правый ·
Используйте эту схему для подключения, если Вы имеете
дополнительный усилитель (продается отдельно).
Выход сабвуфера
или выход без за-
тухания сигнала
Терминал TEL
См. руководство по использованию громкой
связи (приобретается отдельно)
Примечание
Измените первоначальные настройки аппа-
рата (см. руководство по эксплуатации).
Выход сабвуфера данного аппарата – моно-
фонический.
Оранжево-белый
К терминалу включения освещения.
