5

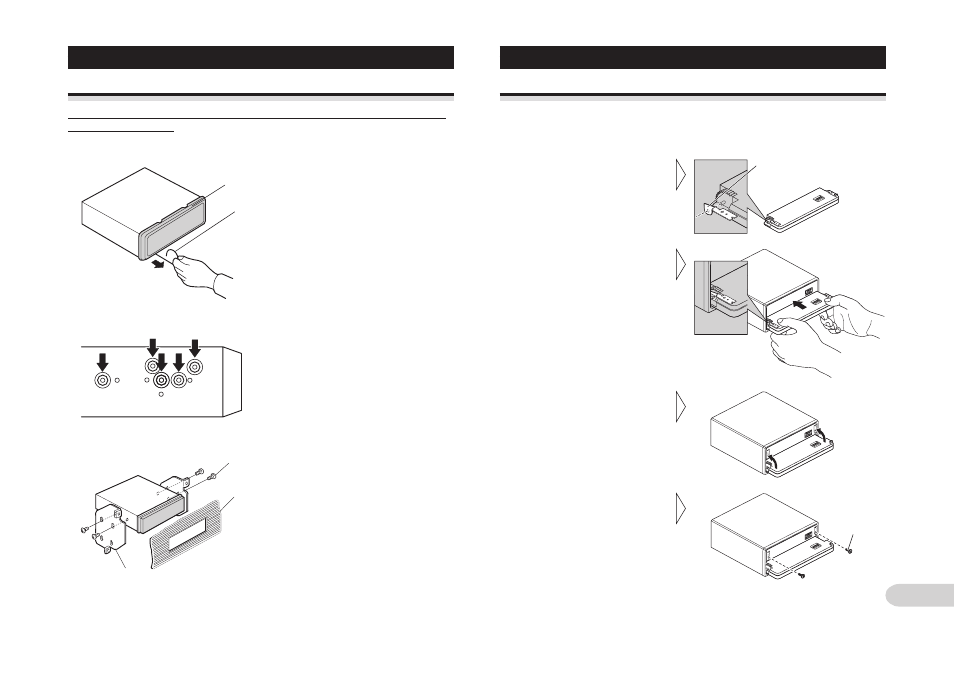

Тыловое крепление DIN
Установка при помощи отверстий для винтов на боковых поверх-
ностях устройства
1. Удалите рамку.
Фиксация передней панели
Если Вы не пользуетесь функцией Установки и Удаления передней панели,
воспользуйтесь полученными в комплекте фиксирующими винтами и прикре-
пите переднюю панель к основному устройству.
Установка
Рамка
Вставьте освобождающий штырь в отвер-
стие на дне рамки и потяните за рамку для
ее удаления. (При у становке рамки совмес-
тите края рамки с желобом внизу и закре-
пите ее.)
2. Прикрепите устройство к кронштейну для установки автомагнитолы.
Выберите позицию, в которой отверстия
на кронштейне и на этом устройстве со-
впадают, и затяните по два винта с каж-
дой стороны. Воспользуйтесь либо зажим-
ными винтами (5 х 8 мм), либо утопленны-
ми винтами (5 х 9 мм), в зависимости фор-
мы отверстий для винтов в кронштейне.
Винт
Приборная панель или консоль
Фабричный кронштейн для крепления радиоприемника
Держатель
2. Установите переднюю па-
нель на устройство.
1. Прикрепите держатель к
обеим сторонам передней
панели.
3. Разверните держатели
вверх.
4. Прикрепите переднюю па-
нель к устройству при по-
мощи фиксирующих винтов.
Фиксирую-
щий винт
