VDL (E2.1) 10/2011 page 54/104
01 02 03 04
05
06
07
08 09
W
t
Пошаговое
изменение
температуры
постоянная постоянная
постоянная
постоянная
Пошаговое
изменение
температуры
Линейное
изменение
темпе-ратуры Линейное
изменение
темпе-ратуры
Линейное
изменение
темпе-
ратуры

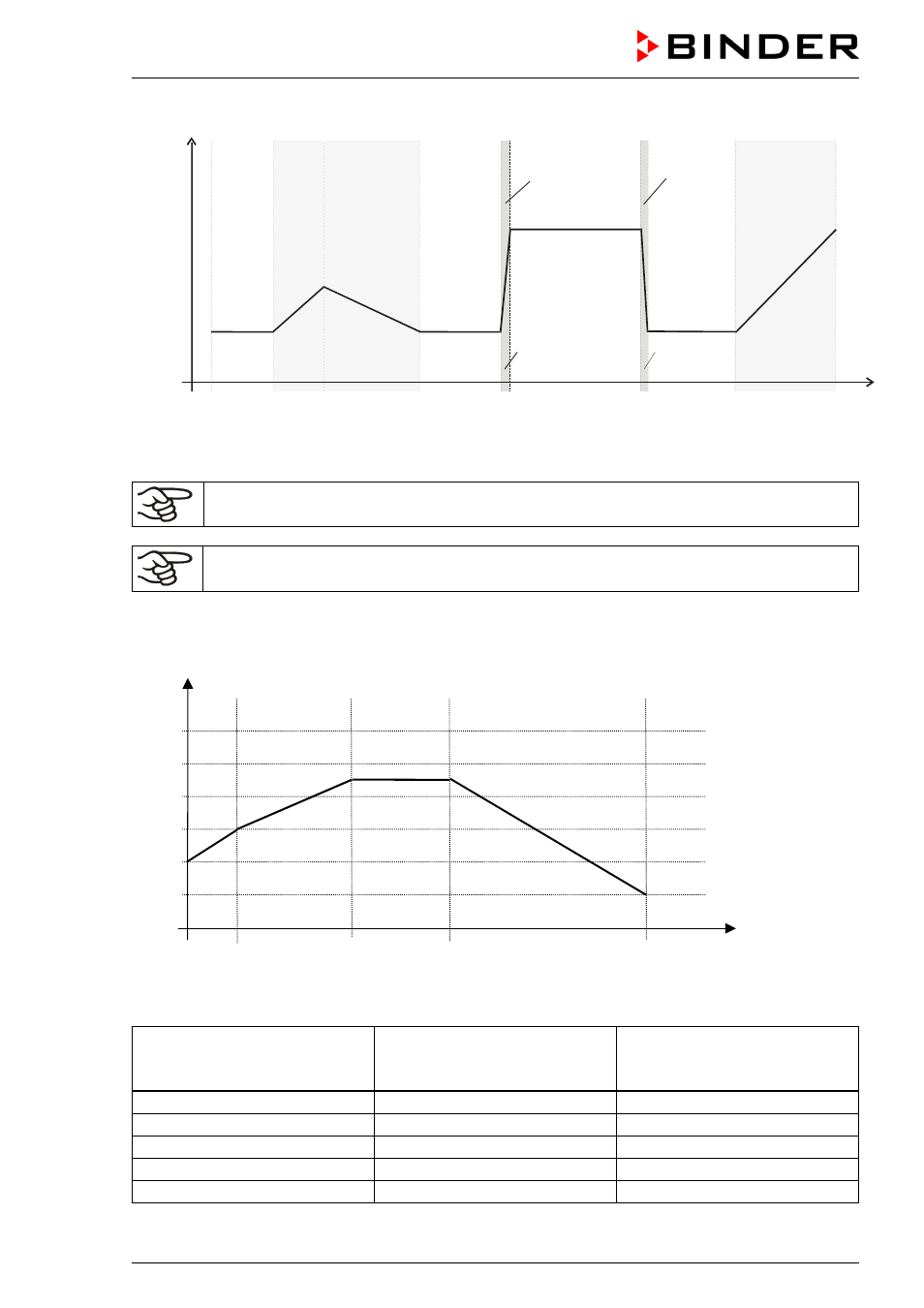

Рисунок 13: Возможные температурные переходы
(активна установка „Линейное изменение температуры“ в Меню пользователя, Глава 10)
Норма нагревания 1,5 °C/мин можно рассматривать как допустимый макисмум.
Если камера загружена на всю мощность, в зависимоити от объема загрузки, могут
быть отклонения от установленных норм нагревания.
Ввод программы с линейным изменением температуры (пример):
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
S05
Таблица, соответствующая диаграмме (активна установка „Линейное изменение температуры“):
Сегмент
SEC
Заданное значение
температуры [ °C]
TEMP
Продолжитель-ность сегмента
[чч.мм]
TIME
S01 40 00:30
S02 60 01:30
S03 90 01:00
S04 90 03:20
S05 20 00:01
Значения такой программы могут быть введены в программируемый контролер RD3 (Глава 8.3).
