8
T5n/T4n/T3n Руководство пользователя

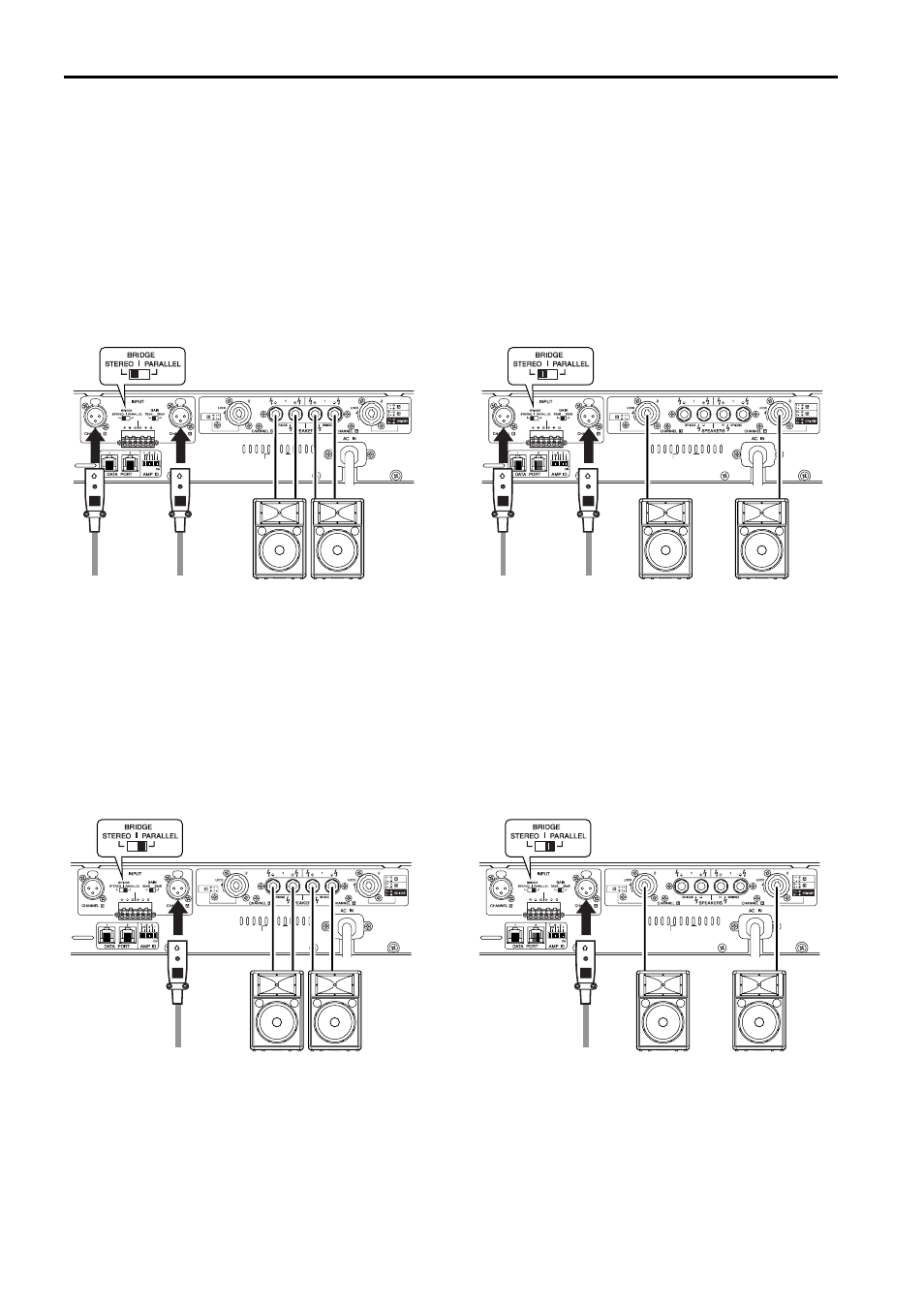

Подключение громкоговорителей
Подключение громкоговорителей к усилителю выполняется в соответствии с показанной ниже схемой.
Обратите внимание, что реальный импеданс громкоговорителя изменяется в зависимости от способа
подключения и количества громкоговорителей. Следите за тем, чтобы импеданс громкоговорителей был не
менее соответствующего минимального значения, показанного ниже.
■
Режим STEREO
Для использования устройства в качестве стерео усилителя, установите переключатель MODE на задней
панели в положение "STEREO". Для независимой регулировки громкости каждого канала используйте
регуляторы громкости на передней панели (А и В).
■
Режим PARALLEL
Для использования устройства в качестве двухканального монофонического усилителя, установите
переключатель MODE на задней панели в положение "PARALLEL". Для независимой регулировки громкости
каждого канала используйте регуляторы громкости на передней панели (А и В).
+
–
+
–
● пятисторонняя клемма
● разъем Speakon
Общий импеданс
громкоговорителя
(2 Ом минимум)
Общий импеданс
громкоговорителя
(2 Ом минимум)
Общий импеданс
громкоговорителя
(2 Ом минимум)
Общий импеданс
громкоговорителя
(2 Ом минимум)
+
–
+
–
● пятисторонняя клемма
● разъем Speakon
Общий импеданс
громкоговорителя
(2 Ом минимум)
Общий импеданс
громкоговорителя
(2 Ом минимум)
Общий импеданс
громкоговорителя
(2 Ом минимум)
Общий импеданс
громкоговорителя
(2 Ом минимум)
