Сабвуферы и усилители мощности серии P

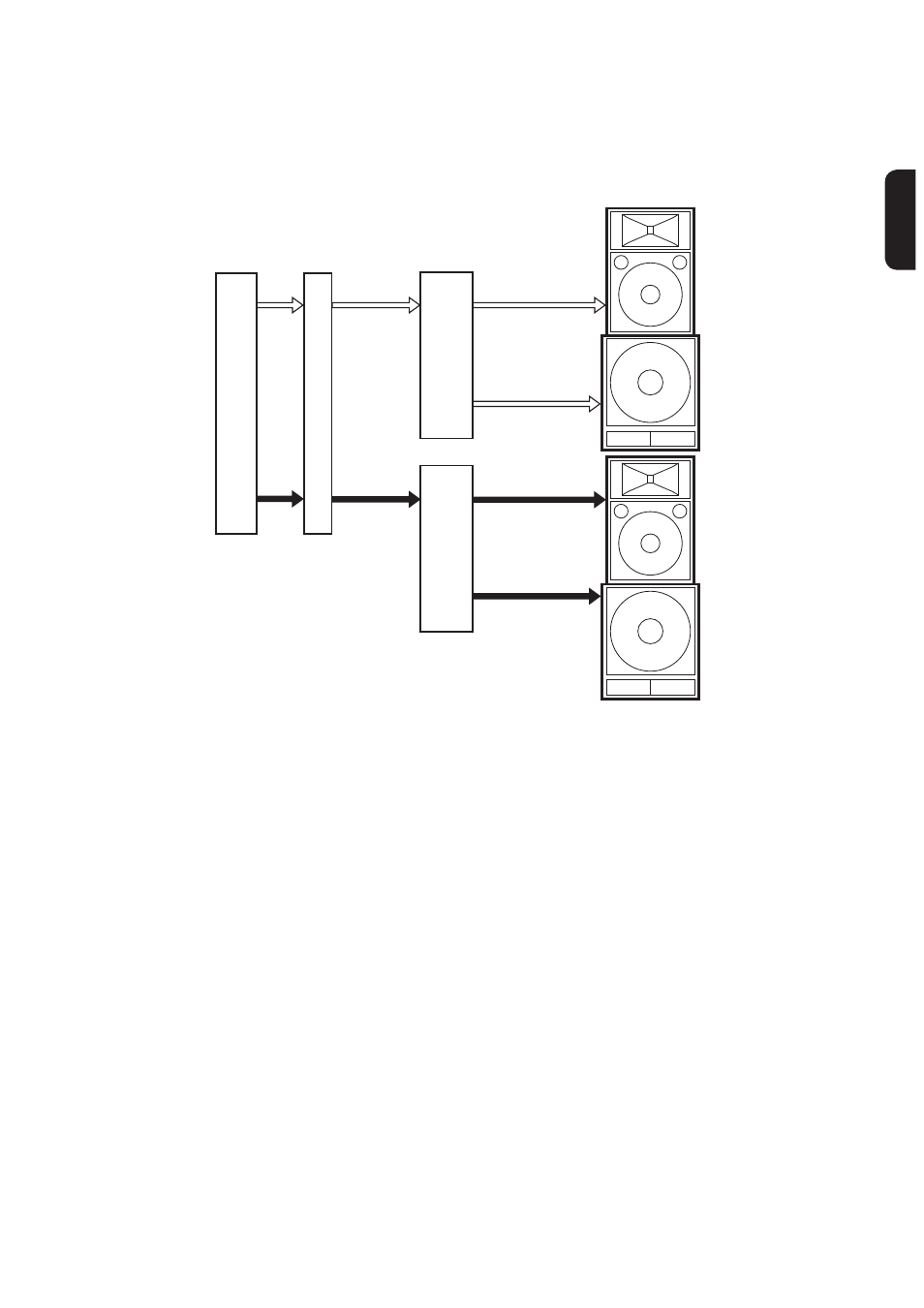

При дополнении системы сабвуфера (как, например, в соответствии со схемой, приведенной на ри-
сунке) можно добиться превосходного динамического диапазона и повысить общее качество звучания
системы. После поступления звукового сигнала линейного уровня от предварительного усилителя или
с микшерного пульта на вход усилителя мощности Yamaha серии P (P7000S/ P5000S/ P3500S/ P2500S), с
выхода усилителя раздельно подаются сигналы различных диапазонов частот.
МИКШЕРНЫЙ
ПУЛЬТ
ДВУХКАНАЛЬНЫЙ
ГРАФИЧЕСКИЙ
ЭКВАЛАЙЗЕР
УСИЛИТЕЛЬ
МОЩНОСТИ
СЕРИИ P
УСИЛИТЕЛЬ
МОЩНОСТИ
СЕРИИ P
Л
П
П
Л
ПАРАЛЛЕЛЬНО
ПАРАЛЛЕЛЬНО
СРЕЗ НИЗКИХ ЧАСТОТ
СРЕЗ НИЗКИХ ЧАСТОТ
САБВУФЕР
САБВУФЕР
САБВУФЕР
САБВУФЕР
ЧАСТОТА СРЕЗА = 90 Гц
ЧАСТОТА СРЕЗА = 90 Гц
АКУСТИЧЕСКАЯ
СИСТЕМА
АКУСТИЧЕСКАЯ
СИСТЕМА
