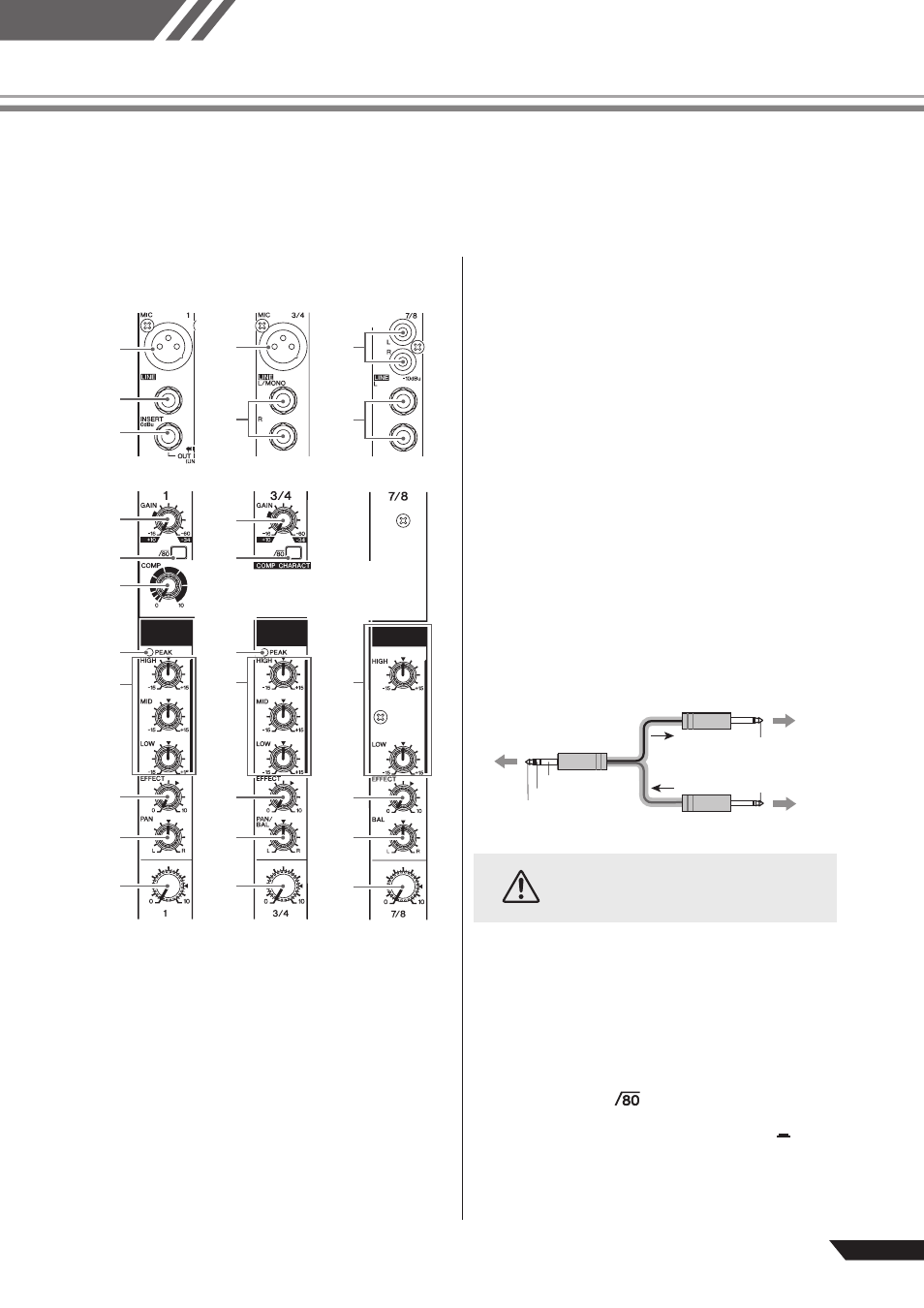

MG82CX/MG102C Руководство пользователя
9
MG82CX
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
Каналы 7/8
(7/8
и 9/10)
(
стерео)
Каналы
1
и 2
(
моно)
Каналы
3/4
и 5/6
(
стерео)
Входные гнезда MIC (CH 1 - 5/6)
XLR сбалансированные входные микрофонные гнезда (1:
земля, 2: сигнал, : сигнал).
Входные гнезда LINE (CH 1, 2)
Сбалансированные линейные входные гнезда штекерного
типа TRS (T: горячий , R: холодный,
S: земля). Можно подавать сбалансированный или несбалан-
сированный входной сигнал.
Входные гнезда LINE (CH 3/4 – 7/8 (СН 7/8,
9/10))
Несбалансированные линейные входные гнезда штекерного
типа.
Входные гнезда LINE (CH 7/8 (СН 7/8, 9/10))
Несбалансированные стерео входные гнезда типа RCA
ПРИМЕЧАНИЕ:
При работе с входным каналом, имеющим гнездо MIC и гнез-
до LINE, или гнездо LINE и гнездо RCA, используйте любое из
этих гнезд, но не оба вместе. Пожалуйста, подключайте обо-
рудование только к одному из этих гнезд на каждом канале.
Гнезда INSERT (CH 1, 2)
Каждое из этих гнезд установлено между эквалайзером и
регулятором соответствующего входного канала (1, 2). Вы
можете использовать эти гнезда, чтобы подключать устройс-
тва типа графических эквалайзеров, компрессоров и шумо-
подавителей. Эти гнезда – TRS (наконечник, кольцо, рукав)
штекерные гнезда, которые поддерживают двунаправленную
операцию (наконечник - посыл/выход, кольцо - возврат/вход,
рукав - земля). Подключение к гнезду INSERT требует спе-
циального, отдельно приобретаемого кабеля вставки - типа
Yamaha YIC025, YIC050 или YIC070 (см. ниже)
К входному гнезду
внешнего процессора
К выходному гнезду
внешнего процессора
Sleeve (Ground)
Наконечник:
OUT (выход)
Наконечник:
IN (вход)
К гнезду INSERT I/O
Sleeve (Ground)
Рукав (Земля)
Кольцо: IN (вход)
Наконечник: OUT (выход)
При подключении модуля эффектов это не должно быть
проблемой, но пожалуйста, помните о возможной проти-
вофазе при подключении устройств другого типа.
Регулятор GAIN
Регулирует уровень входного сигнала. Чтобы обеспечить
оптимальный баланс между соотношением “сигнал-шум” и
динамическим диапазоном, отрегулируйте уровень сигнала
так, чтобы индикатор PEAK
загорался только при макси-
мальном уровне входного сигнала. Шкала от -60 до -16 пока-
зывает уровень регулировки микрофонного входного сигнала
- MIC. Шкала от -4 до +10 показывает уровень регулировки
линейного входного сигнала - LINE.
Переключатель
(Фильтр Высокой Частоты)
Включает/выключает фильтр верхних частот (HPF). Чтобы
включить фильтр, нажмите кнопку переключателя ( ).
Фильтр верхних частот отсекает частоты ниже 80 Гц. (Обра-
тите внимание, что независимо от установки переключателя,
микшер не применяет этот HPF к линейным входам стереока-
налов
,
)
Панель управления и задняя панель
Следующая информация относится к моделям MG 82CX и MG 102C. В случаях, где имеются различные харак-
теристики для каждой модели, первой указывается характеристика MG82CX, а затем в скобках характеристика
MG102C.
Секция канальных контроллеров
