6 MG82CX/MG102C Руководство пользователя

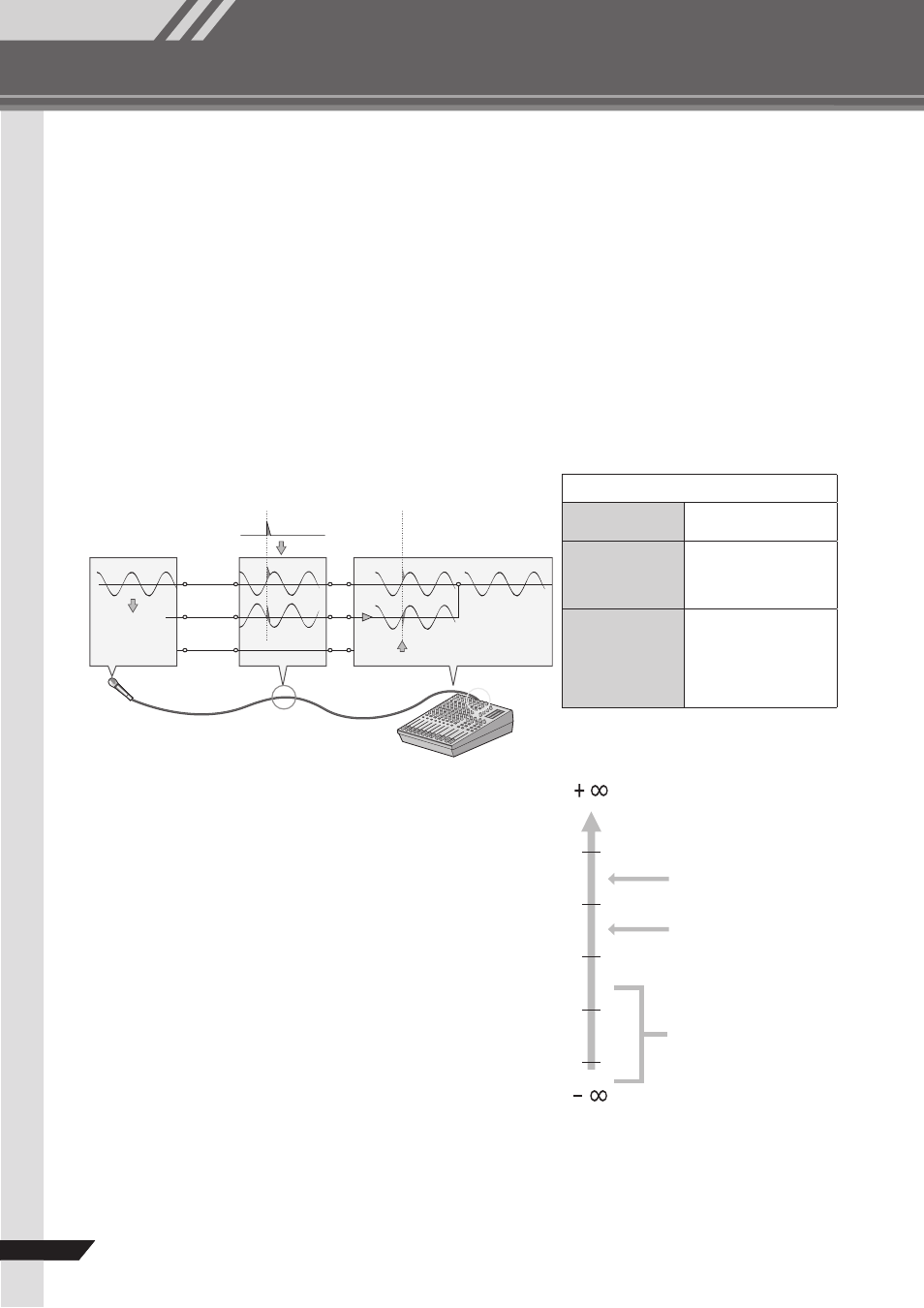

Шумоподавление
Шум
Горячий (+)
Земля
Холодный (–)
Кабель
Источник Устройство
приема сигнала
Обратная
фаза
Сигнал
без шума Обратная
фаза
+ 20 dBu
0 dBu 0.775 V
-20 dBu
-40 dBu
-60 dBu
6
Итак, вы приобрели микшер и готовы им пользоваться. Подключили все необходимое, пок-
рутили регуляторы и - можно начинать .… ? Конечно, если вы делали это раньше, проблем
не будет, но если вы видите микшер впервые, лучше прочитать этот небольшой учебник и
научиться азам микширования, которые в будущем позволят вам создавать миксы по ваше-
му вкусу.
Симметричный и несимметричный сигнал: в чем разница?
Если коротко - это шум. Смысл симметричных линий в том, что они подавляют шумы и делают это очень хорошо. Любой
отрезок провода является антенной, принимающей хаотичное электромагнитное излучение, которым мы постоянно
окружены: это радио и телевизионные сигналы, а также помехи от линий электропередач, двигателей, электроприборов,
компьютерных мониторов и множества других источников. Чем длиннее провод, тем больше помех он принимает. Поэтому
симметричные линии являются оптимальным выбором для протяженных кабельных трасс. Если ваша “студия” находится
прямо на рабочем столе, а подключенные устройства находятся на расстоянии не более одного - двух метров, подойдут
и несимметричные линии (если уровень электромагнитных помех не слишком велик). Еще одно место, где практически
всегда используются симметричные линии, - это микрофонные кабели. Причина в том, что выходной сигнал большинства
микрофонов очень слаб, поэтому даже незначительные помехи будут для них относительно серьезны, а после прохожде-
ния предварительного усилителя микшера усилятся до опасной степени.
Сбалансированное шумоподавление
Подведем итоги:
Микрофоны: Используются симмет-
ричные линии.
Короткие линейные
трассы: Можно использовать
несимметричные линии,
если уровень помех отно-
сительно небольшой
Протяженные ли-
нейные трассы: Выбор типа линии
зависит, в основном,
от уровня внешних
электромагнитных помех,
но лучше использовать
симметричные линии
Уровни сигналов и децибелы
Давайте рассмотрим одну из используемых единиц измерения звука
– децибел (дБ - dB). Если наименьшему уровню звуку, доступному
человеческому уху, присвоить произвольное значение 1, то самый
громкий звук, который можно услышать, приблизительно в 1 000 000
(один миллион) раз громче. Это слишком большая цифра для практи-
ческих вычислений, и поэтому применяется соответствующая единица
измерения “децибел”. В этой системе разность между самым тихим
и самым громким звуками, которые можно услышать, - 120 децибе-
лов. Надо учесть и тот факт, что это нелинейный масштаб, и различие
в  децибела фактически приводит к удвоению громкости или ее
уменьшению вдвое. Вы можете столкнуться с множеством различных
вариаций децибела: дБн, дБв, дБм и другие, но дБн - основная едини-
ца децибела, где “ 0 дБн “ определен как уровень сигнала 0.775 вольт.
Например, если уровень выхода микрофона -40 дБн (0.00775 В), то
поднятие этого уровня до 0 дБн (0.775 В) в стадии предварительного
усиления означает, что сигнал должен быть усилен в 100 раз. Микшеру
приходится обрабатывать сигналы в широком диапазоне уровней, и
это - необходимые входные и выходные уровни должны соответство-
вать настолько насколько возможно. В большинстве случаев “номи-
нальный” уровень для входов и выходов микшера отмечен на панели
или перечислен в руководстве пользователя.
Обычная речь - приблизительно -0 дБн, а щебетание птицы может
быть ниже чем -50 дБн, в то время как удар колотушкой бас-барабана
может произвести уровень порядка 0 дБн.
• Профессиональные
микшеры, усилители
мощности, и другие типы
оборудования имеют
входы и выходы с номи-
нальным уровнем +4 дБн.
• Входы и выходы в
бытовых аудио приборах
обычный номинальный
уровень -10 дБн.
• Уровни микрофонных
сигналов изменяются
по широкому диапазону
в зависимости от типа
микрофона и источника.
Полнофункциональная работа с микшером
Основы работы с микшером
