Полнофункциональный микшер
MG10/2
8
1-2. Симметричный и несимметричный сигнал — в чем разница?
Если коротко — это «шум». Смысл симметричных линий в том, что они подавляют шумы и делают это очень
хорошо. Любой кусок провода является антенной, принимающей хаотичное электромагнитное излучение,
которым мы постоянно окружены: это радио- и телевизионные сигналы, а также помехи от линий
электропередач, двигателей, электроприборов, компьютерных мониторов и множества других источников. Чем
длиннее провод, тем больше помех он принимает. Поэтому симметричные линии являются оптимальным
выбором для протяженных кабельных трасс. Если ваша «студия» находится прямо на рабочем столе, а
подключенные устройства находятся на расстоянии не более одного-двух метров, подойдут и несимметричные
линии (если уровень электромагнитных помех не слишком велик). Еще одно место, где практически всегда
используются симметричные линии, — это микрофонные кабели. Причина в том, что выходной сигнал
большинства микрофонов очень слаб, поэтому даже незначительные помехи будут для них относительно
серьезны, а после прохождения предварительного усилителя микшера усилятся до опасной степени.
Подведем итоги:
Микрофоны:
Используются симметричные линии.
Короткие линейные трассы:
Можно использовать несимметричные линии, если уровень помех
относительно небольшой.
Протяженные линейные трассы:
Выбор типа линии зависит в основном от уровня внешних
электромагнитных помех, но лучше использовать симметричные
линии.
■
Как симметричные линии фильтруют помехи?
** Пропустите этот раздел, если не хотите вникать в технические подробности. **
Функционирование симметричных линий основано на принципе подавления фаз: если добавляется два
идентичных сигнала не в фазе (т.е. один сигнал инвертирован таким образом, что его пики соответствуют
провалам в другом сигнале), в результате … не будет ничего. Плоская линия. Сигналы подавляют друг друга.
В симметричном кабеле три провода:
1)
заземленный провод, не несущий сигнала. Это просто опорная «земля» или «0», вокруг которых
колеблется сигнал других проводов.
2)
«горячий» провод (или «+»), несущий нормально фазированный звуковой сигнал.
3)
«холодный» провод (или «–»), несущий звуковой сигнал с обратной фазой.
Поскольку нужные звуковые сигналы в «горячем» и «холодном» проводах не в фазе, все накладываемые
помехи в линии будут совершенно одинаковыми для обоих проводов, а следовательно, синфазными.
Хитрость в том, что фаза одного сигнала реверсирована на приемном конце линии, поэтому нужные
звуковые сигналы становятся синфазными, а накладываемые помехи вдруг рассинхронизируются по фазе.
Помехи «не в фазе» эффективно подавляются, тогда как звуковой сигнал остается неизменным. Здорово,
правда?

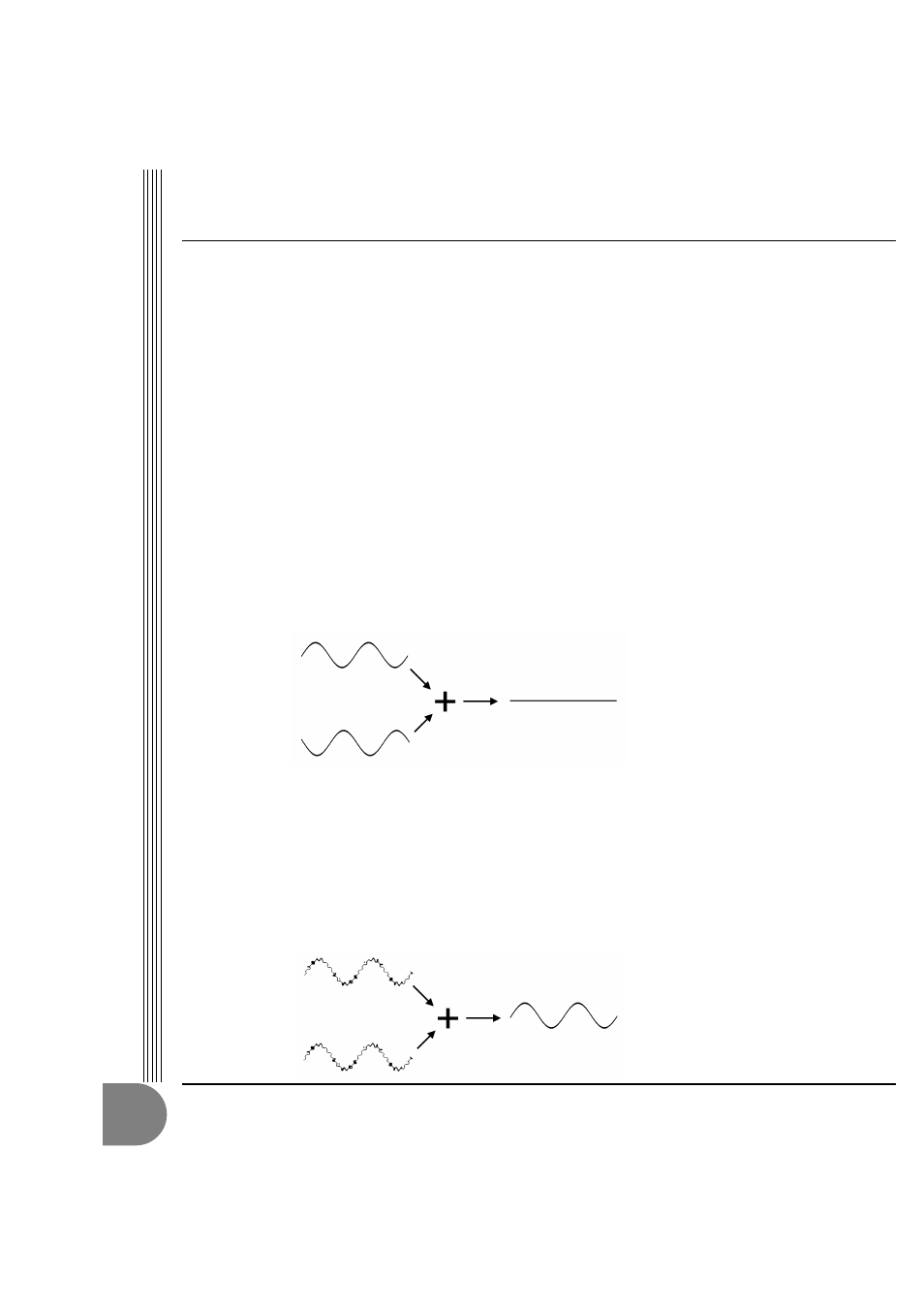

Нормально-фазовый сигнал.
Сигнал с обратной фазой.
Сигнал отсутствует.
(Подавление фаз)
Нормально-фазовый сигнал
+ нормально-фазовые помехи.
Нормально-фазовый сигнал
+ помехи с обратной фазой.
Нужный сигнал
без помех.
