6 HS80M/HS50M/HS10M Руководство пользлвателя

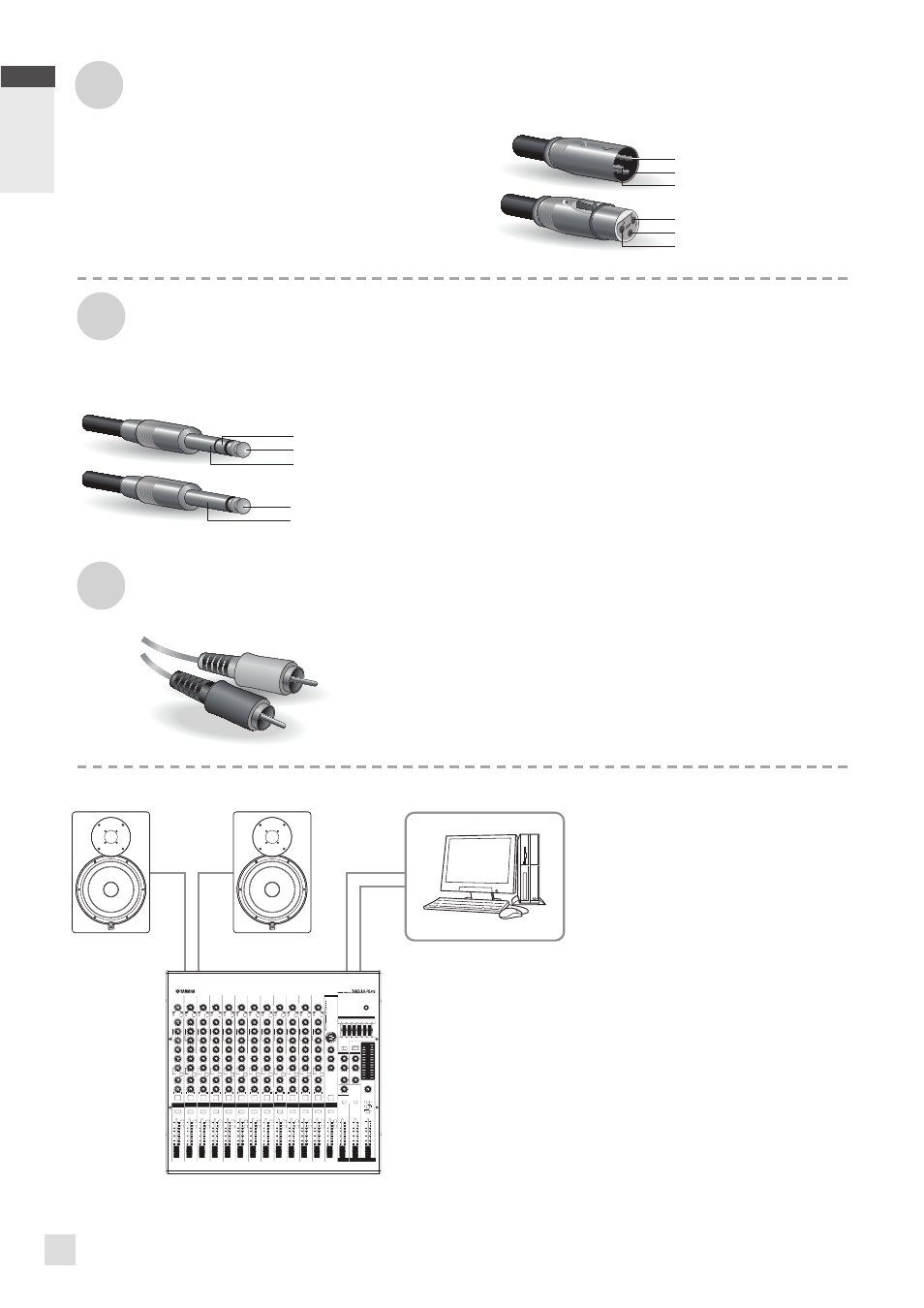

Разъем XLR типа (сбалансированный)
Этот тип разъема наиболее распространен в
профессиональной аппаратуре и установках. 3-контактные
разъемы типа XLR, как и все остальные, которыми оснащаются
мониторы серии HS, предназначены в основном для
передачи сбалансированных сигналов. Их надежная оснастка
и конструкция гарантирует максимальную электрическую и
механическую надежность.
Контакт 2: Сигнал «+» или «горячий»
Контакт 3: Сигнал «–» или «холодный»
Контакт 1: Заземление
Контакт 1: Заземление
Контакт 3: Сигнал «–» или «холодный»
Контакт 2: Сигнал «+» или «горячий»
Разъемы телефонного типа
(TRS, сбалансированные или несбалансированные)
Кольцо: Сигнал «–» или «холодный»
Наконечник: Сигнал «+» или «горячий»
Рукав: Заземление
Наконечник: Сигнал «+» или «горячий»
Рукав: Заземление
Кроме того, в студийных мониторах серии HS
применяются 1/4-дюймовые разъемы телефонного типа,
которые можно использовать как в сбалансированных, так
и в несбалансированных соединениях.
Для сбалансированных соединений с помощью
этих разъемов потребуется сбалансированный кабель,
оснащенный штекерами телефонного типа TRS -
трехконтактные вилки, которые в целом основаны на
стандартных стереофонических штекерах с контактами
«наконечник», «кольцо» и «рукав» (отсюда сокращение TRS
- см. рис. слева).
Разъем RCA типа Разъемы телефонного типа будут работать и с
несбалансированными сигналами: просто вставьте
стандартный монофонический штекер телефонного типа.
Возможно, Вам понадобится подключить оборудование,
оснащенное только выходными разъемов типа RCA?
Решение достаточно просто: воспользуйтесь либо
адаптером RCA-Phone, либо кабелем Phone-RCA, и
подсоедините их к входам громкоговорителя телефонного
типа.
При подключении HS
громкоговорителей непосредственно
к одному из микшеров, например,
к микшеру серии Yamaha MG,
воспользуйтесь выходными разъемами
«C-R» (Контрольное помещение). Это
даст возможность регулировать уровень
сигнала монитора без влияния на сигнал,
поданный на главную шину микшера,
который обычно отправляется на
записывающее устройство или цифровую
рабочую станцию (DAW) в типичной
системе звукозаписи.
вход вход
C-R OUT Л П Л П ST OUТ
Серия MG
