Studio Manager for V2 DM2000 Editor—Руководство пользователя
Windo
ws
18
C
E
D
F
H
G
I
A
B
J

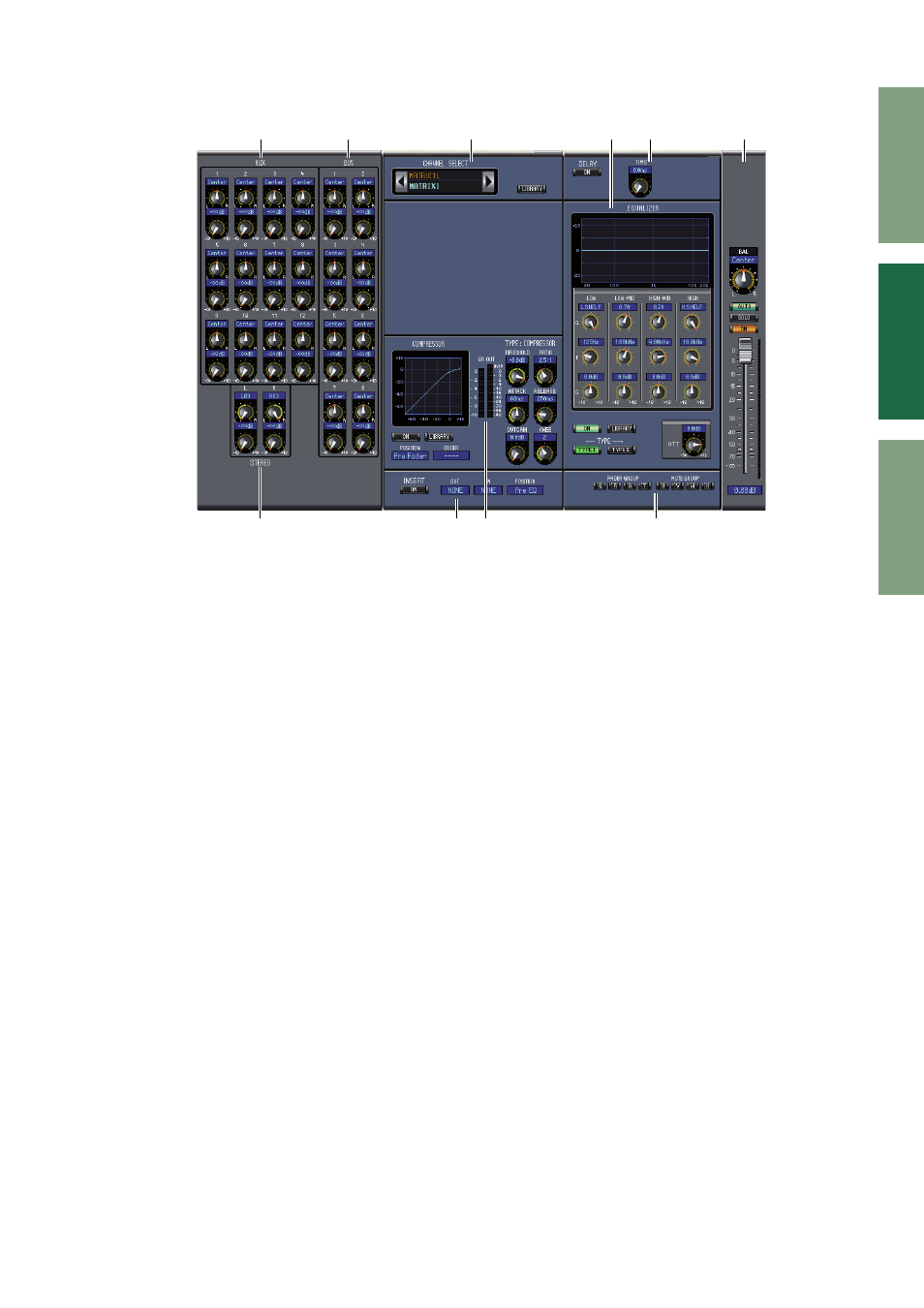

Посылы Matrix
Блок посыла по дополнительному порту
В этом блоке содержатся регуляторы Aux Send-to-Matrix Send для текущего посыла
Matrix. Вращающиеся регуляторы используются для установки уровня посыла Matrix и
панорамирования. Между спаренными посылами отображается значок в виде сердца.
Блок шины
В этом блоке содержатся регуляторы Bus Out-to-Matrix Send для текущего посыла
Matrix. Вращающиеся регуляторы используются для установки уровня посыла Matrix и
панорамирования. Между спаренными посылами отображается значок в виде сердца.
Выбор канала
Каналы выбираются щелчком на идентификаторе канала и выбором канала из появившегося
списка или с помощью левой и правой кнопок Select. Длинное имя канала отображается под
идентификатором канала. Кнопка LIBRARY открывает окно библиотеки канала.
Эквалайзер
В этом блоке содержатся регуляторы эквалайзера и отображается график текущего
стереовыхода. Он идентичен блоку эквалайзера вводных каналов.
См. “ЭКВАЛАЙЗЕР” на
странице 15.
Блок задержки
В этом блоке содержатся регуляторы задержки и фазы текущего стереовыхода.
Вращающиеся регуляторы используются для установки времени задержки, а кнопка [ON]
включает и выключает задержку.
Блок уровня Matrix Send
В этом блоке содержатся регулятор баланса, кнопки [AUTO], [SOLO] и [ON] и фейдер канала
для текущего посыла Matrix. Индикатор справа от фейдера показывает уровень сигнала, а
индикатор под фейдером – уровень фейдера (дБ).
Блок STEREO
В этом блоке содержатся регуляторы Stereo Out-to-Matrix Send для текущего посыла Matrix.
Вращающиеся регуляторы используются для установки уровня сигнала Stereo Out-to-Matrix
Send и панорамирования.
