21

ПОДКЛЮЧЕНИЯ

ПОДГО

ТОВКА

Русский

Внутренние ЧМ- и АМ-антенны поставляются вместе
с данным аппаратом. Вообще, данные антенны
должны обеспечивать достаточно сильный прием
сигнала. Подключите каждую антенну надлежащим
образом к соответствующим терминалам.

Подключение рамочной АМ-антенны

1

Установите рабочную АМ антенну.

2

Нажав и удерживая
нажатой защелку,
вставьте концы проводов
рамочной АМ антенны в
терминалы AM ANT и GND.

3

Выберите направление
рамочной АМ-антенны для
оптимального приема.

• Рамочная АМ-антенна должна быть установлена на

расстоянии от данного аппарата.

• Рамочная АМ-антенна должна всегда оставаться

подключенной, даже при подключении внешней
АМ-антенны к данному аппарату.

• Внешняя антенна, установленная надлежащим

образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом приеме, использование внешней
антенны может улучшить качество приема. Для
получения более подробной информации о внешних
антеннах, обратитесь к ближайшему
авторизированному дилеру YAMAHA или в сервис
центр.

Подключение адаптера антенны на

75-Ом/300-Ом (только модель для
Соединенного Королевства
Великобритании и Северной
Ирландии)

1

Откройте крышку
поставляемого адаптера
антенны на 75 Ом/300 Ом.

2

Отрежьте внешний
слой коаксиального
кабеля на 75 Ом и
подготовьте его к
подключению.

3

Отрежьте и удалите
токоподводящий
проводник.

4

Вставьте
провод кабеля
в щель, и
зажмите его
держателями.

5

Закройте крышку.

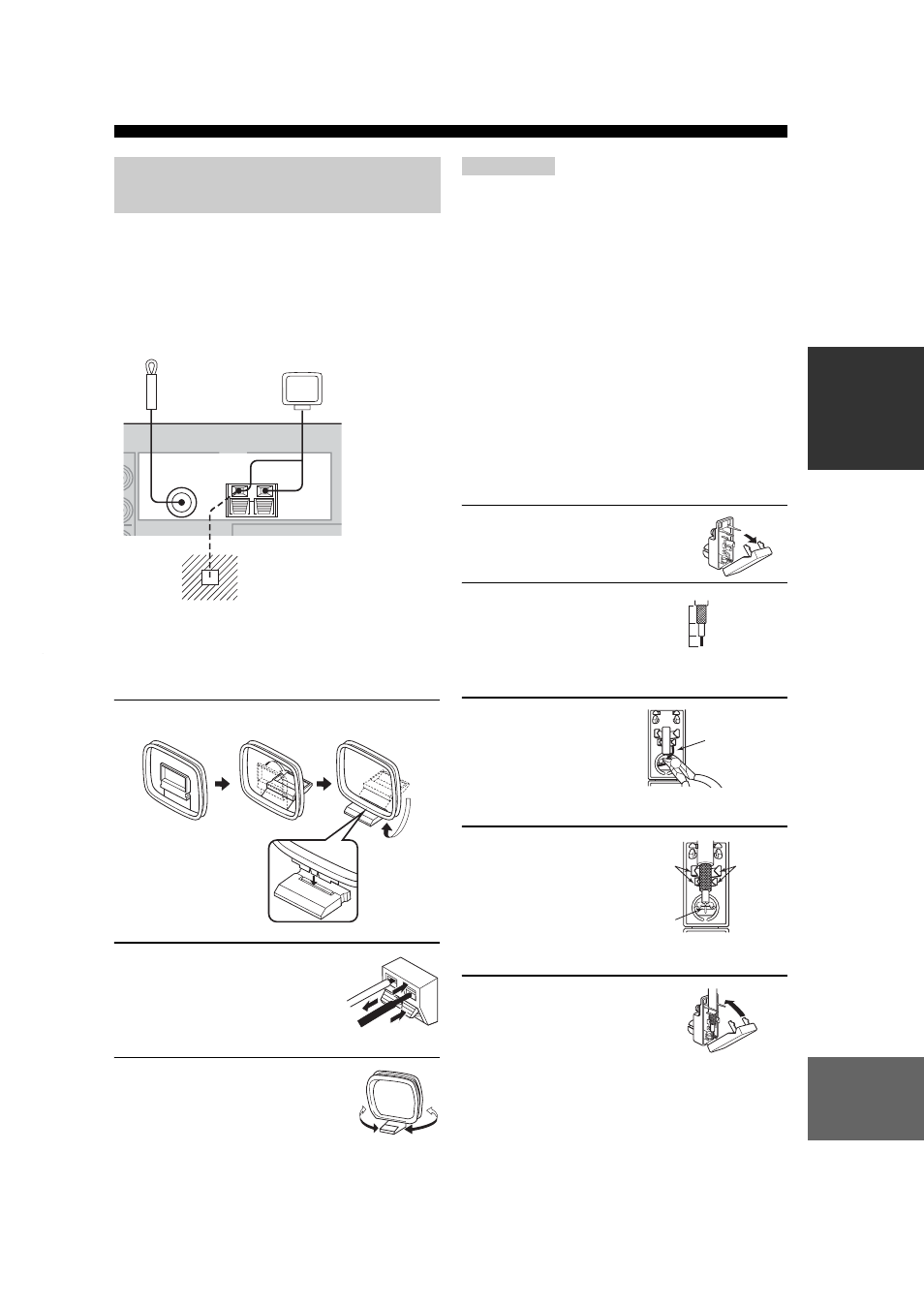

Подключение ЧМ- и АМ-
антенн

75

UNBAL.

FM

ANT

AM

ANT

GND

TUNER

Рамочная

АМ-антенна

(поставляется)

Заземление (терминал GND)

Для обеспечения максимальной
безопасности и уменьшения помех,
подключите терминал антенны GND
к хорошему заземлению. Хорошим
заземлением может послужить
металлический штырь, введенный в
сырую землю.

Внутренняя
ЧМ-антенна
(поставляется)

Примечания

11
8
6

Единица
измерения:
mm

Токоподводящий
проводник

Зажмите

Зажмите

Вставьте
провод в
щель
