16
ПОДКЛЮЧЕНИЯ

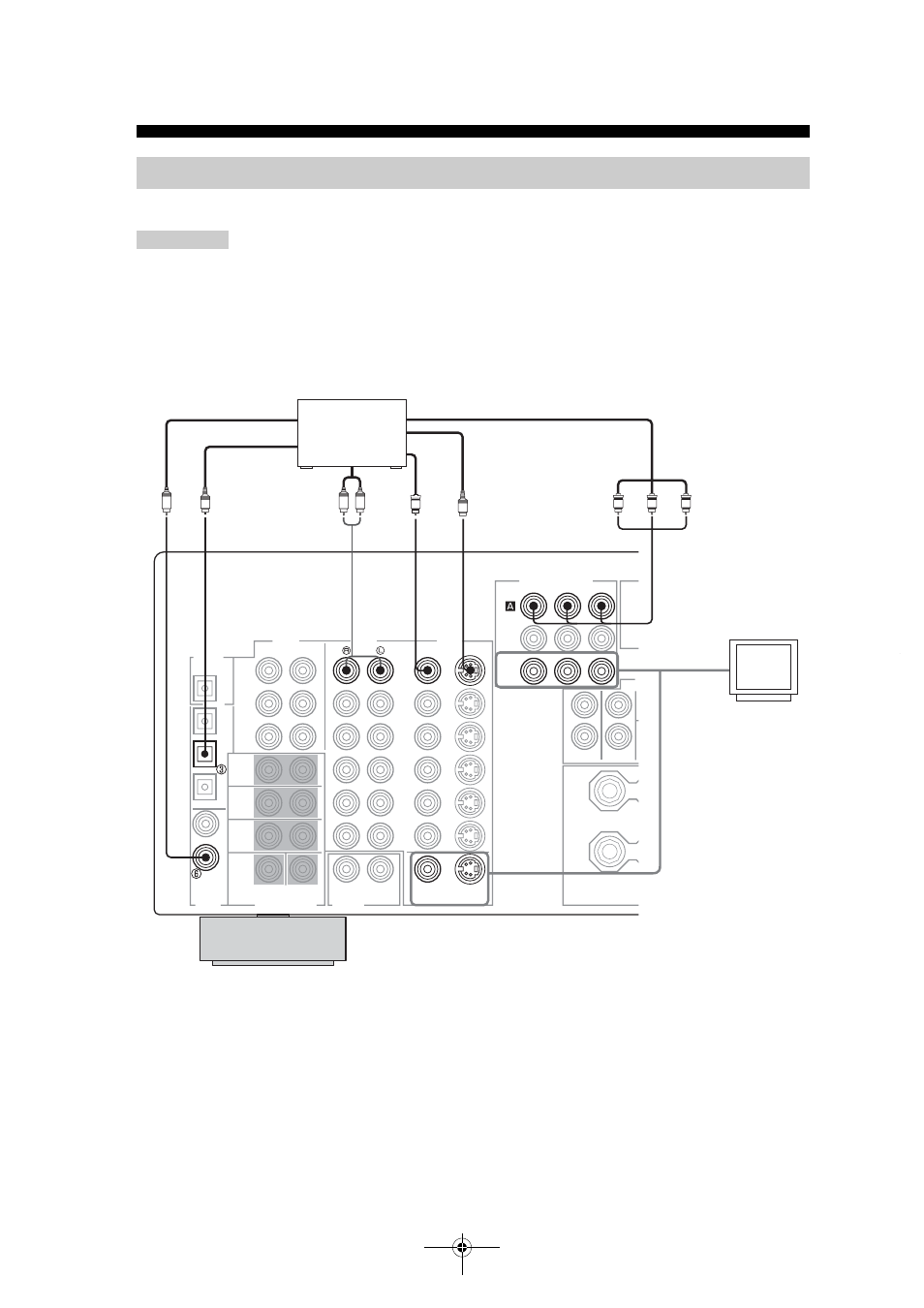

■ Подключения для воспроизведения программы DVD
Если функция VIDEO CONV. (смотрите стр. 63) установлена на OFF, убедитесь, что компоненты видеоисточника
подключены к данному аппарату таким же образом, как и видеоэкран. Например, при подключении к данному
аппарату видеоэкрана через соединение VIDEO, компоненты видеоисточника также должны быть подключены к
данному аппарату через соединения VIDEO. (Даже, если функция VIDEO CONV. установлена на OFF, поступающие
с компонента видеоисточника S-VIDEO сигналы автоматически преобразовываются данным аппаратом в
композитные сигналы.)
Подключение видеокомпонентов
Примечание
AUDIO
DIGITAL
INPUT
DVD
DVD
COAXIAL
DVD
VIDEO
MONITOR
OUT
DVD
COMPONENT VIDEO
P
R
P
B
Y
VIDEO
S VIDEO
VIDEO
S VIDEO
MONITOR OUT
L
R
C
O
S
P
R
P
B
Y
V
DVD-
проигрыватель
Видеоэкран
Оптический выход
Видеовыход
Аудиовыход
Видеовход
Коаксиальный выход
