Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–” (черный).
Звучание от колонок будет отсутствовать при неправильном выполнении подключений, и звучание будет
неестественным с отсутствием низкочастотного сигнала при несоблюдении полярности при подключении колонок.
• Перед подключением колонок, убедитесь, что данный аппарат отключен (смотрите стр. 28).
• Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической
частью данного аппарата. Это может привести к поломке данного аппарата и/или колонок.
• Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи
при использовании с экраном, разместите колонки на некотором расстоянии от экрана.
• При подключении колонок на 4 или 6 ом, обязательно установите “SP IMP.” на “6
ΩMIN” до
использования данного аппарата (смотрите стр. 27).
•
Кабель колонок на самом деле состоит из двух параллельных спаренных изолированных проводов. Провода
отличаются цветом или формой, например, один может быть отмечен полосками, углублениями или складками.
Подключите провод с полосками (углублениями и т.д.) к терминалам “+” (красный) данного аппарата и колонки.
Подключите гладкий провод к терминалам “–” (черный).
•
Низкочастотные сигналы от других колонок, установленных на “SML” (или “SMALL”) или на “NONE” в “SPEAKER
SET” (смотрите стр. 72 и 73) направляются на колонки, выбранные в “LFE/BASS OUT” (смотрите стр. 73).
Подключение колонок
Примечания
ПРЕДУПРЕЖДЕНИЕ
OUTPUT
SUB
WOOFER
SPEAKERS
FRONT
A
B
SURROUND
CENTER
SURROUND BACK
1
2
4
5
7
6
3

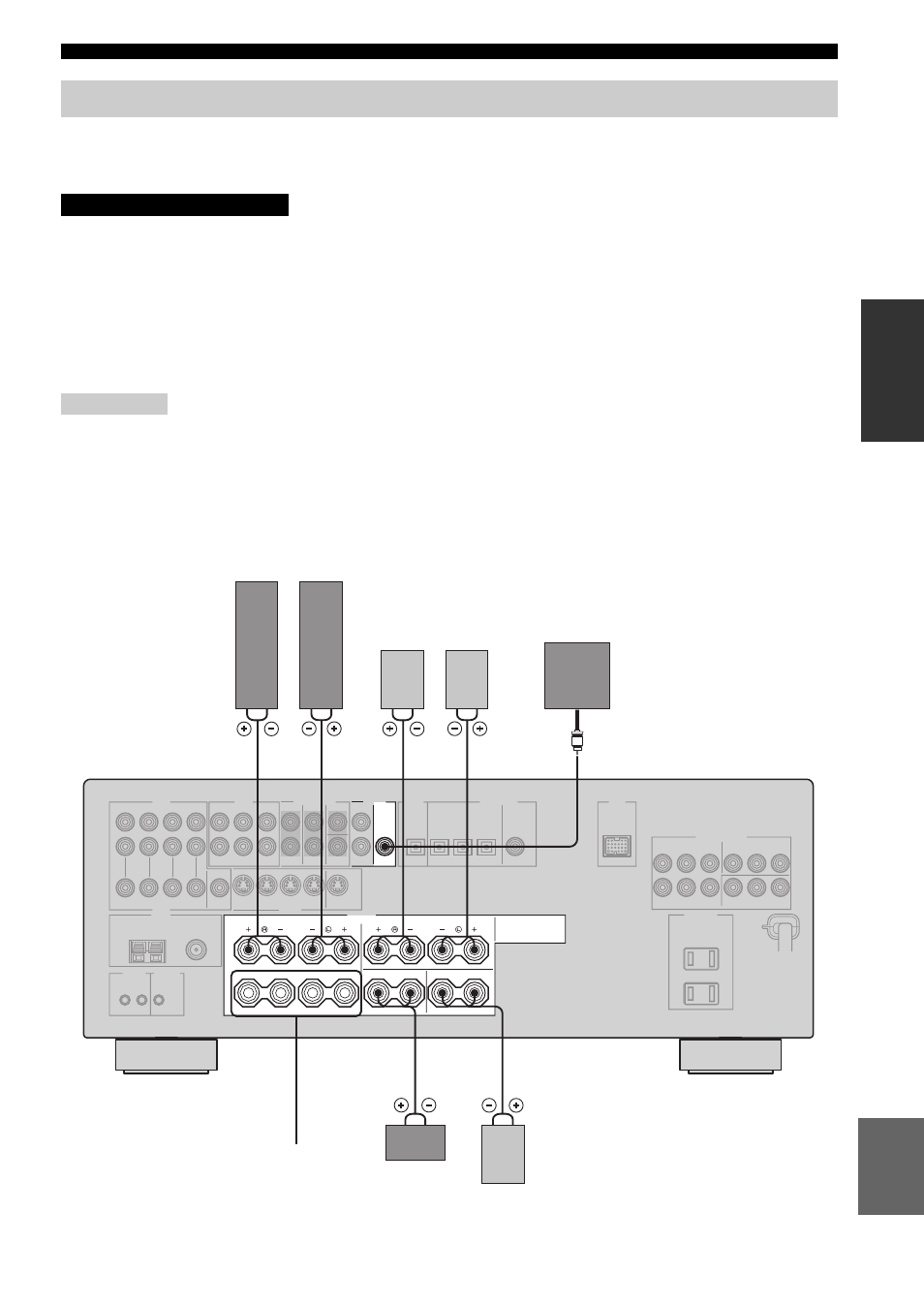

Сабвуфер
Центральная
колонка
Фронтальные колонки (А)
Тыловая колонка
окружающего звучания
Левая
Правая
Левая
Правая
Колонки
окружающего
звучания
Фронтальные
колонки (В)
