Подключение внешних устройств – Инструкция по эксплуатации Yamaha SLG-100N
Страница 11

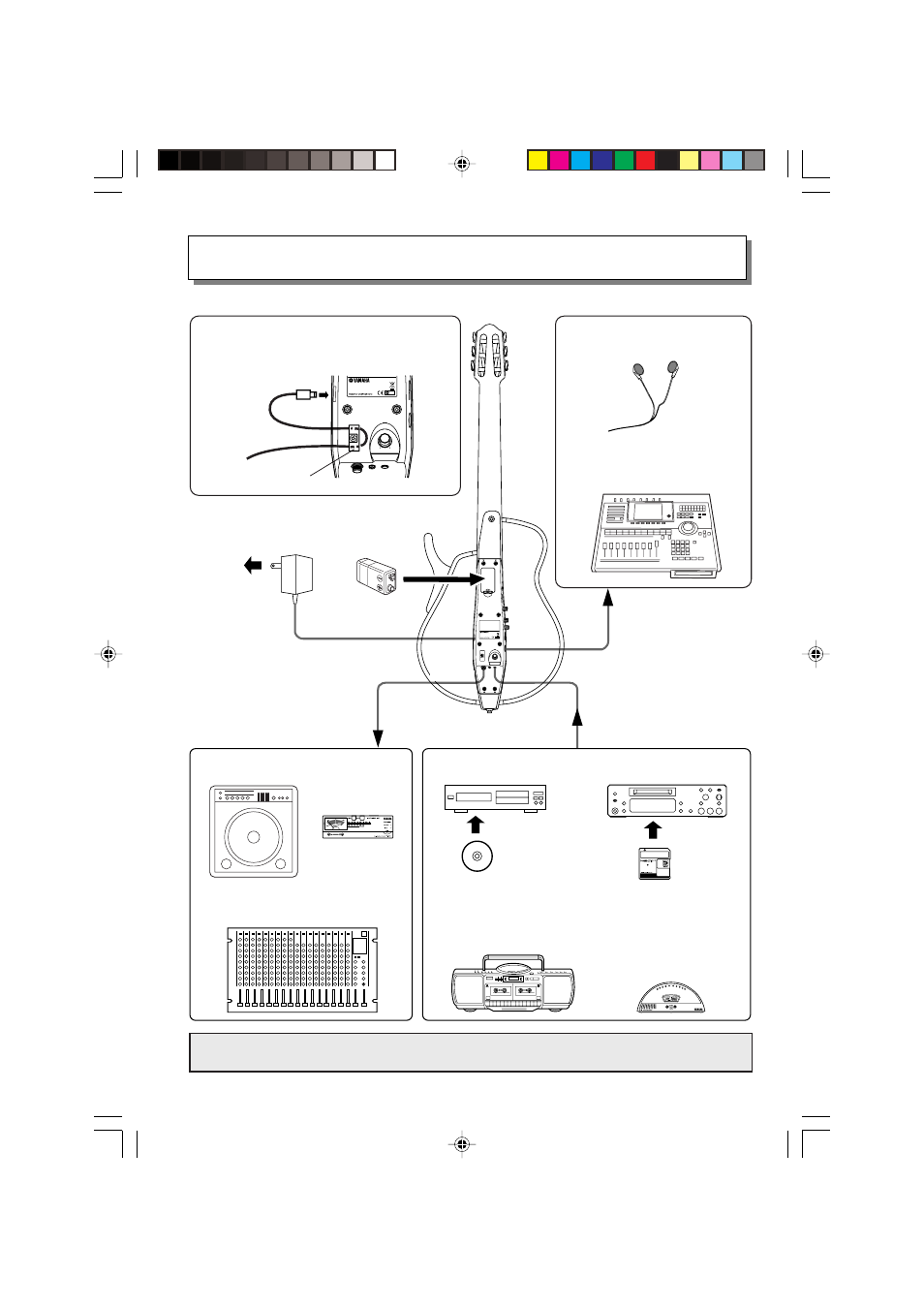

Подключение внешних устройств
Сайлент-гитара
или
Адаптер питания
Розетка
• Использование крюка для шнура
Оберните шнур адаптера питания вокруг
крюка (предотвратит отсоединение шнура).
Крюк для шнура
От гнезда LINE OUT
(ЛИНЕЙНЫЙ ВЫХОД) и т.д.
К гнезду LINE IN
(ЛИНЕЙНЫЙ ВХОД) и т.д.
Щелочная
батарея
6LR61
Стереонаушники
Устройство записи мини-дисков,
микшер и т.д. (вывод стереозвука)
3
LINE OUT
AUX IN
PHONES
DC-IN
LINE OUT
AUX IN
AUX VOL
MIN
MAX
OPEN
LINE OUT
AUX IN
AUX VOL
MIN
MAX
AC POWER ADAPTOR : YAMAHA
PA-1E OR PA-3C OR PA-D09 OR PA-D012
BATTERY : 9V 6LR61 OR 6F22
MADE IN INDONESIA
SILENT GUITAR
MODEL SLG-100N
N89
THIS DEVICE COMPLIES WITH PART 15 OF THE FCC
RULES. OPERATION IS SUBJECT TO THE FOLLOWING
TWO CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE
HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST
ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING
INTERFERENCE THAT MAY CAUSE UNDESIRED
OPERATION.
• THIS CLASS B DIGITAL APPARATUS COMPLIES WITH
CANADIAN ICES-003.
• CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST
CONFORME À LA NORME NMB-003 DU CANADA.
AC POWER ADAPTOR : YAMAHA
PA-1E OR PA-3C OR PA-D09 OR PA-D012
BATTERY : 9V 6LR61 OR 6F22
MADE IN INDONESIA
SILENT GUITAR
MODEL SLG-100N
N89
Проигрыватель
компакт-дисков
Проигрыватель
мини-дисков
Кассетный проигрыватель
Электронный метроном
Гитарный усилитель, звуковая
колонка со встроенным усилителем
Электронный тюнер
При подключении инструмента к внешнему аудио-оборудованию проверьте размер гнезда,
убедитесь, что размер штекера соответствует гнезду, затем правильно подсоедините шнур к гнезду.
Микшер акустической системы, записывающее
устройство (вывод монозвука)
LINE OUT
PHONES
AUX IN
