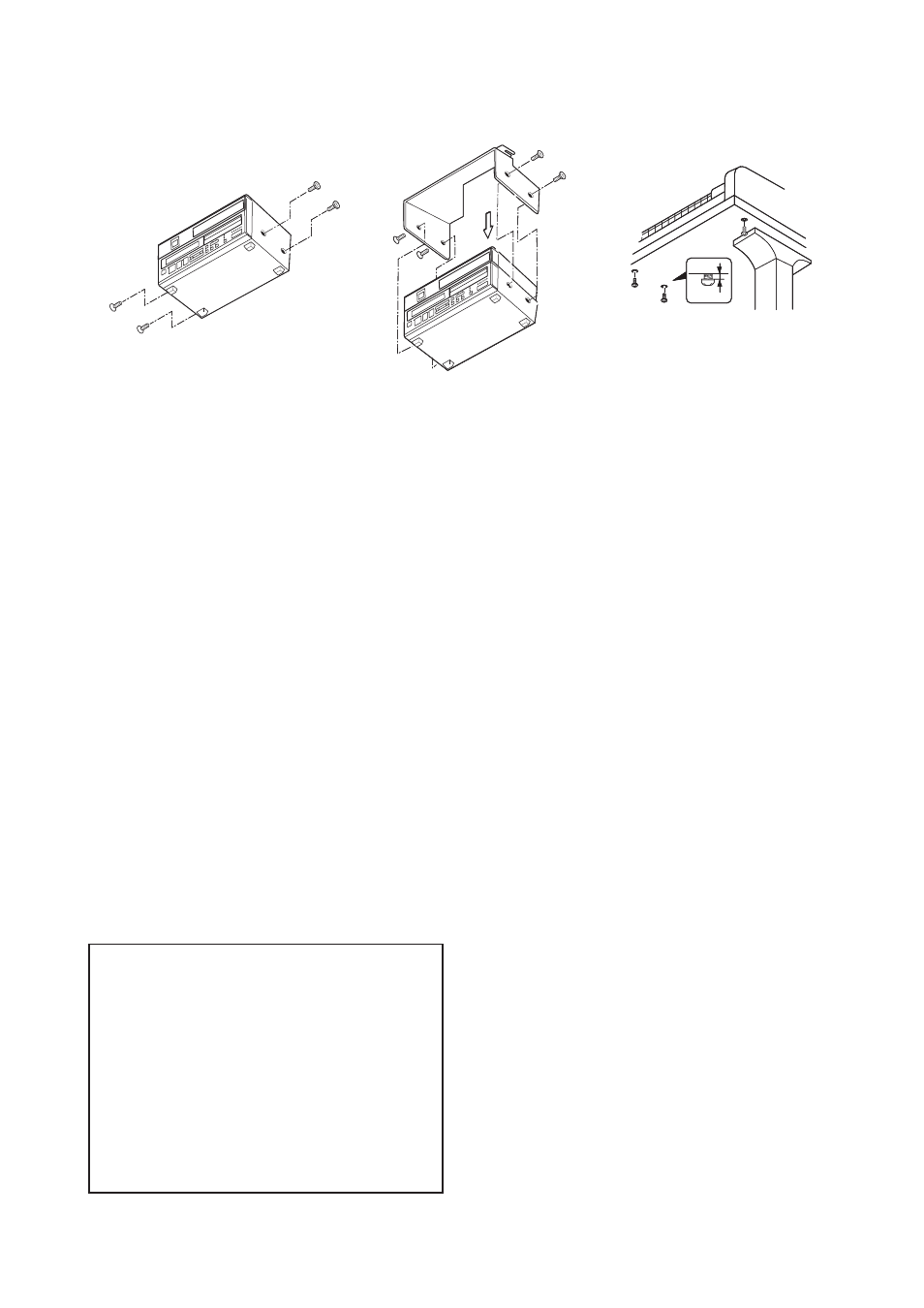

Монтаж блока управления к Diskavier GranTouch
(1) Вытащите четыре шурупа с боков блока
управления.
(2) Поместите металлический подвесной
кронштейн, поставляемый с Diskavier
GranTouch, над блоком управления, и
прикрепите теми же самыми шурупами
металлический подвесной кронштейн к
блоку управления.
(3) Вставьте три удерживающих шурупа
(прилагаемых) в отмеченные гайки под
клавиатуру со стороны клавиш высокой
тональности, затем закрутите шурупы,
оставив примерно 5 мм зазор между
головкой и корпусом рояля.
(4) Вставьте кабель управления в гнездо
D-SUB на задней стороне блока уп-
равления, затем надежно закрутите два
шурупа, прикрепленные к штепсельно-
му соединителю. Обязательно проверь-
те ориентацию гнезда D-SUB во время
вставки кабеля.
Примечание:
1) Во избежание царапин аккуратно
обращайтесь с металлическим под-
весным кронштейном и блоком уп-
равления.
2) Шурупы: Удерживающие шурупы
(5 x12) 3
3) При правильном монтаже, блок уп-
равления наклонен под углом при-
близительно 18
0
от горизонтальной
линии.
