75
10-Мониторинг
DМ-24 содержит сложную систему мониторинга, которая
позволяет устанавливать различные миксы в комнате уп-
равления и в студии, а также интегральный микрофон
двусторонней связи, lineup осциллограф и так далее.
Мониторинг комнаты управления
Секция мониторинга комнаты управления (CR), которая
также включает два джека для стерео головных микро-
фонов, расположена справа от стерео измерителей.
Выходы комнаты управления
As might be expected выходной сигнал комнаты управ-
ления всегда выходит с симметричного ј аналогового
разъёма CR (BAL) (+4 dBa) (6)/
Тем не менее, если цифровые выходы не используются
для других целей, то экраны I/0 OUTPUT могут быть ис-
пользованы для назначения выходов комнаты управле-
ния либо на DIGITAL 1 , либо на DIGITAL 2 установки вы-

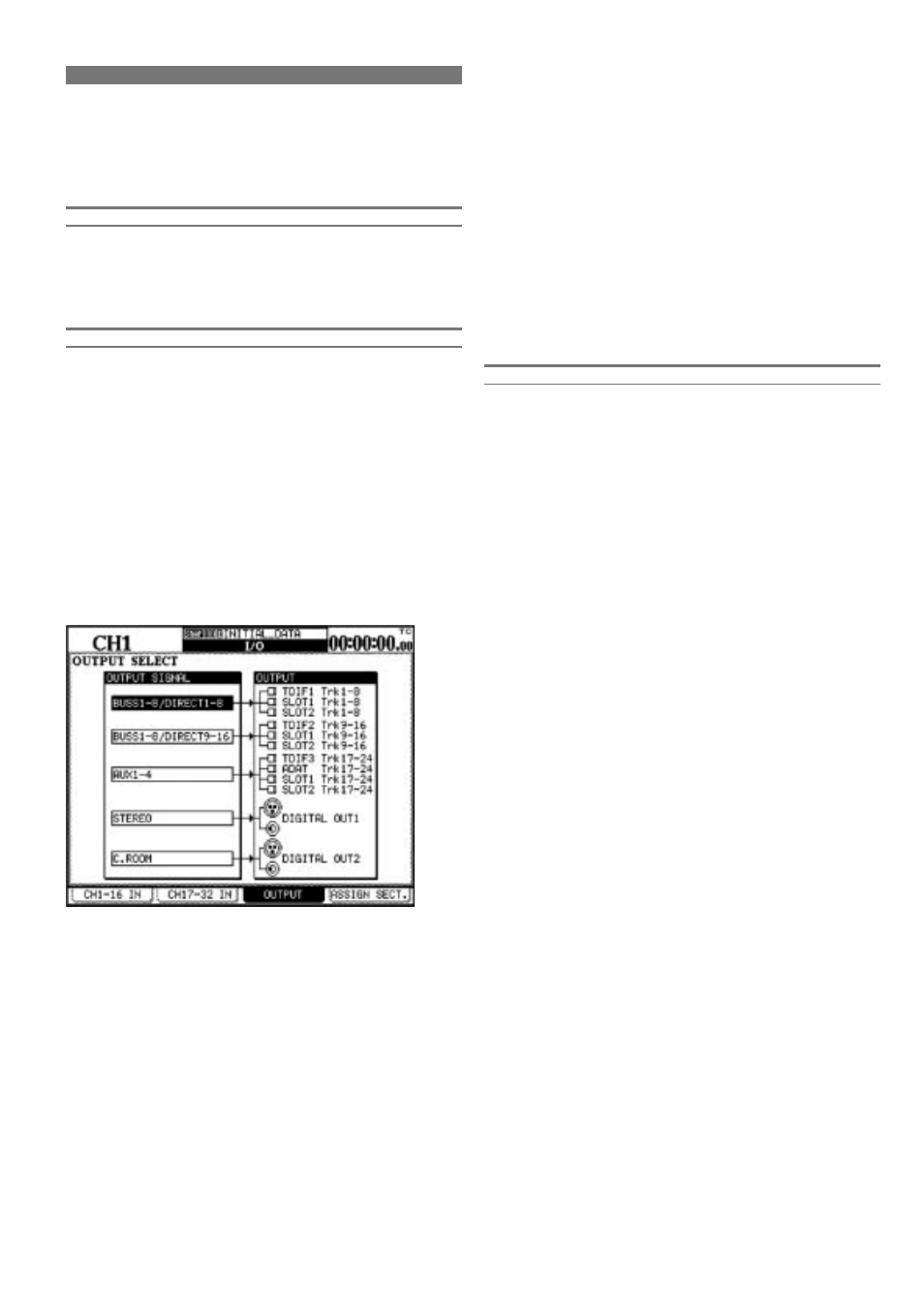

ходов. С экрана I/0 используйте третью программную
клавишу для перехода на экран выбора выхода.
Переместите курсор в рамку выбора либо напротив
DIGITAL OUT 1, либо DIGITAL OUT 2 переключателя.
Поверните ручку до тех пор пока не появится C.ROOM и
нажмите ENTER.
Теперь сигнал комнаты управления будет выходить с выб-
ранного цифрового выхода.
Примечание
Сигнал посылается с обеих джеков типа XLR и RCA
одновременно. Формат выхода (AES/EBU или SPD/F)
устанавливается с использованием под экрана
FORMAT дисплея DIGITAL.
Уровень сигнала, посылаемого с аналоговых выходов,
регулируется регулятором CR.
Уровень сигнала, посылаемого с головных телефонов (оба
джека головных телефонов вместе) регулируется с ис-
пользованием регулятора PHONES.
Выбор сигнала комнаты управления
Для сигнала комнаты управления имеется четыре клави-
ши выбора сигнала.
Это: STEREO, SEL 1 (AUX 1-2), SEL 2 (D |N|), SEL 3 (2 TR
|N).
Первый из них, STEREO, является жёстким, то есть при
выборе этой опции выходы комнаты управления (выб-
ранные как описано выше) будут всегда выдавать сиг-
нал стерео шины.
Другие три клавиши являются программными и могут
быть запрограммированы на сигнал выхода по другому
в отличие от данных по умолчанию (на панели в скоб-
ках). Установки по умолчанию могут быть полезны при
использовании следующим образом:
При записи внешние посылки 1 и 2 могут быть использо-
ваны как миксы студийного сигнала, оставляя внешние
посылки с 3 по 6 для использования эффектов. Исполь-
зуя клавишу SEL 1 установите на установку по умолча-
нию AUX 1-2, это возможно для монитора комнаты уп-
равления для отражения сигнала, посылаемого в студию.
При микшировании, мастер устройства (подключаемые
к стерео шине) могут быть цифровыми или аналоговыми.
По умолчанию клавиша SEL 2 установлена на первый
цифровой вход (всякий раз при определении разъёма
типа XLR или RCA джека в канале IN экрана установки I/
0) и таким образом может быть использован для монито-
ринга replay с цифрового 2-х дорожечного мастер уст-
ройства.
Клавиша SEL 3 по умолчанию назначена на аналоговый
2-х дорожечный вход (9). Они обычно используются для
монитора воспроизведения с аналогового мастер рекор-
