41

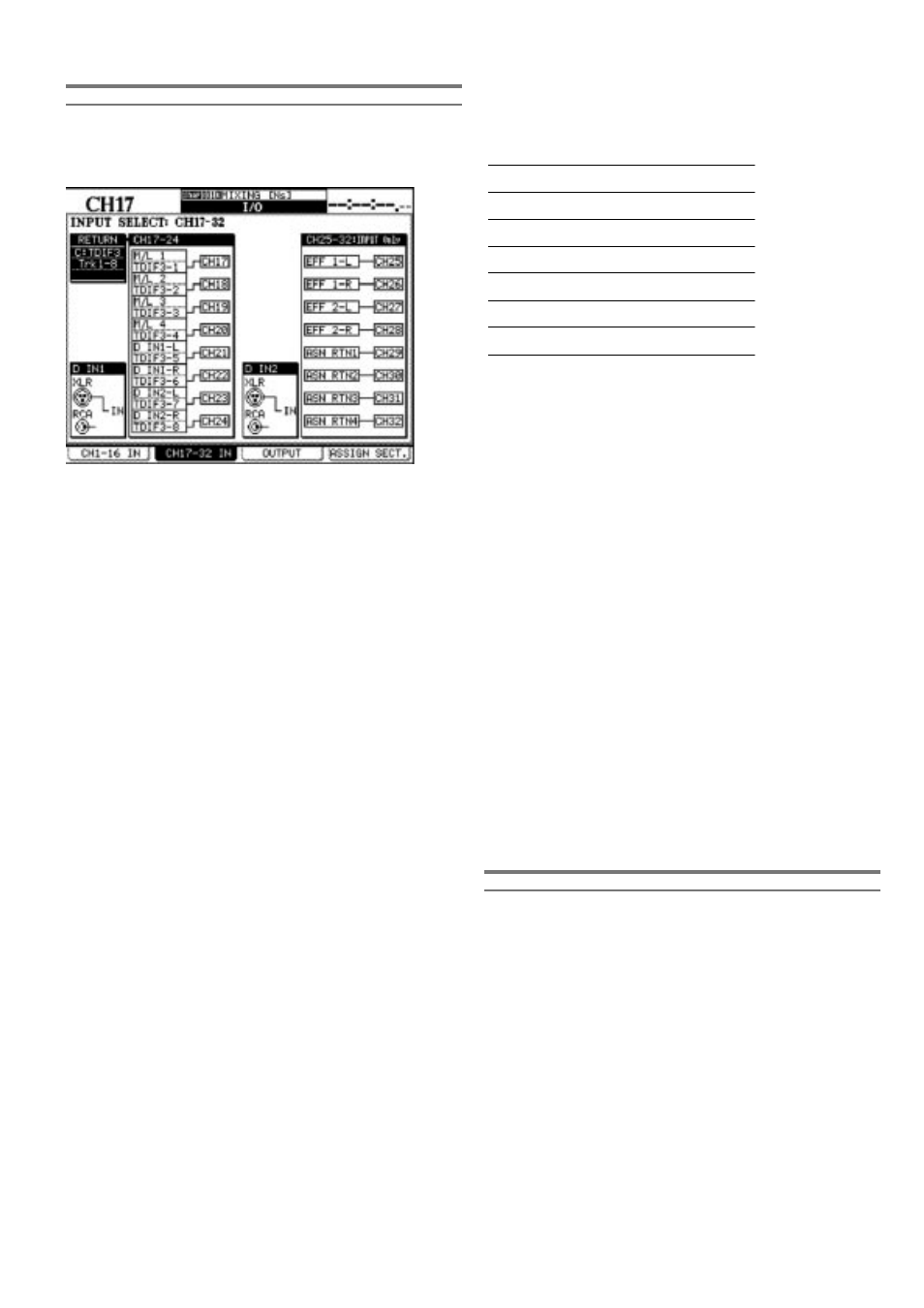

Модули возврата
Источники возврата доступны для каналов с 1 по 24
(каналы с 25 по 32 только для входов).
Опции возврата для каждой группы из восьми кана-
лов выбираются путем перемещения курсора в поле
RETURN слева от списка каналов и используется
ручка для выбора возможных опций.
Нажмите ENTER для подтверждения установки.
Примечание:
Если карта слота не установлена, появится сооб-
щение об ошибке. Нажмите ENTER для убирания
сообщения.
Каждая группа из восьми каналов назначена для
использования одинаковго блока источника возврата
(хотя в пределах одинакового блока можно смеши-
вать входы и возвраты).
Обратите внимание на следующее:
• Возвраты с TDIF-1 не могут быть назначены и ис-
пользованы одновременно с возвратами с карты,
установленной в слоте 1.
• Возвраты с TDIF-2 не могут быть назначены и
использованы одновременно с возвратами с кар-
ты, установленной в слоте 2.
• Возвраты с TDIF-3 не могут быть назначены и
использованы одновременно с возвратами с о встро-
енного разъема ADAT.
первые 24 канала могут иметь следующие источни-
ки
Канал
Сигнал возврата
1,9,17
TDIF1-3 Trk1 / Slot1-2 Trk1 / Slot1-2 Trk9 /
Slot1-2Trk17/ADATTrk1
2,10,18
TDIF1-3 Trk2 / Slot1-2 Trk2 / Slot1-2 Trk10/
Slot1-2 Trk18/ADATTrk2
3,11,19
TDIF1 -3 Trk3 / Slot1-2 Trk3 / Slot1-2 Trk11 /
Slot1-2 Trk19/ADATTrk3
4,12,20
TDIF1 -3 Trk4 / Slot1-2 Trk4 / Slot1-2 Trk12 /
Slot1-2Trk20/ADATTrk4
5,13,21
TDIF1-3 Trk5 / Slot1-2 Trk5 / Slot1-2 Trk13/
Slot1-2Trk21/ADATTrk5
6,14,22
TDIF1-3 Trk6 / Slot1-2 Trk6/ Slot1-2 Trk14/
Slot1-2Trk22/ADATTrk6
7,15,23
TDIF1-3 Trk7 / Slot1-2 Trk7/ Slot1-2 Trk15/
Slot1-2Trk23/ADATTrk7
8,16,24
TDIF1-3 Trk8 / Slot1-2 Trk8/ Slot1-2 Trk16 /
Slot1-2Trk24/ADATTrk8
Как можно видеть, некоторые возвраты могут быть
одновременно назначены более чем на одни канал (ко-
нечно, один канал не может одновременно иметь
доступ более чем к одному возврату).
Хотя модули возврата для каждого блока могут быть
выбраны, каналы модуля не могут быть изменены.
Например, если возврат MTR назначен на каналы 1
-8, дорожка 2 MTR не может быть назначена на
канал 1. Дорожка 3 может быть назначена только на
канал TDIF 3 ( в блоких источника возврат TDOF1,
TDOF2, TDIF3), или на канал ADAT 3 и так далее.
Заметьте, хотя, что когда установлены карты слота,
номера канала в карте слота могут быть смещены
на 8 или 16, так что канал 9 (или 17) карты слота 2
может быть назначет на канал 1 и т. д.
примечание:
Для уточнения по использованию возвратов и
посылок эффекта с системой патчирования,
смотрите раздел патчирование и установка эф-
фектов» на стр. 82
Цифровые входы
каждый цифровой вход имеет два разъема: разъем
типа XLR и джек RCA. Один из низ выбирается для
входа как описано ниже.
Эти разъемы могут быть использованы вместе либо
для AES/EBU либо для данных SPDIF, и формат
данных автоматически определяется DM-24 - для вы-
бора формата данных не требуется делать никаких ус-
тановок.
