Обзор элементов управления

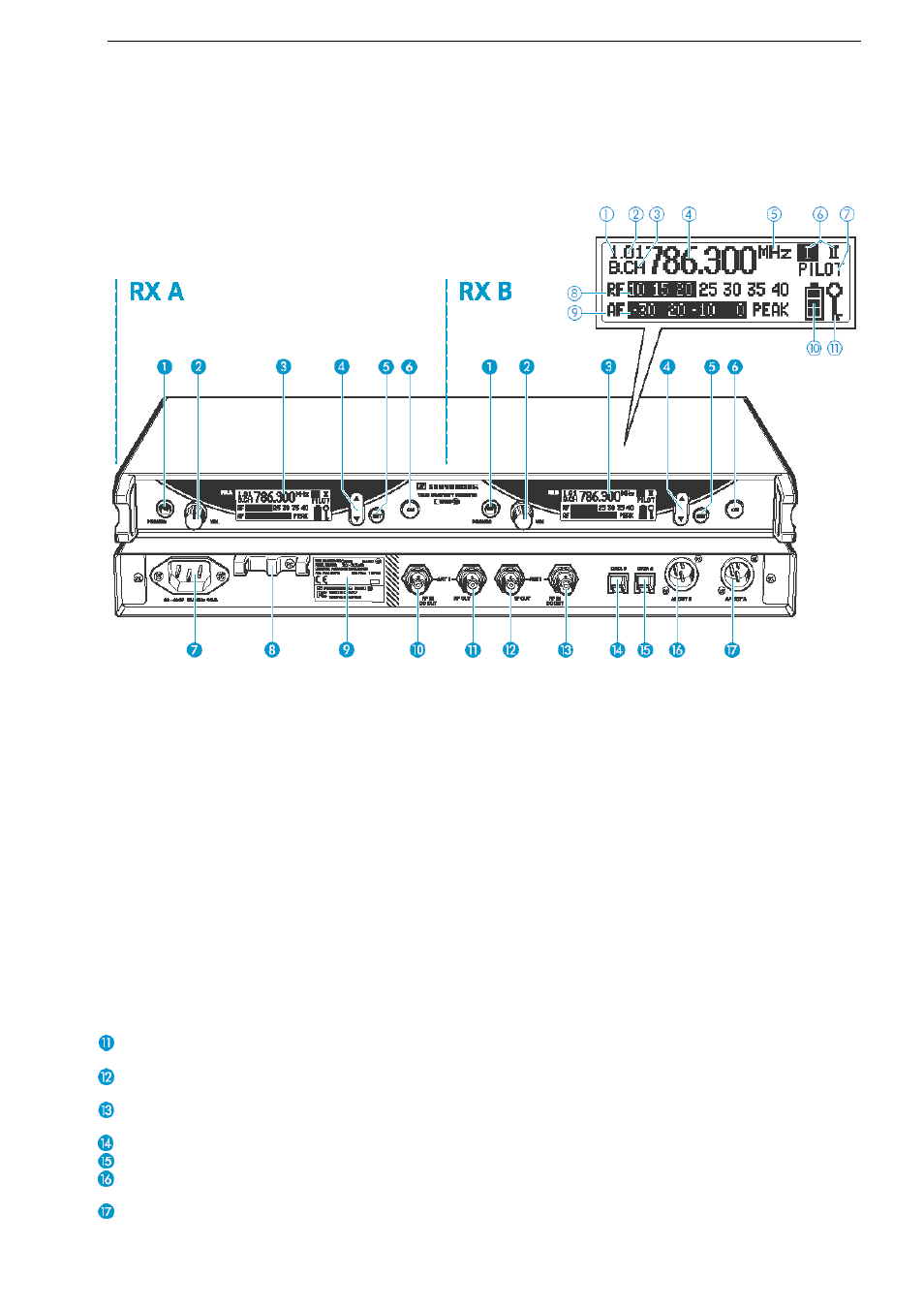

Сдвоенный приемник EM 550 G2 состоит из двух полных секций (RX A и RX B) приемников
в едином рэковом корпусе. Обе секции приемников могут работать независимо друг от
друга, поэтому элементы управления доступны раздельно для каждого приемника.
Элементы управления
Панель ЖК-дисплея
n
Выход на наушники (PHONES), гнездо 1/4” (6,3
мм) джек
①
Отображение текущего банка «1…8, U»
o
Регулятор громкости наушников (VOL)
②
Номер текущего канала «1…20»
p
ЖК-дисплей с подсветкой
③
«B.CH» - аббревиатура для банка (В) и номера канала (СН)
q
Кнопка
▲
/
▼
с подсветкой
④
Символьный дисплей
r
Кнопка
SET
⑤
При отображении частоты появляется «MHz»
s
Кнопка
ON
с подсветкой – вкл./выкл. питания
(служит как ESC (отмена) в текущем меню)
⑥
Иконки разнесенного приема (активность антенны I или II)
t
Гнездо для подключения шнура электропитания
⑦
Иконка «PILOT» - активность пилот-тона
u
Фиксатор шнура электропитания
⑧
Индикатор принятого РЧ-сигнала «RF»
v
Серийный номер и инфо об устройстве
⑨
Индикатор принятого звукового сигнала «АF» с
индикатором перегрузки «PEAK»
w
Разъем BNC, антенный вход 2
(ANT II – RF IN, DC OUT)
⑩
4-сегментный индикатор разрядки батареек в передатчике
Разъем BNC, выход каскадирования 2
(ANT II - RF OUT)
⑪
Иконка активности защищенного режима (Lock)
Разъем BNC, выход каскадирования 1
(ANT I - RF OUT)
Разъем BNC, антенный вход 1
(ANT I – RF IN, DC OUT)
Сервисный интерфейс B (DATA B)
Сервисный интерфейс A (DATA A)
Гнездо XLR-3M, звуковой выход А (AF OUT B),
балансный
Гнездо XLR-3M, звуковой выход В (AF OUT B),
балансный
Примечание:
Более подробные иллюстрации и примеры изображений на
дисплеях приведены в параграфе «Выбор заглавной страницы
меню» на стр. 60
