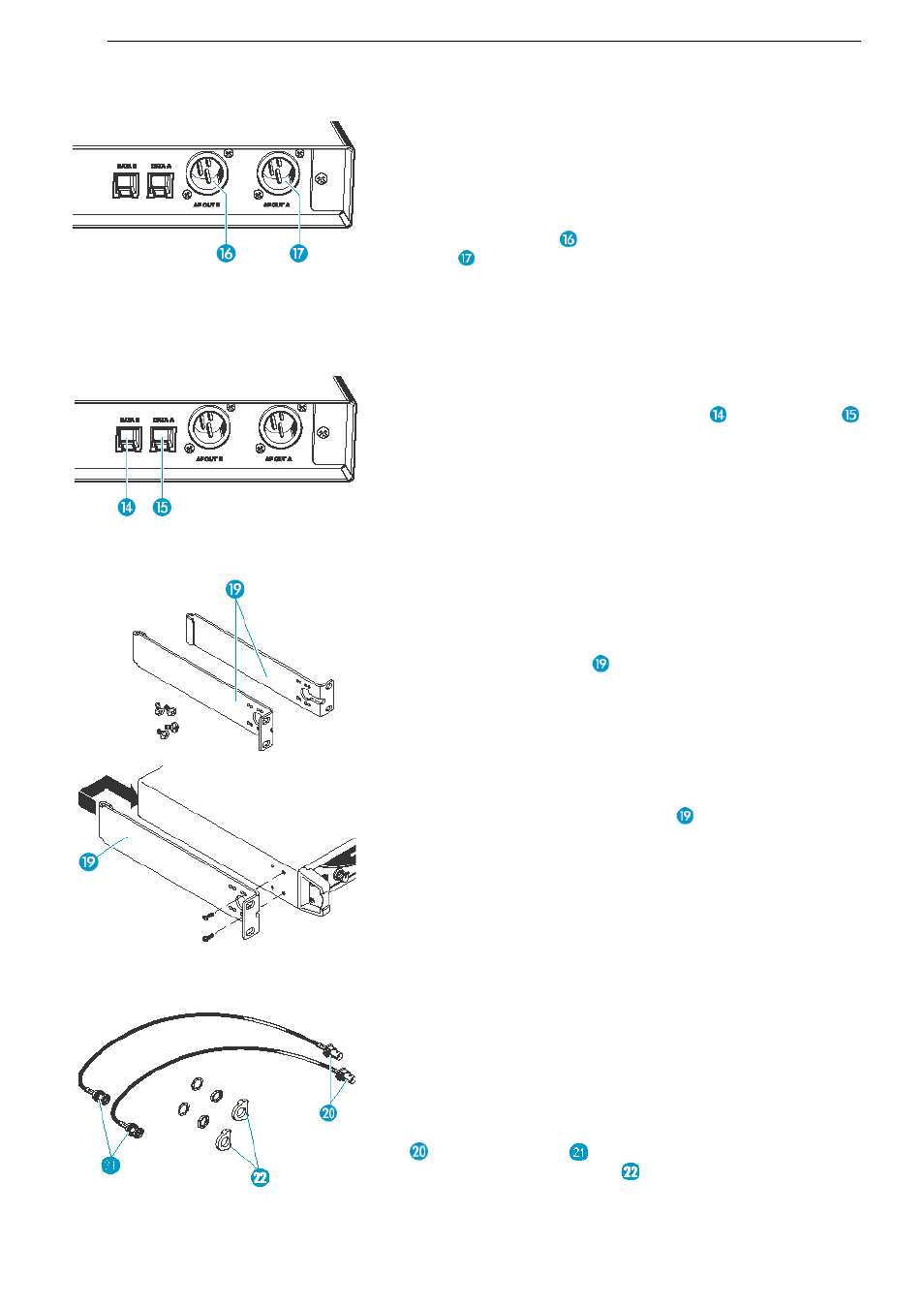

![background image](/files/765253/content/doc012.png)
Cдвоенный приемник ЕM 550 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
48
Подключение к усилителю/микшерному пульту
Два
звуковых
выхода
оборудованы
балансными
разъемами XLR-3M с трансформаторными развязками. К
каждому выходу можно подключить усилитель и/или
канал микшерного пульта.
►
Подключите усилитель / микшерный пульт к XLR-3M
гнездам AF OUT В
(секция приемника RX B) или AF
OUT А (секция приемника RX А).
►
Через рабочее меню настройте уровень сигнала,
подаваемый со звуковых выходов (AF OUT А/В) на
входы усилителя / микшерного пульта (подробнее о
настройке уровней см. стр. 58).
Сервисные интерфейсы
Два сервисных интерфейса DATA A
и DATA B
применяются исключительно в целях технического
обслуживания устройства.
Установка сдвоенного приемника в рэковую
стойку
Для установки сдвоенного приемника в рэк требуется
адаптер GA 2, который состоит из:
• двух рэковых «ушек»
• 4 саморезов М 3х6
►
Приставьте два рэковых «ушка» к боковым панелям
приемников.
►
Закрепите рэковые «ушки» с помощью шурупов M 3x6.
►
Вдвиньте приемники в рэк.
►
Надежно закрепите гайками «ушки» на профиле рэка.
Установка антенн
При установке сдвоенного приемника в рэк следует
воспользоваться набором GA 3030 AM (аксессуар) для
установки телескопических антенн на лицевой панели
адаптера GA 2. Набор GA 3030 AM состоит из:
• 2 кабелей с разъемами BNC (соединение BNC-гнезда
с BNC-разъемом )
• 2 держателей для антенн
• 2 плоских шайб
• 2 гаек
