Рэковый приемник ЕM 500 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
39

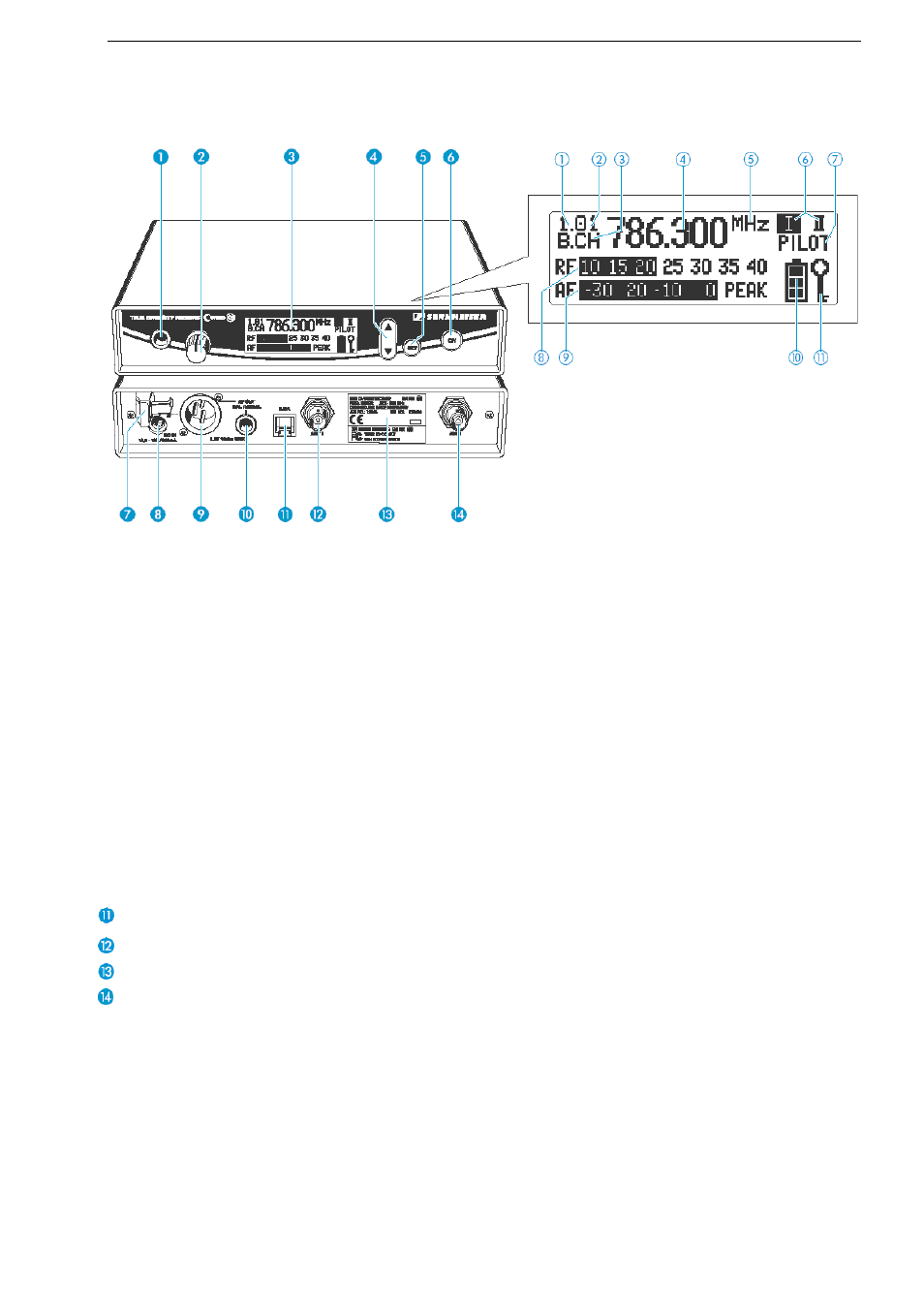

Обзор элементов управления
Элементы управления
Панель ЖК-дисплея
n
Выход на наушники (PHONES), гнездо 1/4” (6,3
мм) джек
①
Отображение текущего банка каналов «1…8, U»
o
Регулятор громкости наушников (VOL)
②
Номер текущего канала «1…20»
p
ЖК-дисплей с подсветкой
③
«B.CH» - аббревиатура для банка (В) и номера канала (СН)
q
Кнопка
▲
/
▼
с подсветкой
④
Символьный дисплей
r
Кнопка
SET
⑤
При отображении частоты появляется «MHz»
s
Кнопка
ON
с подсветкой – вкл./выкл. питания
(служит как ESC (отмена) в текущем меню)
⑥
Иконки разнесенного приема (активность антенны I или II)
t
Фиксатор шнура электропитания
⑦
Иконка «PILOT» - активность функции поиска пилот-тона
u
Гнездо для подключения блока электропитания
⑧
Индикатор принятого РЧ-сигнала «RF»
v
Балансный звуковой выход (AF OUT BAL),
гнездо XLR-3M
⑨
Индикатор уровня принятого звукового сигнала «АF» с
индикатором перегрузки «PEAK»
w
Небалансный звуковой выход (AF OUT UNBAL),
гнездо ¼” джек
⑩
4-сегментный индикатор разрядки батареек в передатчике
Сервисный интерфейс (DATA)
⑪
Иконка активности защищенного режима (Lock)
Антенный вход II (ANT II), разъем BNC
Серийный номер и инфо об устройстве
Антенный вход I (ANT I), разъем BNC
Примечание:
Более подробные иллюстрации и примеры изображений на
дисплеях приведены в параграфе «Выбор заглавной страницы
меню» на стр. 54
