Рэковый приемник ЕM 500 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
44

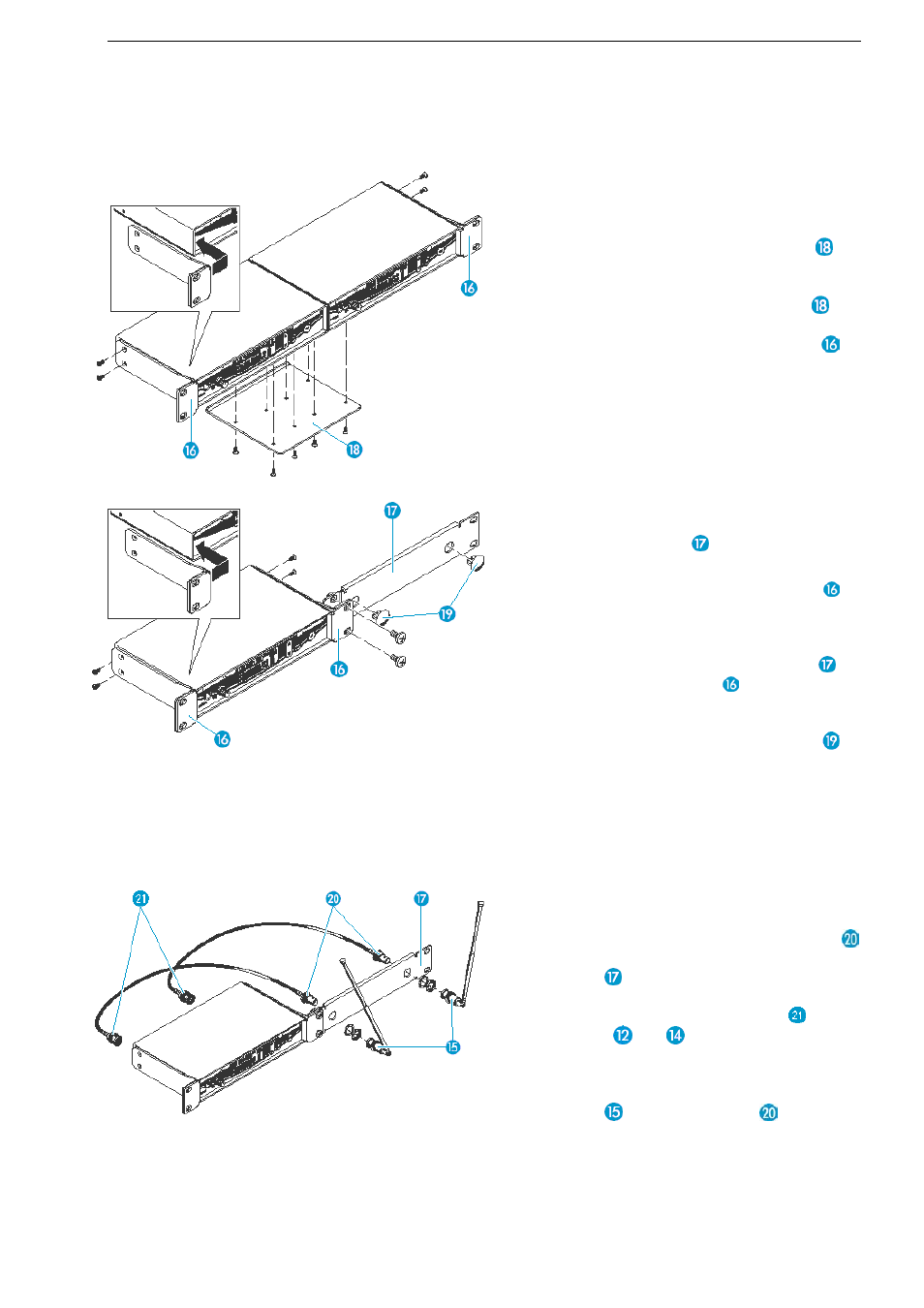

Для установки двух EM 500 G2 в рэк:
►
Поставьте два приемника рядом на
ровную поверхность лицом вперед.
►
Выровняйте связующую пластину по
отверстиям
в
нижних
панелях
устройств.
►
Закрепите связующую пластину
на
приемниках с помощью шурупов M 3x6.
►
Приставьте два рэковых «ушка»
к
боковым панелям приемников.
►
Закрепите рэковые «ушки» с помощью
шурупов M 3x6.
►
Вдвиньте приемники в рэк.
►
Надежно закрепите гайками «ушки» на
профиле рэка.
При установке в рэк только одного
приемника
следует
использовать
связующую планку
вместо второго
приемника.
►
Приставьте два рэковых «ушка»
к
боковым панелям приемника.
►
Закрепите рэковые «ушки» с помощью
шурупов M 3x6.
►
Прикрепите связующую планку
к
одному из «ушек»
с помощью
шурупов M 6x10.
►
Если
внешние
антенны
не
используются, вставьте заглушки
в
отверстия для антенн на связующей
планке.
►
Плавно вдвиньте приемник в рэк.
►
Надежно закрепите гайками «ушки» на
профиле рэка.
Для установки телескопических антенн на
лицевую панель рэкового адаптера GA 2
следует использовать набор AM 2:
►
Закрепите
два BNC-гнезда
кабельного удлинителя в отверстиях
планки
с помощью входящих в
комплект AM 2 прокладок и гаек.
►
Подключите два BNC-разъема
к РЧ-
выходам
и
на задней панели
приемника.
►
Плавно вдвиньте приемник в рэк.
►
Закрепите
две
телескопические
антенны
на BNC-гнездах .
►
Выдвиньте антенны вверх, разведите в
стороны "буквой V" и осуществите
настройку приема.
