4.6 Замена передней и линзы зума.
Прибор укомплектован на заводе одной передней линзой (линза Френеля) и одной линзой системы
зума (изменения угла луча). Если Вы желаете увеличить или изменить диапазон регулировки угла луча, то
Вам может понадобиться приобрести и установить дополнительные линзы.
Передняя линза
Линза системы зума
Угол луча
стандартная линза Френеля
без линзы
8°
стандартная линза Френеля
стандартная линза зума
12°
-
34°
стандартная линза Френеля
широкоугольная линза D114
24° - 60°
широкоугольная линза
без линзы
87°
ПРЕДУПРЕЖДЕНИЕ
Перед заменой линзы выключите прибор и отключите его кабель питания от сети!
Дайте прибору охладиться.
Будьте осторожны – передняя линза тяжелая.
Замена передней линзы.
1. Отвернуть 4 байонетных винта и снять переднюю линзу.
2. Отвернуть страховочный тросик от корпуса линзы.
3. Привернуть страховочный тросик к корпусу широкоугольной линзы.
4. Установить линзу на прибор и завернуть 4 байонетных винта.
Замена стандартной линзы механизма зума.
1. Отвернуть 4 байонетных винта и снять переднюю линзу.
2. Отвернуть 2 винта крепления линзы зума и вынуть линзу из крепления.
3. Если вы устанавливаете линзу D114 вставьте ее в крепление и заверните 2 винта крепления.
4. Установите переднюю линзу на прибор и заверните 4 байонетных винта.

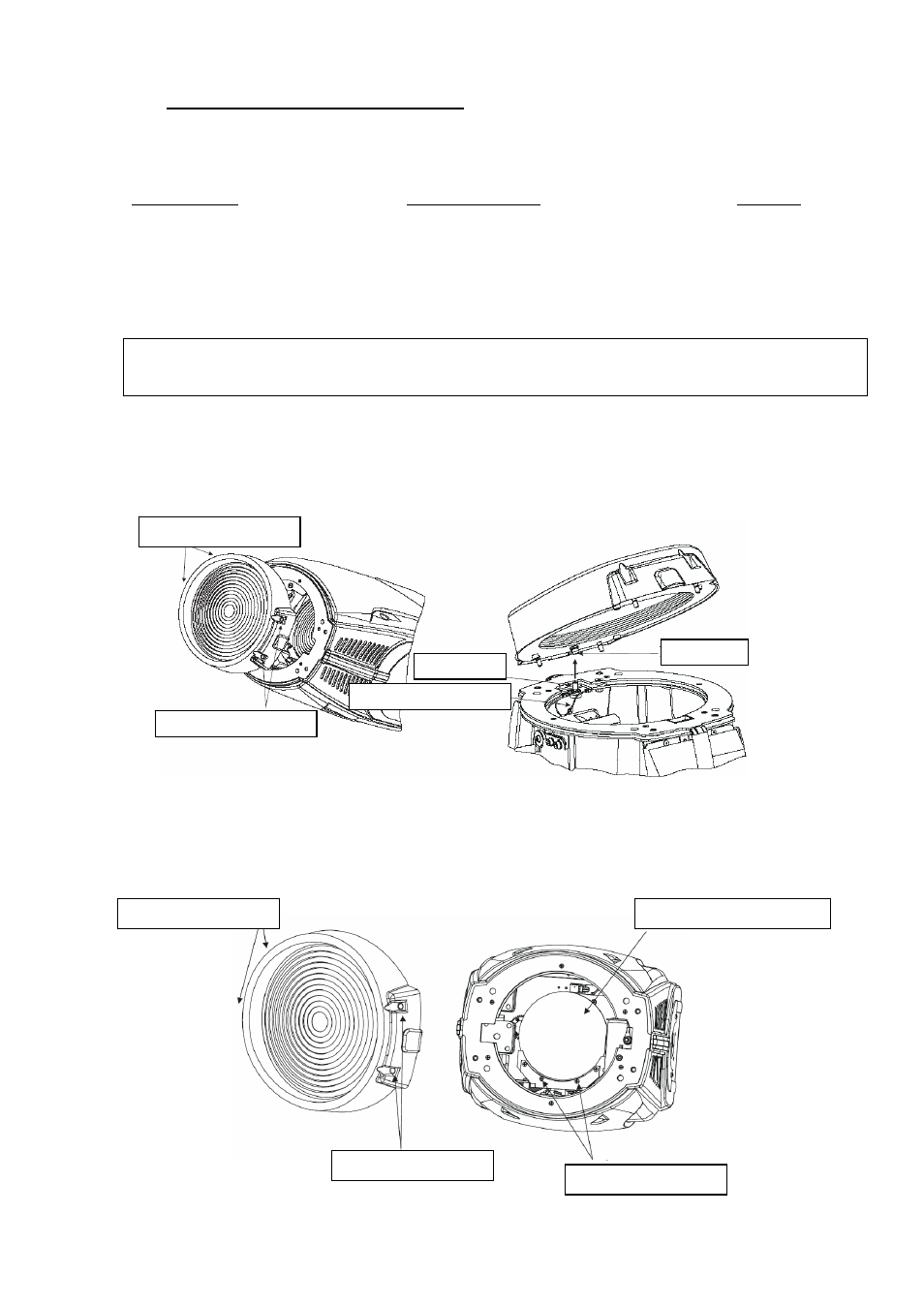

Байонетные винты
Байонетные винты
Болт
Страховочный тросик
Гайка
Байонетные винты
Байонетные винты
2 винта крепления
Стандартная линза зума
