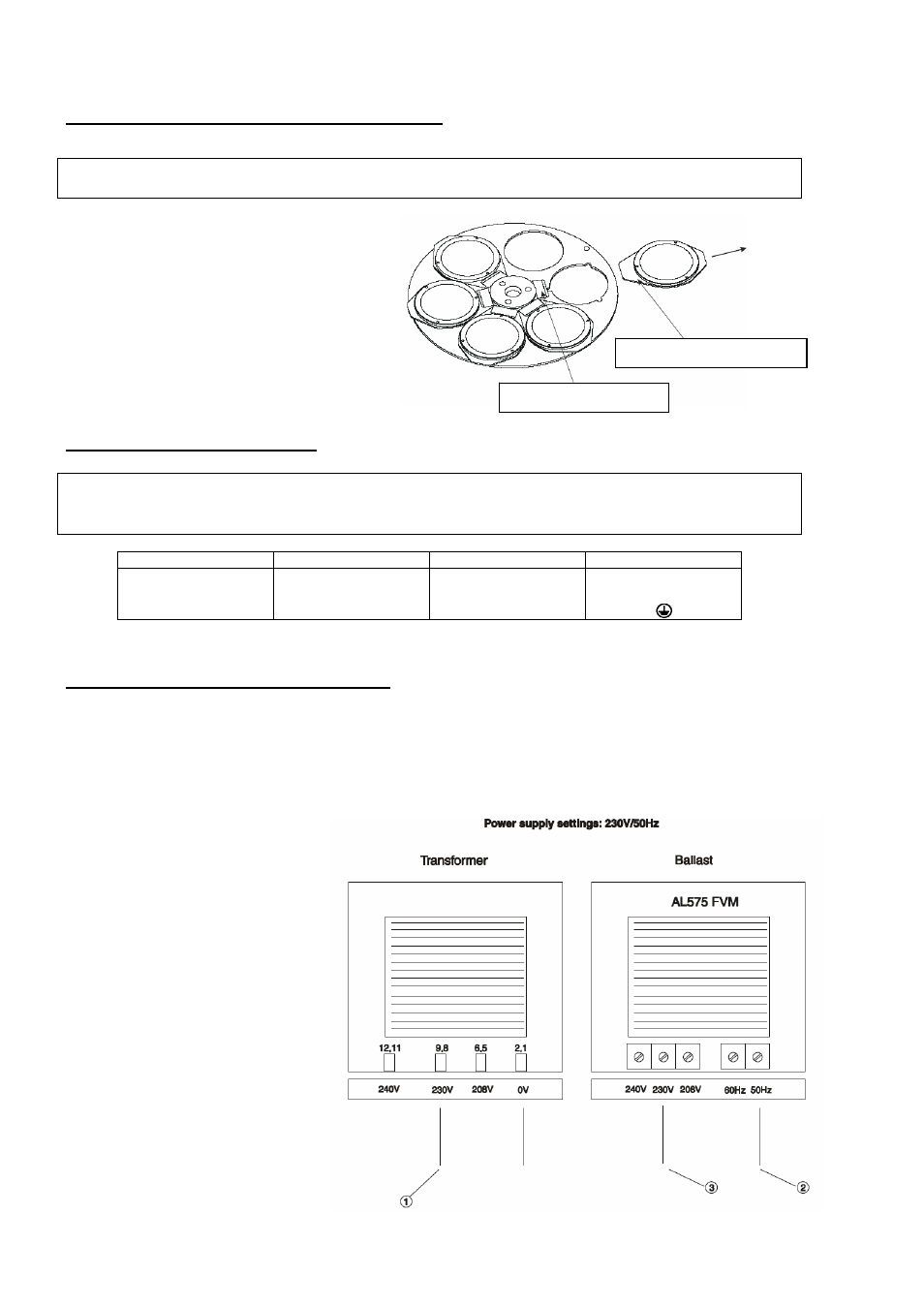

4.3 Установка и замена светофильтров.
Внимание! Перед заменой выключите прибор и отключите его кабель питания от сети!
Дайте прибору охладиться не менее 10 минут.
Для установки или замены светофильтров
снимите крышку прибора (4 винта).
1. Осторожно отогните в сторону ячейку
светофильтра (гобо), освобождая ее из
фиксирующих пазов, и вытяните из под
прижимной пластины.
2. Вставьте
ячейку
под
прижимную
пластину
колеса
и
опустите
в
фиксирующие пазы (три отверстия).
4.4 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Европа
Америка
Обозначение
Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
Никогда не подключайте питание прибора к выходу диммера!
4.5 Изменение установок питания.
Электроника прибора должна быть подключена в соответствие с параметрами местной электросети.
Параметры заводской настройки напечатаны на табличке рядом с кабелем питания. Для изменения настроек
напряжения и частоты тока следуйте нижеприведенным инструкциям:
1. Отключите прибор от
питающей сети.
2. Откройте крышку основания
со стороны дисплея,
отвернув 6 винтов.
3. Подключите провод 1
трансформатора к клемме
нужного вольтажа.
4. Подключите провода 2 и 3
балласта к клемме к клемме
нужного вольтажа и частоты.
5. Установите на место крышку
и заверните крепежные
винты.
Прижимная пластина
Ячейка светофильтра
