ПОДКЛЮЧЕНИЕ ПУЛЬТА
Когда вы производите какие либо подключения, обязательно отключайте напряжение выключателем и отсоединяйте сетевую вил
ку от розетки.
ПОДКЛЮЧЕНИЕ ВХОДОВ
ПОДКЛЮЧЕНИЕ ВЫХОДОВ
ПОДКЛЮЧЕНИЕ СЕТЕВОГО ШНУРА

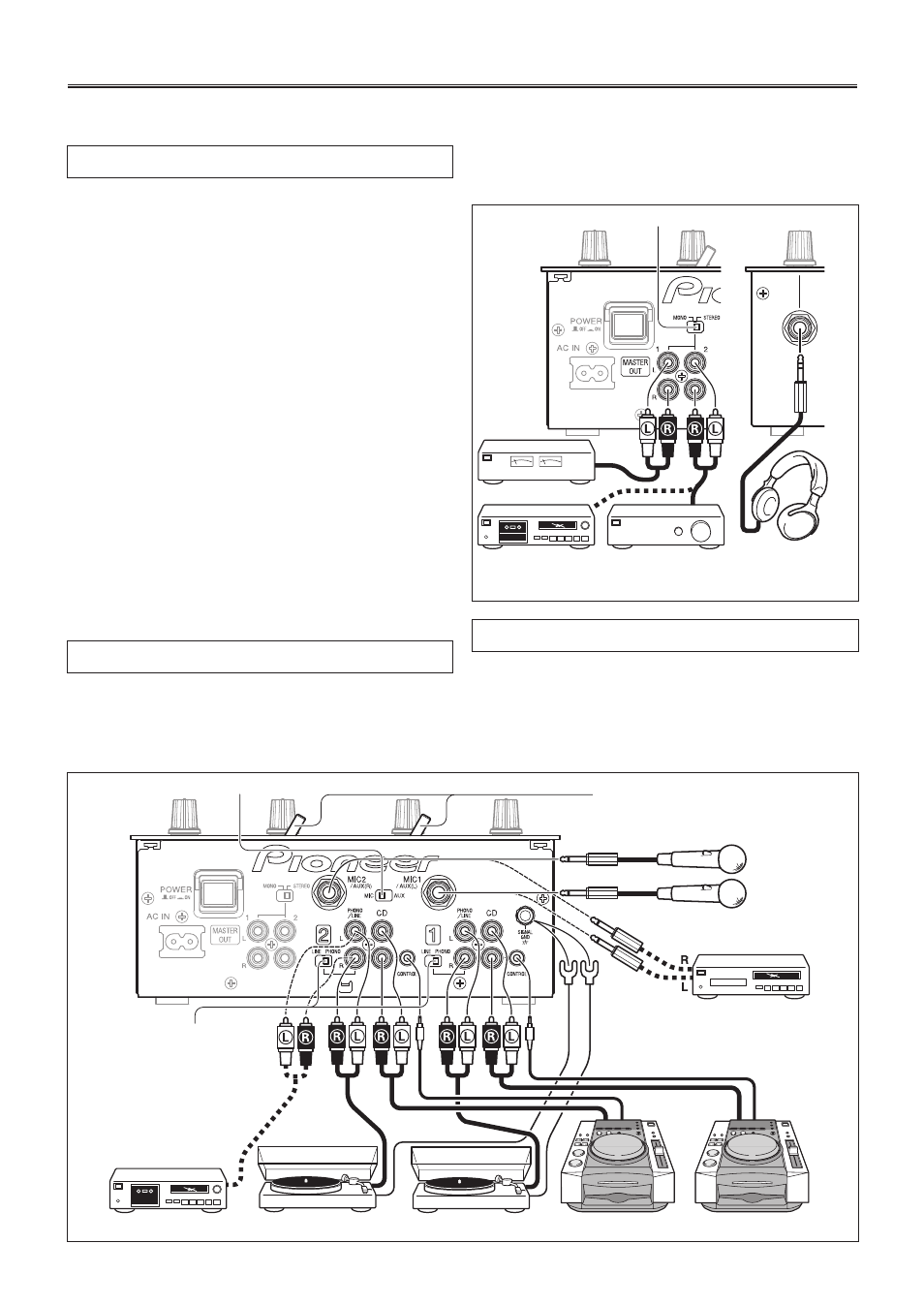

DJ CD плееры Pioneer
Подключайте выходы DJ CD плеера к входу CD одного из каналов (1 или 2) пульта,
а кабель управления от плеера подключайте к разъему CONTROL соответствующе
го канала. Переключатель входов канала, к которому подключен плеер, установите
в положение [CD].
Проигрыватель виниловых пластинок
Чтобы подключить проигрыватель виниловых пластинок, соедините выходной кабель
проигрывателя с входом PHONO/LINE канала 1 или 2 пульта. Установите переключа
тель входов PHONO/LINE соответствующего канала в положение [PHONO], а пере
ключатель входов в положение [PHONO/LINE]. Вход PHONO пульта DJM 400 под
держивает звукосниматели типа MM [с подвижным магнитом]. Заземляющий провод
проигрывателя подключите к клемме SIGNAL GND пульта DJM 400.
Подключение других устройств, имеющих линейный выход
Чтобы использовать кассетную деку или другой CD плеер, подключите аудиовыход
компонента к входу PHONO/LINE одного из каналов (1 или 2) пульта. Затем уста
новите переключатель PHONO/LINE соответствующего канала в положение
[LINE], а переключатель входов в положение [PHONO/LINE].
Микрофон
Гнезда MIC1 и MIC2 можно использовать для подключения микрофонов, имеющих
штекер диаметром 6,3 мм. Переключатель MIC/AUX установите в положение [MIC].
Дополнительные входы
Оба микрофонных входа (MIC1 и MIC2) можно использовать в качестве дополни
тельного стереофонического линейного входа для подключения компонента, имею
щего линейный выход. Подключите левый канал (L) компонента к гнезду MIC1
(AUX(L)), а правый канал (R) к гнезду MIC2 (AUX(R)). Затем установите переклю
чатель MIC/AUX в положение [AUX] (это подключение предполагает использова
ние штекера диаметром 6,3 мм).
Главный выход
Этот пульт снабжен двумя выходными системами MASTER OUT 1 [Главный выход
1] и MASTER OUT 2 [Главный выход 2], обе из которых используют разъемы RCA.
Если переключатель STEREO/MONO установлен в положение [MONO], то главный
выход будет монофоническим сочетанием каналов L+R [Левый и правый].
Наушники
Гнездо PHONES на передней панели пульта используется для подключения науш
ников со стереофоническим штекером диаметром 6,3 мм.
Переключатель STEREO/MONO Передняя панель
Усилитель мощности
Усилитель мощности Кассетная дека и т.п.
(аналоговый вход запи
сывающего компонента)
Наушники
Сетевой шнур подключайте в последнюю очередь.
• Произведя все необходимые соединения, подключите прилагаемый сетевой
шнур к разъему пульта, а сетевую вилку шнура вставьте в настенную розетку или
во вспомогательную розетку усилителя мощности.
• Используйте только прилагаемый сетевой шнур.
Переключатель MIC/AUX
Переключатели входов
Микрофон 2
Микрофон 1
Электронный инстру
мент, CD плеер и т.п.
(разъем Phono)
Переключатель PHONO/LINE
Примечание:
Устанавливайте этот переключа
тель всегда в положение [LINE],
за исключением тех случаев,
когда вы используете проигры
ватель виниловых пластинок
Кассетная дека и т.п.
Проигрыватель вини
ловых пластинок
Проигрыватель вини
ловых пластинок
DJ CD плеер DJ CD плеер
