- 7 -

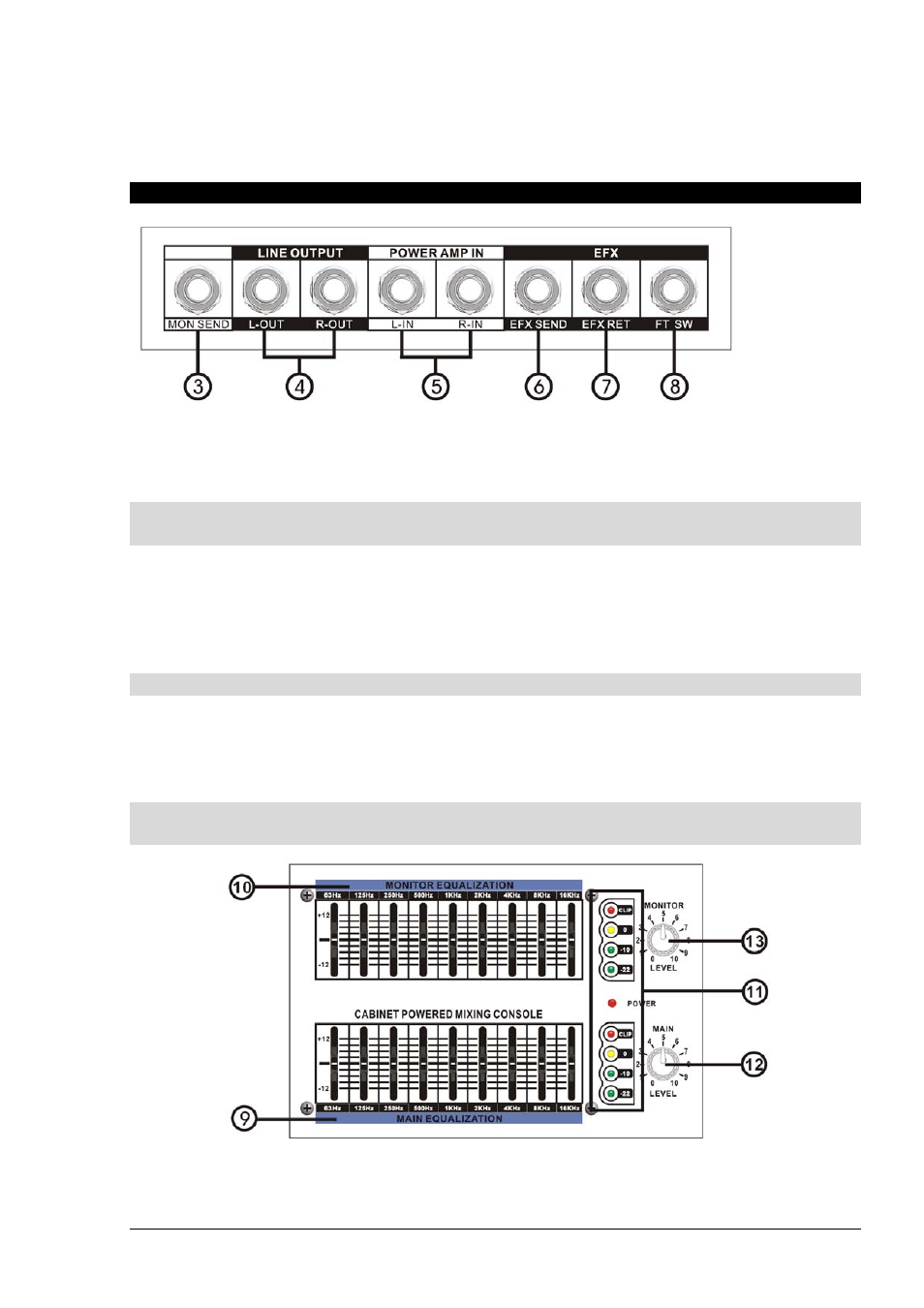

ПАНЕЛЬ УПРВЛЕНИЯ
3. MON SEND: ¼” несимметричный джек для вывода сигнала монитора с уровнем 0дБ.
Также используется для подключения других вспомогательных устройств, в т.ч.
усилителя мощности мониторов.
4. LINE OUT: 2 ¼” несимметричных джека для вывода линейного сигнала LEFT и RIGHT
с уровнем 0дБ.
5. POWER AMP L/R IN: 2 ¼” несимметричных джека для инсерта сигнала. При вставке
сигнала через эти джеки, соединение между консолью и усилителем автоматически
разрывается и усилитель начинает работать непосредственно с сигналом, поступающим
через эти разъёмы.
6. EFX SEND: 2 ¼” джека для вывода линейного сигнала эффектов LEFT и RIGHT.
7. EFX RET: ¼” несимметричный джек для возврата сигнала LEFT и RIGHT с внешнего
процессора эффектов. При подключении устройства к этим разъёмам, сигнал встроенного
процессора эффектов автоматически отключается.
8. FT SW: ¼” джек для подключения педали. Может использоваться для управления
сигналом эффектов.
