- 4 -

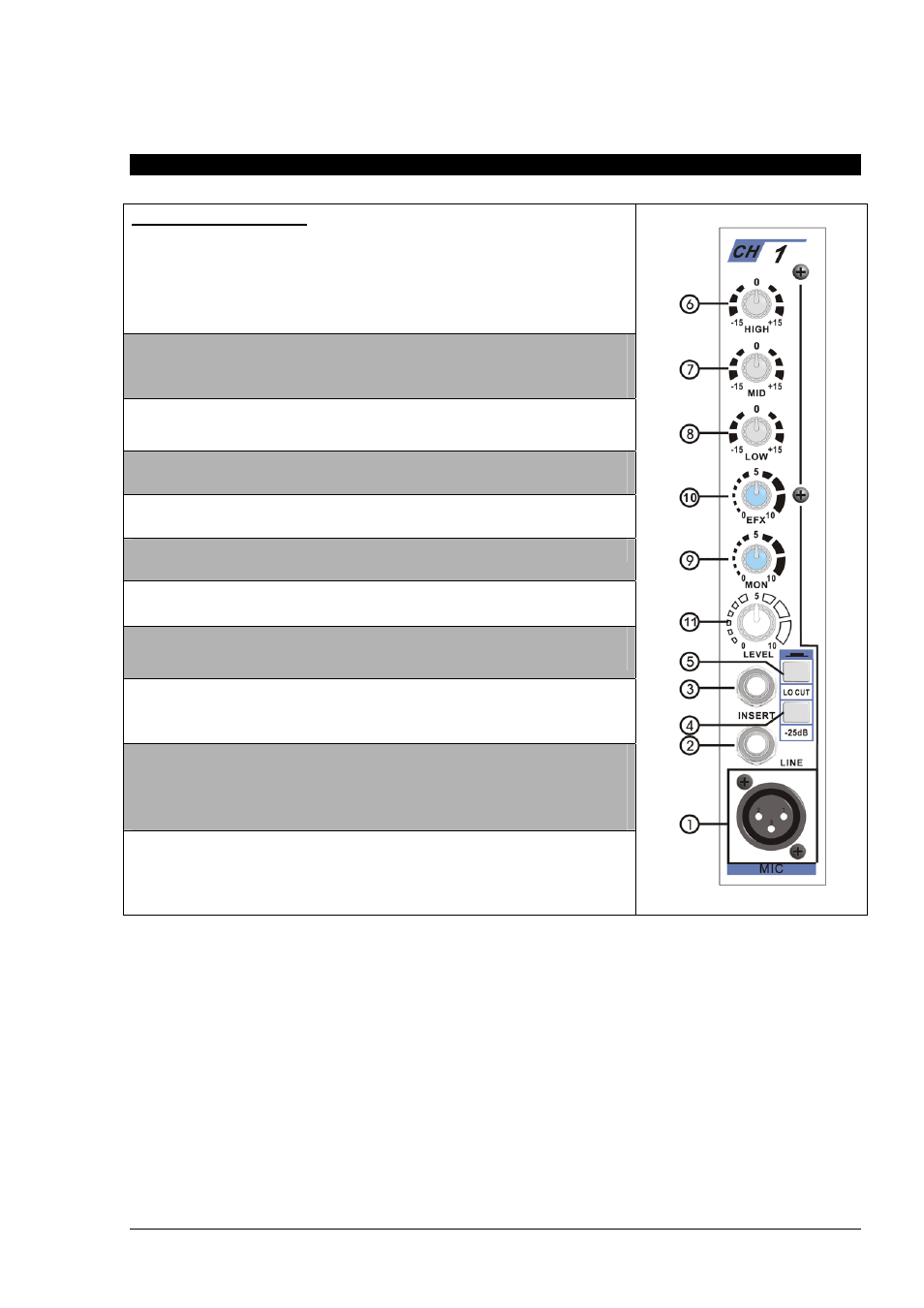

ПАНЕЛЬ УПРВЛЕНИЯ
Секция моно канала
1. MIC Input: симметричный XLR вход для подключения
микрофона с уровнем сигнала -60 ~ -35дБ. При включении
фантомного питания на конденсаторный микрофон подаётся
постоянный ток +48В.
2. LINE Input: ¼” симметричный джек для подключения
источника линейного сигнала с уровнем -40дБ ~ -15дБ.
3. INSERT: ¼” джек для подключения внешнего процессора
сигнала (есть только на каналах 1 и 2)
4. PAD: кнопка уменьшает уровень входного сигнала на
25дБ, чтобы избежать перегрузки.
5. LOW CUT: кнопка обрезает частоты входного сигнала
ниже 80Гц.
6. HI: регулирует уровень ВЧ входного сигнала. 15кГц
±15дБ.
7. MID: регулирует уровень CЧ входного сигнала. 2.5кГц
±15дБ.
8. LOW: регулирует уровень НЧ входного сигнала. 80Гц
±15дБ.
9. MON: регулятор выходного уровня монитора. Сигнал
монитора не управляется регулятором LEVEL и поступает на
выходы Monitor и AUX.
10. EFX: регулятор выходного уровня эффектов. Сигнал
эффектов управляется регулятором LEVEL. Используйте
регулятор при работе с внешним процессором эффектов,
иначе, установите его в нулевое положение.
11. LEVEL: контролирует уровень выходного сигнала канала.
Если канал не используется, установите в нулевое
положение.
