Установка акустической системы на кронштейн.

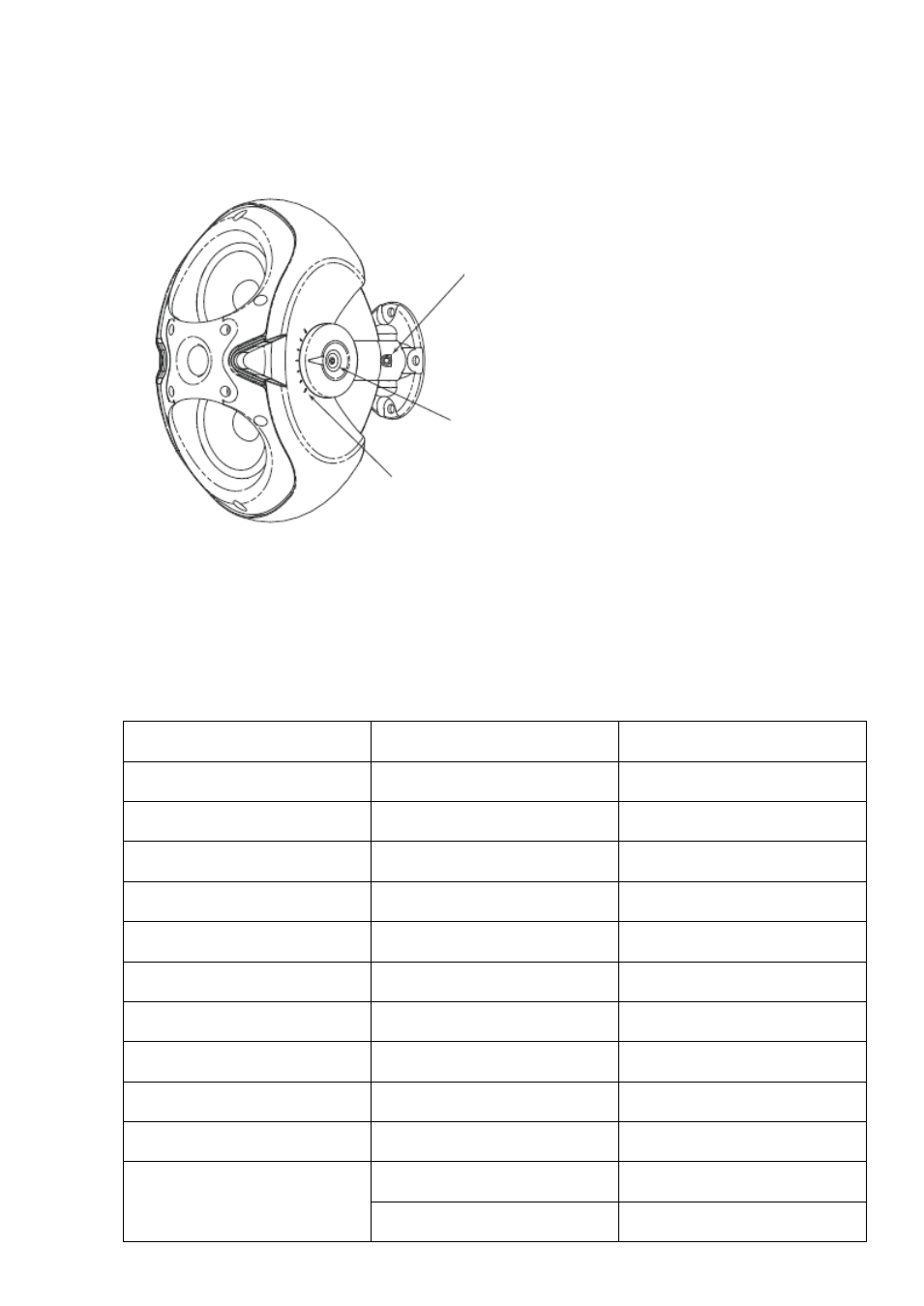

Установить акустическую систему на кронштейн при помощи болта с внутренним
шестигранником В, как показано на Рис. 3.
Рис. 3
При помощи ключа, идущего в комплекте, затяните болты. Настройте нужный го-
ризонтальный угол, и затяните болт А. Затем выберите нужный вертикальный угол, и за-
тяните болт В. В качестве ориентира, используйте шкалу углов с делениями, составляю-
щими 15 о . После установки нужного положения акустической системы, закрепите крышки
с логотипами.
Технические характеристики
EG-24 EG-26
Частотная характеристика
(-
10 дБ)
60 Гц – 17 кГц 50 Гц – 18 кГц
Мощность (режим BYPASS) 40 Вт 60 Вт
Чувствительность 89 дБ, 1 Вт/1 м 94 дБ, 1 Вт/1 м
Сопротивление 8 Ом 8 Ом
Изменение положения в горизон-
тальной плоскости
100
о
100
о
Изменение положения в верти-
кальной плоскости
90
о
90
о
Низкочастотный преобразователь 2 х 4” (90 мм) 2 х 6” (90 мм)
Высокочастотный преобразова-
тель
1” (
25 мм)
1” (25
мм)
Подключение
2-
контактные клеммы
2-
контактные клеммы
Материал корпуса
Пластик (допускается покра-
ска)
Пластик (допускается покра-
ска)
Мощность (при подключении с
трансформатором)
70
В: 10 Вт 15 Вт 70 В: 15 Вт 25 Вт
100 В: 25 Вт 35 Вт 100 В: 45 Вт 55 Вт
Болт А
(настройка положения
по горизонтали)
Болт В
(настройка по-
ложения по вер-
тикали)
Шкала с делениями. Угол меж-
ду рисками составляет 15
о
