Инструкция по эксплуатации Eurosound EG-24
Страница 3
Компактные акустические системы EG-24
при помощи 4-дюймовых низкочас-
тотных динамиков и 1-дюймового титанового высокочастотного динамика с волноводом
выдают насыщенное звучание по всему частотному диапазону. Они способны выдавать
звуковое давление в 90 дБ и имеют большую площадь покрытия.
Модель оснащена трансформаторами для 70 и 100-вольтовых трансляционных
систем
EG-26 –
акустическая система большей выходной мощности, с расширенным час-
тотным диапазоном, включает в себя два 6-дюймовых низкочастотных динамика и 1-
дюймовый титановый высокочастотный динамик с волноводом. Данная система разрабо-
тана, чтобы предоставлять высокий уровень звукового давления с широкой областью ох-
вата.
Модель также оснащена трансформаторами для 70 и 100-вольтовых трансляцион-
ных систем.
Комплект поставки:
1.
Акустическая система – 1 шт.
2.
Настенное крепление – 1 шт.
3.
Заглушка – 1 шт
4.
Индивидуальная упаковка – 1 шт
5.
Инструкция по эксплуатации – 1 шт

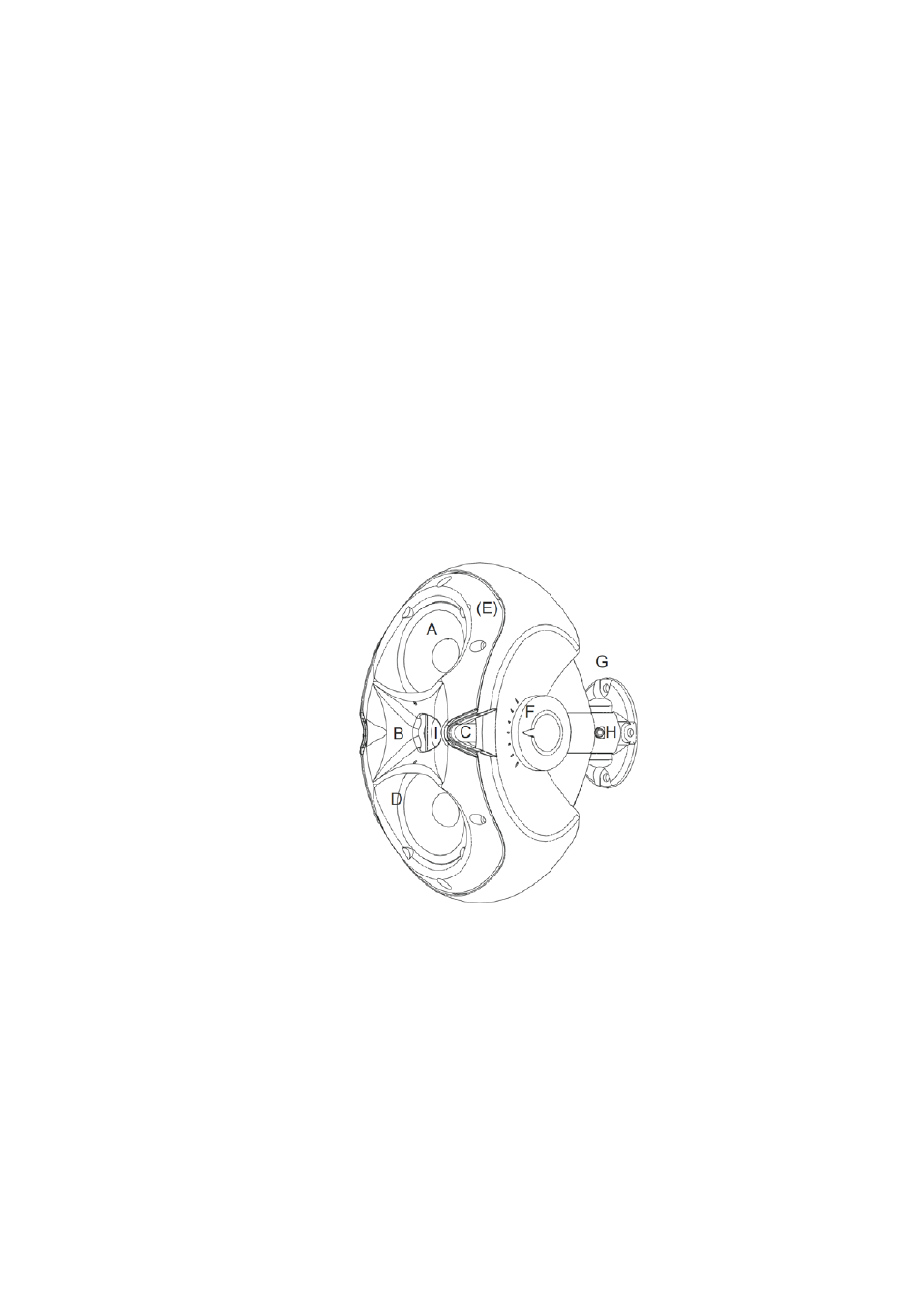

Рис. 1
A.
Пара экранированных низкочастотных динамиков
B.
Волновод ВЧ драйвера
C.
Пара низкочастотных фазоинверторов
D.
Волновод НЧ динамика
E.
Прочная стальная решетка с цинковым покрытием (на рисунке не указана)
F.
Кронштей для настенного крепления, выполненный из литого алюминия
G.
Диапазон вращения по горизонтальной оси - более 100 градусов,
диапазон вращения по вертикальной оси- 90 градусов
H.
Установка положения акустической системы при помощи ключа
I.
Куполообразный высокочастотный динамик, выполненный из титана, с неодимо-
вым магнитом
