Кнопка dbx Type V™ Noise Reduction: включает (при этом загорается светодиод) схему
шумопонижения dbx Type V™ внутри эквалайзера. Обычно применение графических
эквалайзеров повышает уровень шума в тракте звукового сигнала, а Type V™ позволяет

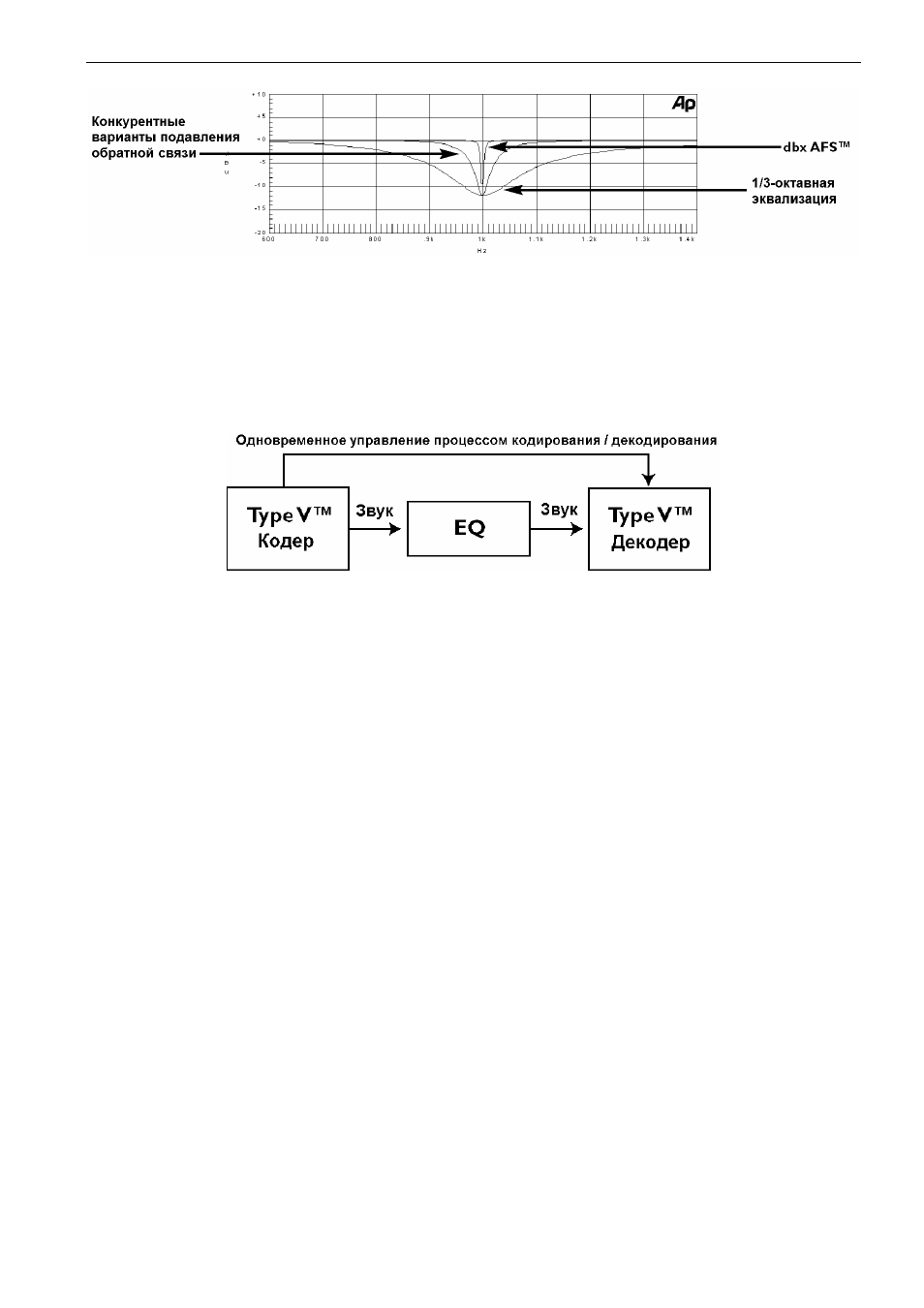

понизить появляющийся шум методом кодирования / декодирования (показан ниже). Светодиод
на кнопке горит при активизации схемы шумопонижения dbx Type V™.
Потенциометры частотных полос: каждый из них обеспечивает усиление или подавление
сигнала на соответствующей частоте в диапазонах ±6 дБ или ±15 дБ, в зависимости от позиции
кнопки RANGE. Когда все потенциометры установлены в центральное (нейтральное)
положение, АЧХ выходного сигнала не изменяется. Центры частотных полос в модели iEQ 31
отстоят друг от друга на интервал 1/3 октавы; центры частотных полос в модели iEQ 15 отстоят
друг от друга на интервал 2/3 октавы, в соответствии со стандартом ISO.
Кнопка Low-Cut: включает (при этом загорается светодиод) или выключает схему обрезного
НЧ фильтра Бесселя (18 дБ/октава, 40 Гц). Нажатие кнопки включает фильтр в звуковой тракт
эквалайзера.
Основные виды коммутации
Эквалайзеры серии iEQ оборудованы симметричными входами и выходами, поэтому могут
работать с источниками как симметричного, так и несимметричного звукового сигнала линейного
уровня.
Чтобы подключить Ваш эквалайзер к другим компонентам звуковой системы, сделайте
следующее:
• Прежде чем осуществлять коммутацию, отключите питание всех входящих в систему
устройств.
• Установите эквалайзер в стандартной рэковой стойке.
Это делается с помощью входящих в комплект поставки винтов. Окружающая температура
включенного прибора не должна превышать 45°C. Кроме того, несмотря на то, что корпус
защищает схему от наведенных радиочастотных и магнитных помех, их источники следует
удалить от эквалайзера как можно дальше.
• Осуществите коммутацию с помощью разъемов XLR, 1/4" TRS или Euroblock (в
соответствии с требованиями системы)
