Ïåðåäíÿÿ ïàíåëü dbx 223/223xl, Ñòåðåî 2-õ ïîëîñíûé ðåæèì, Õ ïîëîñíûé ìîíî ðåæèì – Инструкция по эксплуатации dbx 223Xl
Страница 7: Стерео 2-х полосный режим, Х полосный моно режим
40 Hz
INPUT
INPUT
LOW CUT
LOW CUT
x10
XOVER FREQ
LOW/MID
LOW/HIGH
LOW OUTPUT
LOW OUTPUT
HIGH OUTPUT
GAIN
dB
-12
-6
+6
0
+12
INPUT
LOW CUT
MID/HIGH
LOW/HIGH
MID OUTPUT
LOW OUTPUT
HIGH OUTPUT
HIGH OUTPUT
40 Hz
x10
XOVER FREQ
GAIN
dB
-12
-6
+6
0
+12
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
Hz
45
70
350
240
140
960
680
-
GAIN
dB
-10
0
+6
-30
Hz
45
70
350
240
140
960
680
-
GAIN
dB
-10
0
+6
-30
INV
INV
INV
INV
MONO
STEREO
CHANNEL TWO
CHANNEL ONE
1 2 3 4 5 6
7
8
9 10 11 12 13 14 15 16 17
18
7
[18]
MONO Светодиодный индикатор работы в моно режиме.

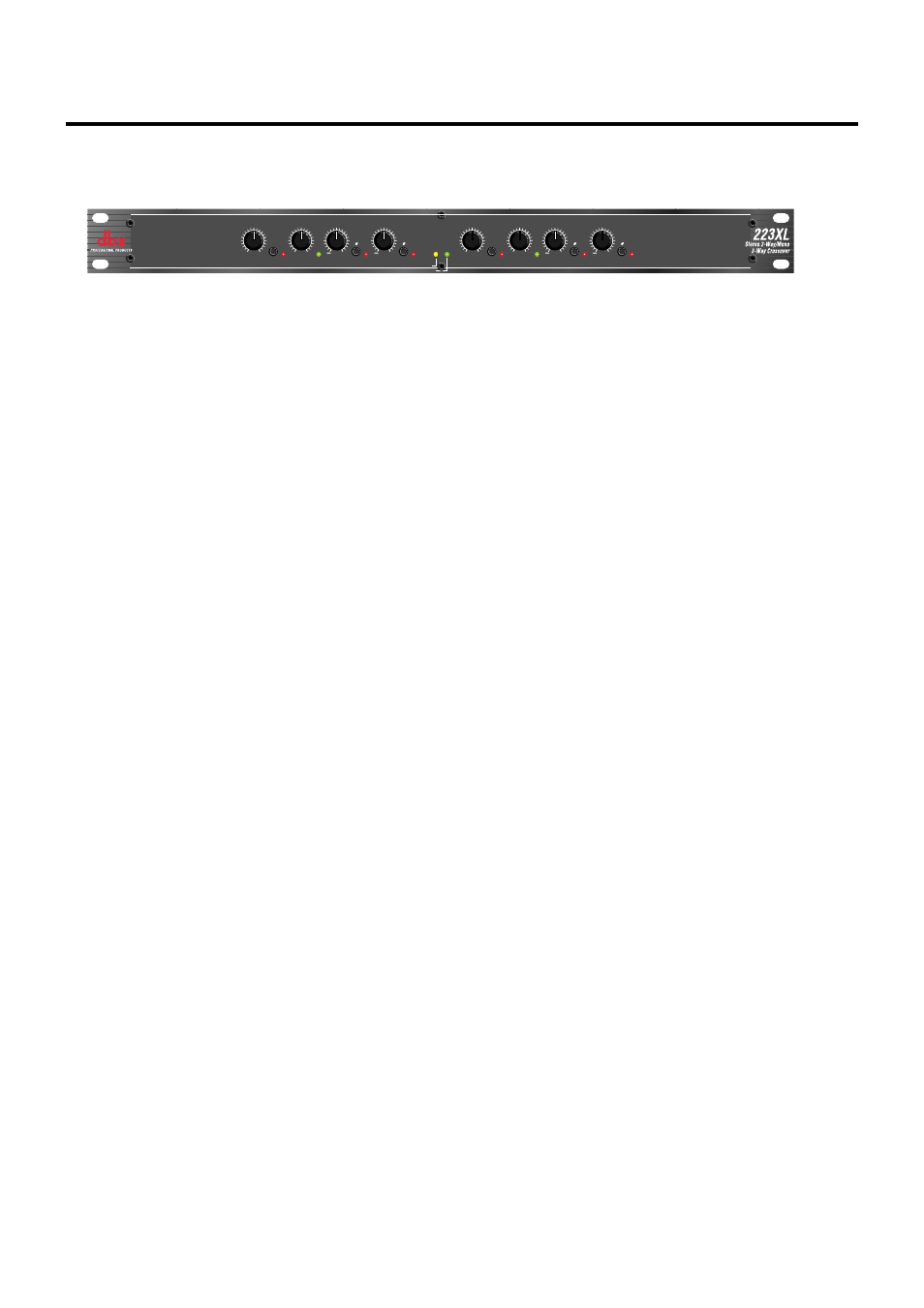

Передняя панель dbx 223/223XL
Примечание: Между передними панелями устройств 223 и 223 XL разницы нет. Таким
образом, представленная ниже панель 223XL представляет как модели 223 так и 223XL.
Стерео 2-х полосный режим
В 2-х полосном стерео режиме, регуляторы, отмечены ниже горизонтальной голубой линии.
Функции канала 1 и канала 2 в стерео режиме идентичны. Регуляторы передней панели, не
описанные в этом разделе, при работе в 2-х полосном стерео режиме нактивны.
[1] & [5]
INPUT GAIN Регулирует уровень INPUT (входного сигнала) с коэффициентом
усиления +/- 12 дБ.
[9] & [15]
LOW CUT
Переключение для выбора высокочастотного сигнала 40Гц. При
выборе загорается светодиодный индикатор.
[2] & [6]
LOW/HIGH
Выбор точки кросовера между выходами LOW и HIGH.
[10] & [16]
X10 LED
Указывает на то, что диапазон частот кроссовера LOWHIGH со-
ставляет от 450Гц до 9.6кГц.
[3] & [7]
LOW OUTPUT
Регулирует уровень выхода нижней частоты в диапазоне от
бесконечности до +6дБ
[11] & [17]
PHASE INVERT
Переключатель для инвертирования полярности на выхо-
де LOW. Индикатор обозначает инвертирование фазы.
[4] & [8]
HIGH OUTPUT
Регулирует уровень выхода верхней частоты в диапазоне от
бесконечности до +6дБ
[12] & [18]
PHASE INVERT
Переключатель для инвертирования полярности на выхо-
де HIGH. Индикатор обозначает инвертирование фазы.
[14]
STEREO
Светодиодный индикатор работы в стерео режиме.
3-х полосный моно режим
В 3-х полосном моно режиме, регуляторы, отмеченные выше горизонтальной голубой линии.
Регуляторы передней панели, не описанные в этом разделе, при работе в 3-х полосном моно
режиме нактивны. Светодиодные индикаторы для неработающих регуляторов в 3-х полос-
ном моно режиме отключены.
[1]
INPUT GAIN Регулирует уровень INPUT (входного сигнала) с коэффициентом усиле-
ния +/- 12 дБ.
[9]
LOW CUT
Переключение для выбора высокочастотного сигнала 40Гц. При выборе
загорается светодиодный индикатор.
[2]
LOW/MID
Выбор точки кросовера между выходами LOW и MID.
[10]
X10 LED
Указывает на то, что диапазон частот кроссовера LOW/ MID составляет
от 450Гц до 9.6кГц.
[6]
MID/HIGH
Выбор точки кросовера между частотами MID и HIGH .
[16]
X10 LED
Указывает на то, что диапазон частот кроссовера MID/HIGH составляет
от 450Гц до 9.6кГц.
[4]
LOW OUTPUT
Регулирует уровень выхода нижней частоты в диапазоне от беско-
нечности до +6дБ
[11]
PHASE INVERT
Переключатель для инвертирования полярности на выходе LOW.
Индикатор обозначает инвертирование фазы.
[7]
MID OUTPUT Регулирует уровень выхода MID частоты в диапазоне от бесконечности
до +6дБ
[17]
PHASE INVERT
Переключатель для инвертирования полярности на выходе MID.
Индикатор обозначает инвертирование фазы.
[8]
HIGH OUTPUT
Регулирует уровень выхода HIGH частоты в диапазоне от беско-
нечности до +6дБ
[18]
PHASE INVERT
Переключатель для инвертирования полярности на выходе HIGH
. Индикатор обозначает инвертирование фазы.
[13]
MONO Светодиодный индикатор работы в моно режиме.
