Страница 6: Х полосный стерео режим, Х полосный моно режим

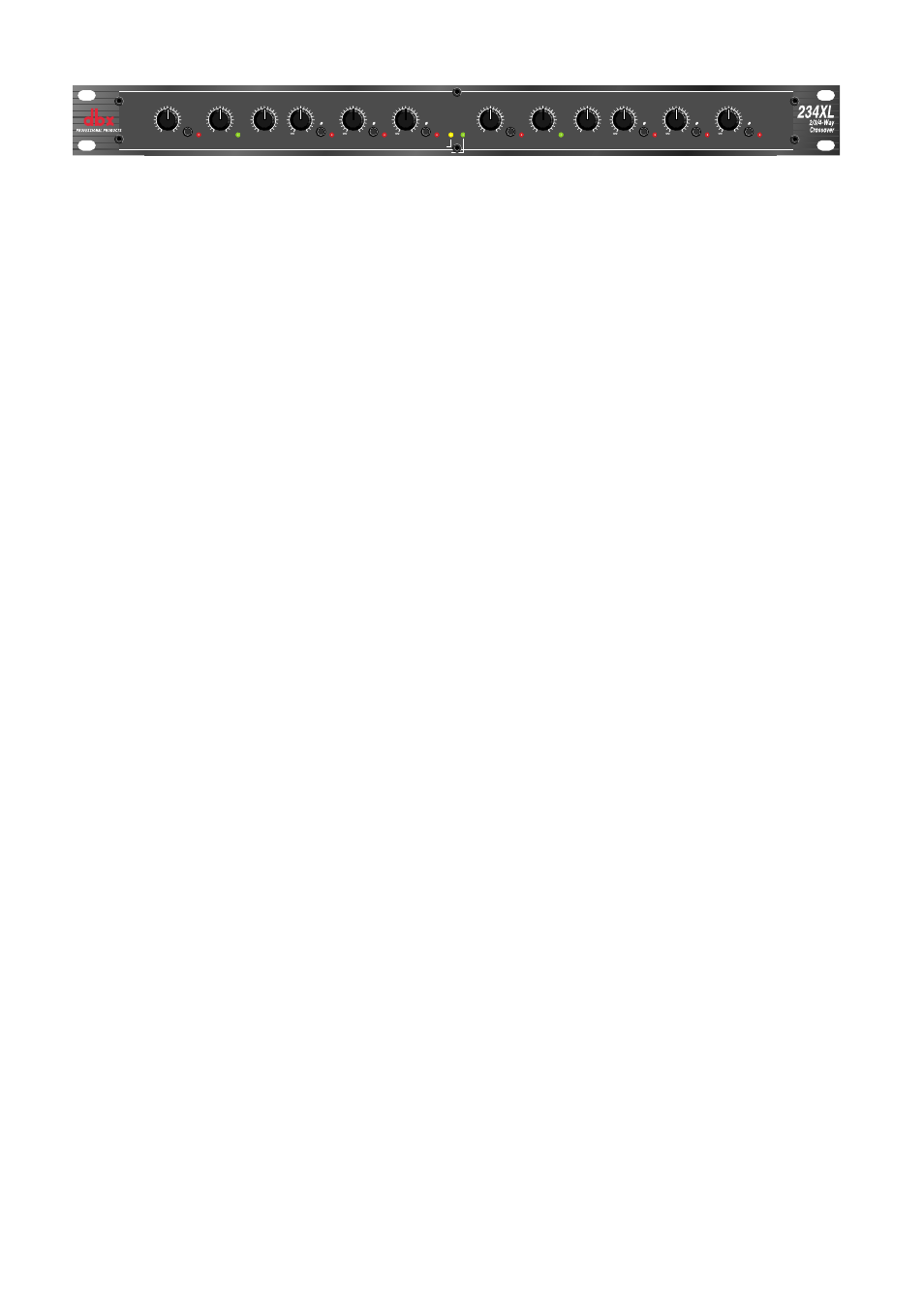

INPUT
INPUT
LOW CUT
LOW CUT
x10
LOW/LOW-MID
LOW/MID
LOW-MID/HIGH-MID
MID/HIGH
LOW OUTPUT
LOW OUTPUT
LOW-MID OUTPUT
MID OUTPUT
HIGH OUTPUT
INPUT
LOW CUT
LOW/MID
HIGH-MID/HIGH
MID/HIGH
LOW OUTPUT
HIGH-MID OUTPUT
HIGH OUTPUT
MID OUTPUT
HIGH OUTPUT
GAIN
dB
-12
-6
+6
0
+12
XOVER FREQ
Hz
45
70
680
350
240
140
960
XOVER FREQ
Hz
450
700
6.8k
3.5k
2.4k
1.4k
9.6k
x10
GAIN
dB
-12
-6
+6
0
+12
XOVER FREQ
Hz
45
70
680
350
240
140
960
XOVER FREQ
Hz
450
700
6.8k
3.5k
2.4k
1.4k
9.6k
MONO
STEREO
40 Hz
40 Hz
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
INV
INV
INV
INV
INV
INV
CHANNEL ONE
CHANNEL TWO
1 2 3 4 5 6
7
8 9 10
11
12
13 14 15 16 17 18 19 20 21
22 23 24
6
3-х полосный стерео режим
В 3-х полосном стерео режиме, регуляторы, отмеченные ниже горизонтальной голубой ли-
нии. Функции канала 1 и канала 2 в стерео режиме идентичны. Регуляторы передней
панели, не описанные в этом разделе, при работе в 2-х полосном стерео режиме нактивны.
[1] & [7]
INPUT GAIN Регулирует уровень INPUT (входного сигнала) с коэффициентом
усиления +/- 12 дБ.
[13] & [20]
LOW CUT
Переключение для выбора высокочастотного сигнала 40Гц. При
выборе загорается светодиодный индикатор.
[2] & [8]
LOW/MID*
Выбор точки кросовера между выходами LOW и HIGH.
[14] & [21]
X10 LED
Указывает на то, что диапазон частот кроссовера LOWHIGH со-
ставляет от 450Гц до 9.6кГц.
[3] & [9]
MID/HIGH*
Выбор точки кросовера между выходами MID и HIGH.
[4] & [10]
LOW OUTPUT
Регулирует уровень выхода нижней частоты в диапазоне от
бесконечности до +6дБ
[15] & [22]
PHASE INVERT
Переключатель для инвертирования полярности на выхо-
де LOW. Индикатор обозначает инвертирование фазы.
[5] & [11]
MID OUTPUT Регулирует уровень выхода средней частоты в диапазоне от бес-
конечности до +6дБ
[16] & [23]
PHASE INVERT
Переключатель для инвертирования полярности на выхо-
де LOW. Индикатор обозначает инвертирование фазы.
[6] & [12]
HIGH OUTPUT
Регулирует уровень выхода верхней частоты в диапазоне от
бесконечности до +6дБ
[17] & [24]
PHASE INVERT
Переключатель для инвертирования полярности на выхо-
де HIGH. Индикатор обозначает инвертирование фазы.
[19]
STEREO
Светодиодный индикатор работы в стерео режиме.
4-х полосный моно режим
В 4-х полосном моно режиме, регуляторы, отмеченные выше горизонтальной голубой линии.
Регуляторы передней панели, не описанные в этом разделе, при работе в 4-х полосном моно
режиме нактивны. Светодиодные индикаторы для неработающих регуляторов в 4-х полос-
ном моно режиме отключены.
[1]
INPUT GAIN Регулирует уровень INPUT (входного сигнала) с коэффициентом усиле-
ния +/- 12 дБ.
[13]
LOW CUT
Переключение для выбора высокочастотного сигнала 40Гц. При выборе
загорается светодиодный индикатор.
[2]
LOW/LOW-MID*
Выбор точки кросовера между выходами LOW и LOW-MID.
[14]
X10 LED
Указывает на то, что диапазон частот кроссовера LOW/LOW-MID состав-
ляет от 450Гц до 9.6кГц.
[3]
LOW-MID/HIGH-MID Выбор точки кросовера между выходами LOW-MID и HIGH-MID.
[9]
HIGH-MID/HIGH
Выбор точки кросовера между выходами HIGH-MID и HIGH .
[4]
LOW OUTPUT
Регулирует уровень выхода нижней частоты в диапазоне от беско-
нечности до +6дБ
[15]
PHASE INVERT
Переключатель для инвертирования полярности на выходе LOW.
Индикатор обозначает инвертирование фазы.
[5]
LOW-MID OUTPUT Регулирует уровень выхода LOW-MID частоты в диапазоне от бес-
конечности до +6дБ
[16]
PHASE INVERT
Переключатель для инвертирования полярности на выходе LOW-
MID. Индикатор обозначает инвертирование фазы.
[11]
HIGH-MID OUTPUT Регулирует уровень выхода HIGH-MID частоты в диапазоне от
бесконечности до +6дБ
[23] PHASE INVERT
Переключатель для инвертирования полярности на выходе
HIGHMID. Индикатор обозначает инвертирование фазы.
[12]
HIGH OUTPUT
Регулирует уровень выхода HIGH частоты в диапазоне от беско-
нечности до +6дБ
[24] PHASE INVERT
Переключатель для инвертирования полярности на выходе HIGH
. Индикатор обозначает инвертирование фазы.
