Далее Вы узнаете, как Вы можете осуществить сборку
шаг за шагом.
1) Положите обе боковины  +  на пол и прикрутите с
помощью четырех болтов S1 блок педалей  к обеим
боковинам.
2) Выведите кабель блока педалей на нижней стороне, так
чтобы он свободно лежал на полу.
3) Поставьте раму, состоящую из боковин и блока педалей,
так чтобы она стояла вертикально.
4) Установите защитную перегородку  под небольшим
углом на ножки обеих боковин и наклоните затем
верхнюю часть защитного экрана в сторону
металлических уголков обеих боковин.
5) Зафиксируйте защитную перегородку вверху четырьмя
болтами S2 на металлическом уголке боковин и шестью
болтами S3 внизу на блоке педалей.
Рис. 2.1: Детали и болты для EG2080
S3
S2
S1
S1
S2
S4

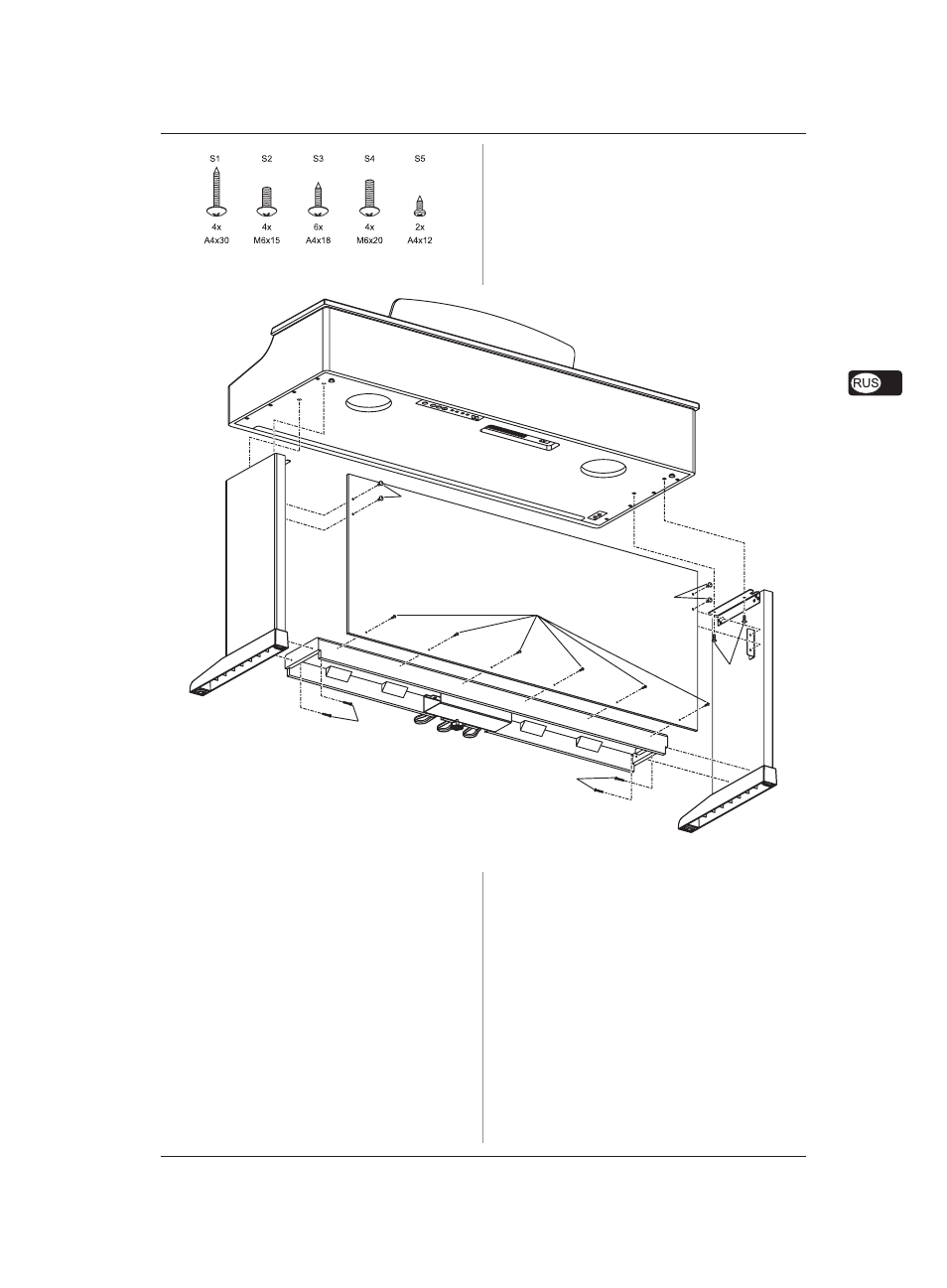

Рис. 2.2: Сборка EG2080
Все болты соответственно пронумерованы (S1-S5). Эти
названия Вы найдете как в последующих рисунках, так и в
тексте, чтобы Вы знали, для чего какие болты
предназначены.
Следующая иллюстрация показывает, как
осуществляется сборка.
6) Поднимите клавиатурную панель  вдвоем на раму.
При этом сначала установите переднюю сторону
клавиатурной панели – начиная с задней стороны рамы
- на боковины, а затем осторожно подвиньте
клавиатурную панель вперед. В случае необходимости
предотвратите ногой скольжение рамы вперед.
Проследите за тем, чтобы выдающиеся штифты на
нижней стороне клавиатурной панели попали в
соответствующие направляющие на уголках.
2. РУКОВОДСТВО ПО СБОРКЕ
