26
EUROGRAND EG2080- RW/BK
10. ПРИЛОЖЕНИЕ
10.1 Кабели
Далее Вы получите обзорную информацию по кабелям, необходимую для соединения кабелями Вашего цифрового пианино.
Кабели не входят в объем поставки.
В зависимости от цели использования Вам нужны переходные кабели для соединения различных разъемов. Для этого Вы
можете использовать переходные кабели или переходные штекеры (напр., с гнезда на штекерный RCA-разъём). Однако
предпочтительно выбирать кабели, а не переходные штекеры, так как это может повлиять на качество сигнала из-за
плохого контакта штекеров.

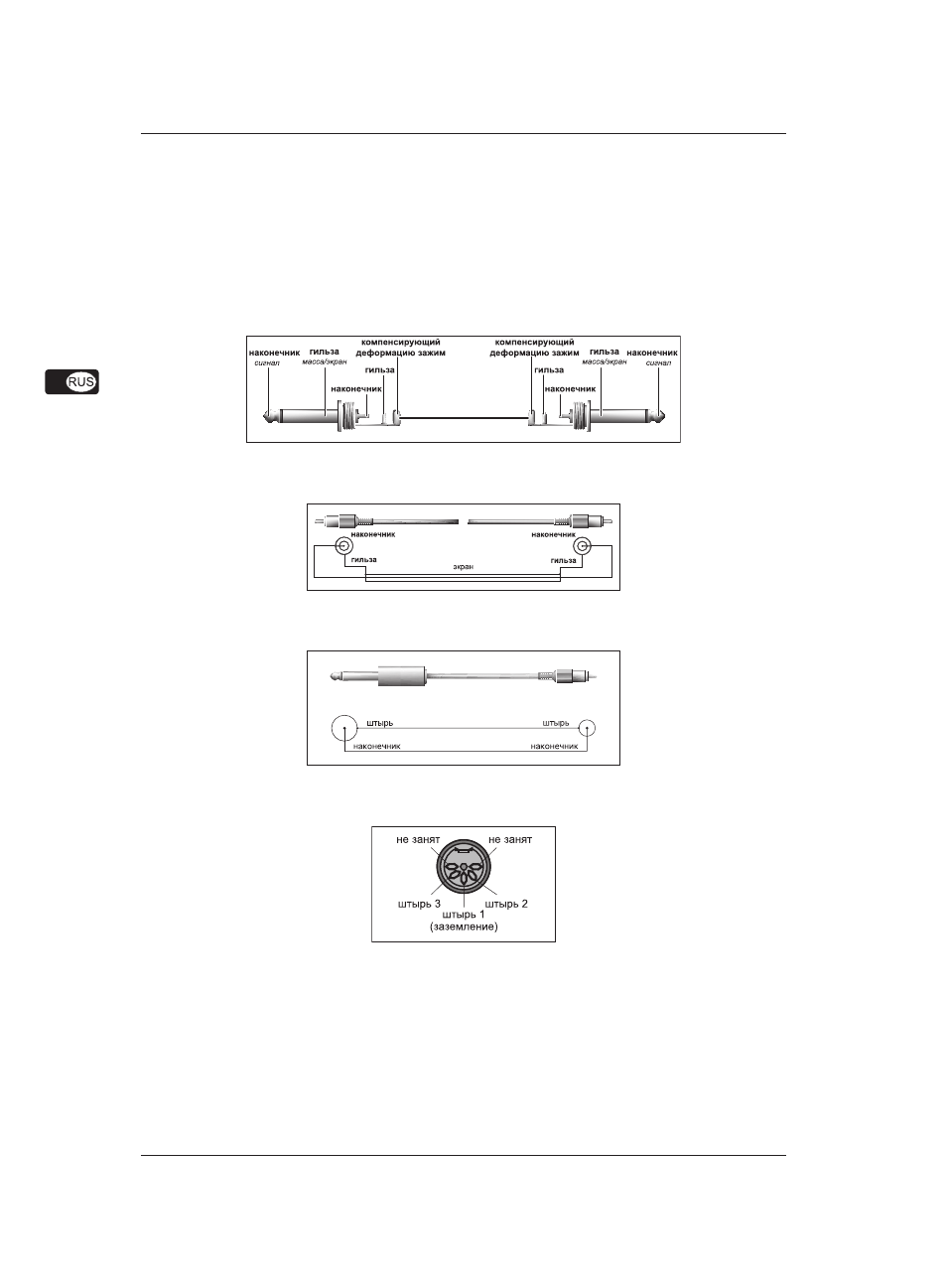

10.1.1 Несимметричный 6,3-мм кабель
Рис. 10.1: Несимметричный контактный кабель с моноконтактными штекерами 6,3-мм
10.1.2 RCA-кабель
Рис. 10.2: HiFi-кабель с защёлкой
10.1.3 6,3-мм/RCA-кабель
Рис. 10.3: 6,3-мм/RCA-кабель
10.1.4 MIDI-Кабель
Рис. 10.4: Распределение контактов MIDI-штекера
10. ПРИЛОЖЕНИЕ
