-9-

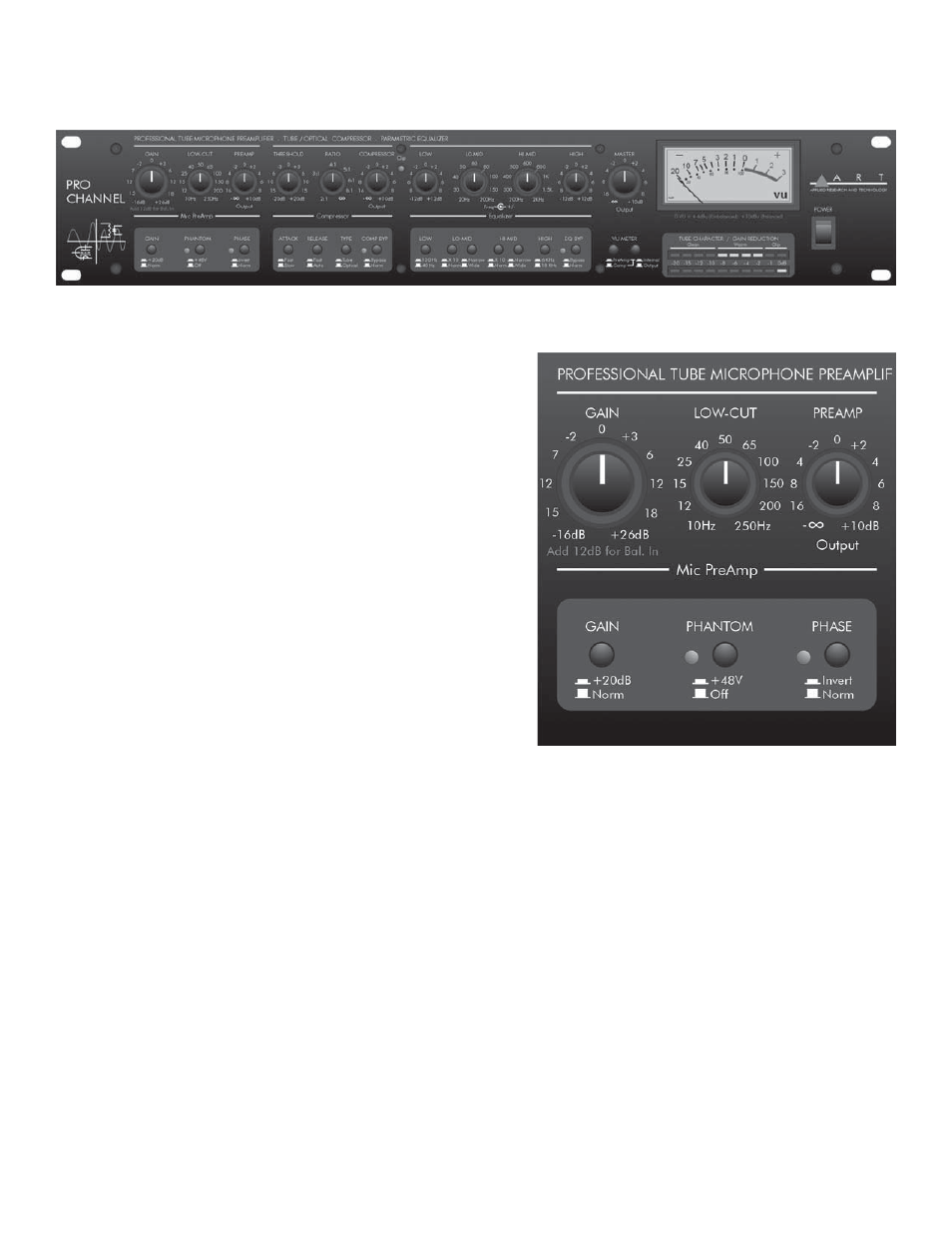

Органы управления и индикаторы

на передней панели

Цепь предварительного усилителя

Ручка контроля усиления

Ручка контроль усиления настраивает входное усиле-

ние Pro Channel. Поверните ручку по часовой стрел-

ке для увеличения усиления и против часовой стрелки

для его уменьшения. Калибровка на передней панели

(-11дБ до +30 дБ) относится к переключателю усиления

(см. Следующий раздел) в позиции «Norm» с входом,

направленным на несбалансированный входной разъем

1/4 ”. Использование входного подключения XLR (сба-

лансированного) дает дополнительное усиление 12 дБ,

при этом получаем диапазон регулировки от +1 дБ до

+42 дБ. При настройке контроля усиления смотрите на

первые 10 сегментов Таблицы Характеристик Лампы

(прямо под индикатором VU) для визуальной проверки

внутреннего уровня сигнала Pro Channel.
Подсказка: «приятная точка» Pro Channel - это ког-

да все четыре желтых «теплых» светодиода в измери-

теле характеристик лампы горят, и первый красный

светодиод «перегрузки» мигает изредка.

Переключатель усиления

Используйте переключатель усиления для добавления 20 дБ усиления к диапазону регули-

ровки усиления (описано выше). С включенным переключателем, диапазон усиления нахо-

дится в пределах +9 до +50 дБ, с использованием несбалансированного входа (или +21 до

+62 дБ при использовании сбалансированного входа).
Примечание: С большинством микрофонных приложений, вы убедитесь в необходимости

в использовании Pro Channel с включенным переключателем усиления +20 дБ. (Используй-

те наиболее подходящие настройки для выполнения ваших задач.)

Переключатель фантомного питания

Pro Channel способен обеспечить электрическое питание любых микрофонов, использующих фан-

томное питание +48 В постоянного тока. Проконсультируйтесь с документацией вашего микрофо-

на, чтобы убедиться, что фантомное питание необходимо. При включении переключателя фантом-

ного питания, питание подается на контакты 2 и 3 сбалансированного входного разъема XLR.
Примечание: Убедитесь, что выход Pro Channel приглушен или отключен, когда переклю-
