Индикатор clip, Цепь эквалайзера – Инструкция по эксплуатации Art Pro Channel
Страница 12
-13-
компрессором для лучшего соотношения сигнал/шум. Если вы хотите использовать ком-
прессор для увеличения усиления, используйте индикатор VU для наблюдения за уровнем
выхода Pro Channel, или используйте индикатор на вашем рекордере или микшере чтобы
убедиться, что вы не перегружаете следующее устройство в цепи сигнала.
Индикатор Clip
Красный светодиод Clip, расположенный между секциями компрессора и эквалайзера, от-
слеживает уровень эквалайзера в нескольких внутренних точках. Он будет светиться при
достижении уровня на 6 дБ ниже доступного потолок. Когда индикатор Clip горит, уровень
внутри эквалайзера слишком высокий; отключите регулятор выхода предусилителя или
уровень выхода устройства, подключенного в точку ввода Comp In.

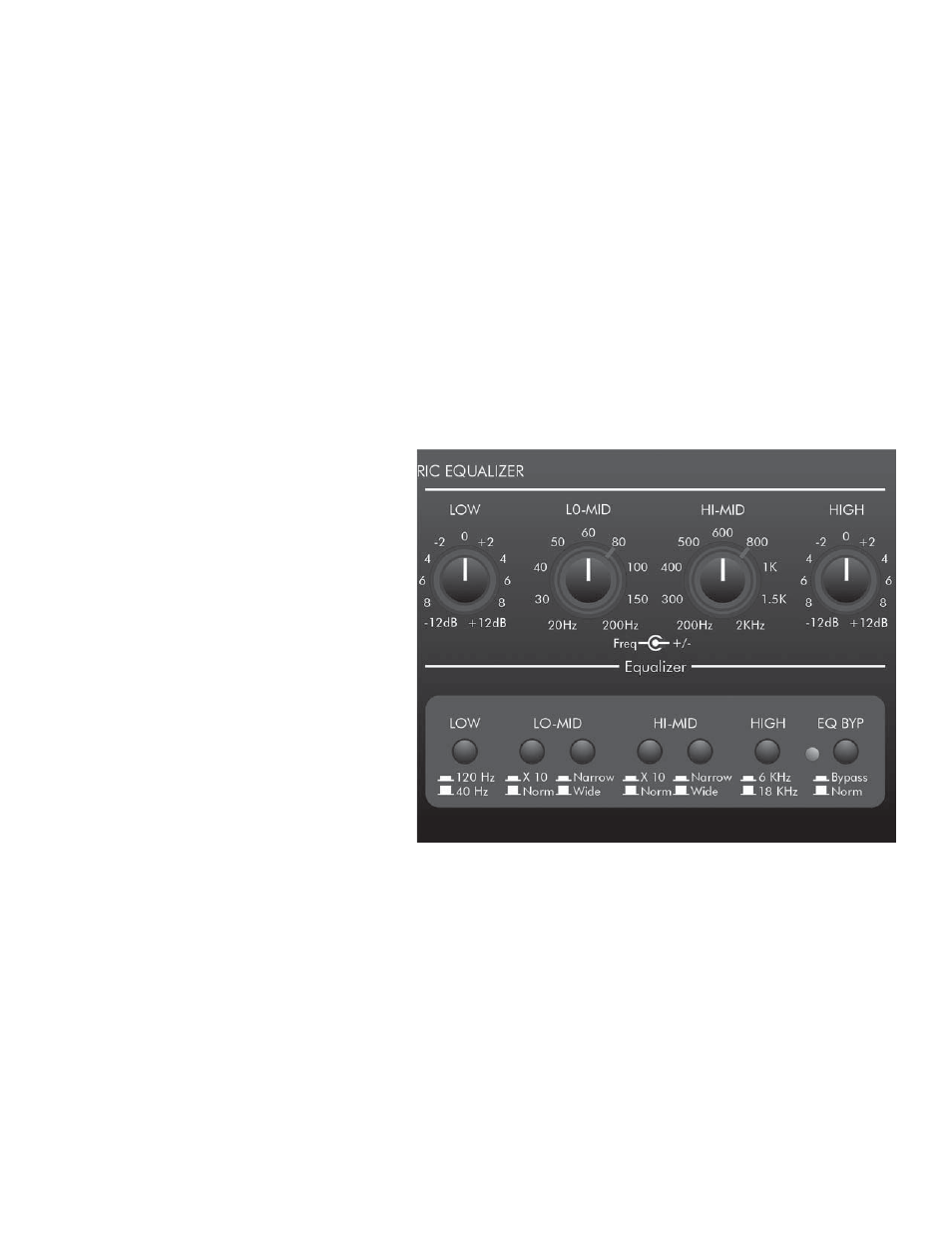

Цепь эквалайзера
Цепи эквалайзера в Pro Channel это
ламповый, полупараметрический,
четырехполосный эквалайзер. Все
полосы перекрываются, давая вам
абсолютную гибкость настройки.
Нормальная полоса пропускания
каждого фильтра намеренно расши-
рена для извлечения более музы-
кального звука.
Регулятор Low
Регулятор Low настраивает сглажива-
ющий фильтр с выбираемой угловой
частотой 40 Гц или 120 Гц.
Две частоты выбираются при помощи
переключателя Low (см. выше). Сгла-
живающий фильтр низких частот вли-
яет на все частоты ниже угловой частоты при применении усиления или среза. Другими
словами, срез на 40 Гц также срезает 30 Гц, 20 Гц, и пр. Регулировка Low имеет диапазон
регулирования ±12 дБ.
Переключатель Low
Переключатель Low выбирает угловую частоту регулятора Low. В позиции «out», угловая
частота - 40 Гц. В позиции «in», угловая частота – 120 Гц.
Частота 40 Гц велика для усиления сверхнизких частот, таких как в бас-гитарах или боль-
шом барабане (бочке). Срез 40 Гц может также помочь «очистить» микширования, которые
звучат «грязно» или «расплывчато» на низких частотах.
120 Гц это обычно низший уровень для вокала, гитар и томов. Усиление 120 Гц может до-
