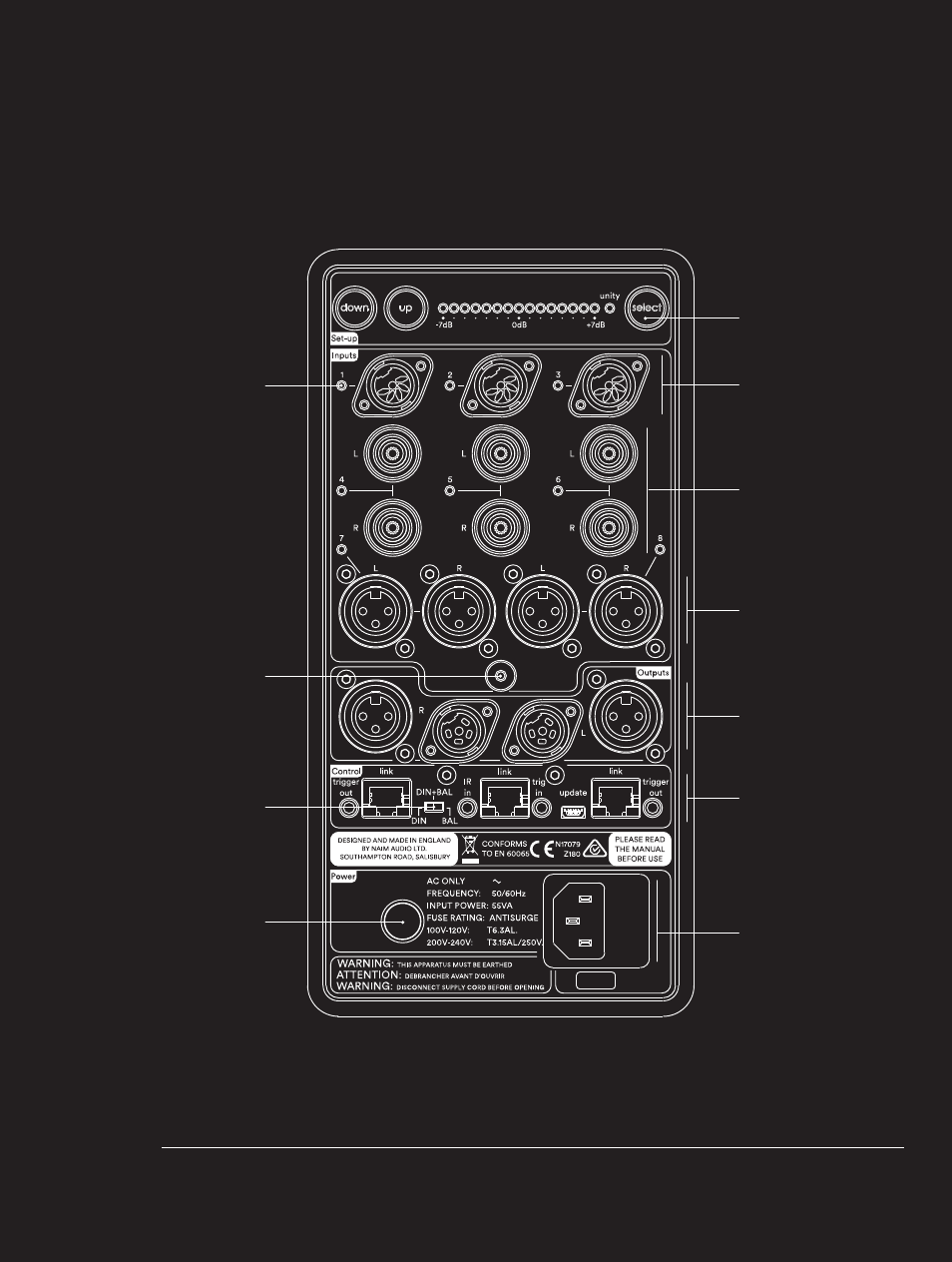

2 . 2 П А Н Е Л Ь П О Д К Л Ю Ч Е Н И Я N A C S 1
E2378
Входы DIN: 1, 2 и 3
Настройка усиления и
маршрута следования
входного сигнала
Входы phono: 4, 5 и 6
Верхние разъемы: левые
Нижние разъемы: правые
Выходы:
XLR: симметричные
DIN: несимметричные
Управление:
RJ45:
шина CAN-BUS x 3
RS232 x 1
Разъем: Триггер (вход) x 1
Триггер (выход) x 2
IR (вход) x 1
USB: Обновление
встроенного ПО
Разъемы XLR для
симметричного
подключения 7 и 8
Сетевой разъем и
предохранитель
Индикатор входа
Переключатель выбора
выходного разъема
Дополнительная клемма
заземления сигнала
Выключатель питания
