13
2 . 1
А У Д И О В Х О Д Ы И С О Е Д И Н Е Н И Я N A C S 1
Предусилитель NAC S1 оборудован пятью стерео аналоговыми линейными аудиовходами, через
которые подключаются источники аналоговых выходных сигналов, например, проигрыватели
компакт-дисков, стримеры, аудиовизуальные процессоры, цифро-аналоговые преобразователи,
фонокорректоры или музыкальные серверы. Подключение входов выполняется через разъемы для
подключения, расположенные на панели подключения. См. рисунок 2.2.
Разъемы для подключения включают три 5-контактных разъема DIN, три пары левых/правых
разъемов RCA phono и две пары левых/правых разъемов XLR для симметричного подключения.
Каждый из этих восьми физических входов можно «связать» с одним из пяти встроенных входов
предусилителя.
Маршрут следования входного сигнала по умолчанию для NAC S1 показан ниже:
Н А З В А Н И Е В Х О Д А
В Х О Д Н О Й Р А З Ъ Е М ( Р А З Ъ Е М Ы )
C D
1 (5-контактный DIN)
S T R E A M
2 (5-контактный DIN)
A V
4 (пары разъемов RCA phono)
P H O N O
3 (5-контактный DIN)
A U X
7 (симметричная пара разъемов XLR)
Две пары входных разъемов RCA phono (входы 5 и 6) и одна пара разъемов XLR для симметричного
подключения (вход 8) по умолчанию не связаны ни с одним из входов предусилителя. Порядок
изменения маршрута следования входного сигнала от разъема по умолчанию описан в главе 4.1.
П Р И М Е Ч А Н И Е . Отличие симметричных входов от традиционных «заземленных» входов состоит
в том, что используются отдельный провод заземления и отрицательный провод. В традиционном
«заземленном» сигнальном соединительном кабеле провод заземления и отрицательные провода
являются общими. При симметричном подключении в качестве отрицательных проводов и заземления
используются отдельные провода. В случае симметричного подключения предусилителя и усилителей
мощности друг к другу возможные шумы и помехи существенно снижаются, особенно при использовании

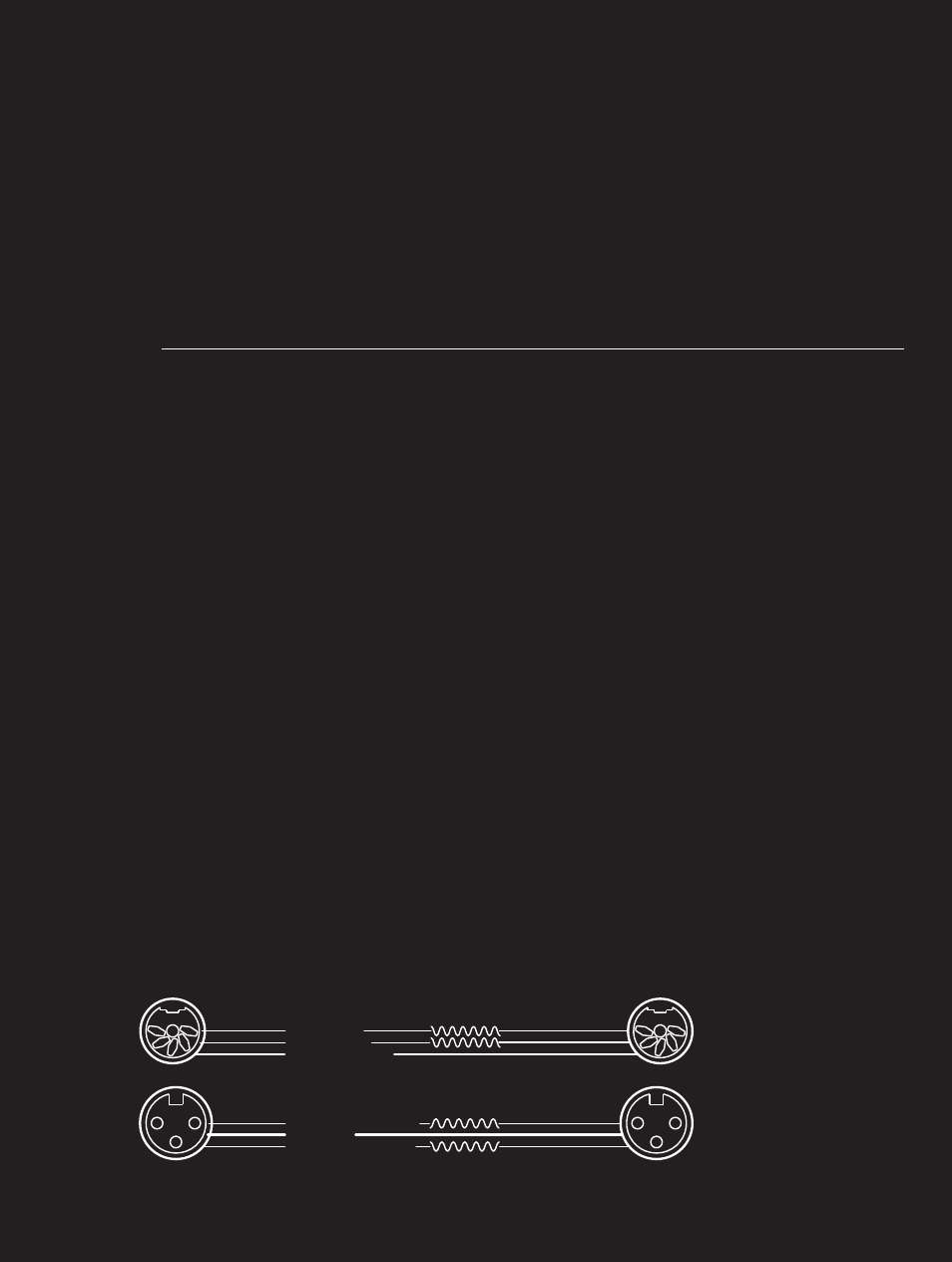

длинных кабелей. На рисунке ниже показаны симметричные и несимметричные взаимоподключения.
общее заземление
левый сигнал
правый сигнал
заземление
положительный сигнал
отрицательный сигнал
Соединительный кабель для заземленного стерео
подключения
Соединительный кабель для симметричного моно подключения (для
стерео требуются два)
