9

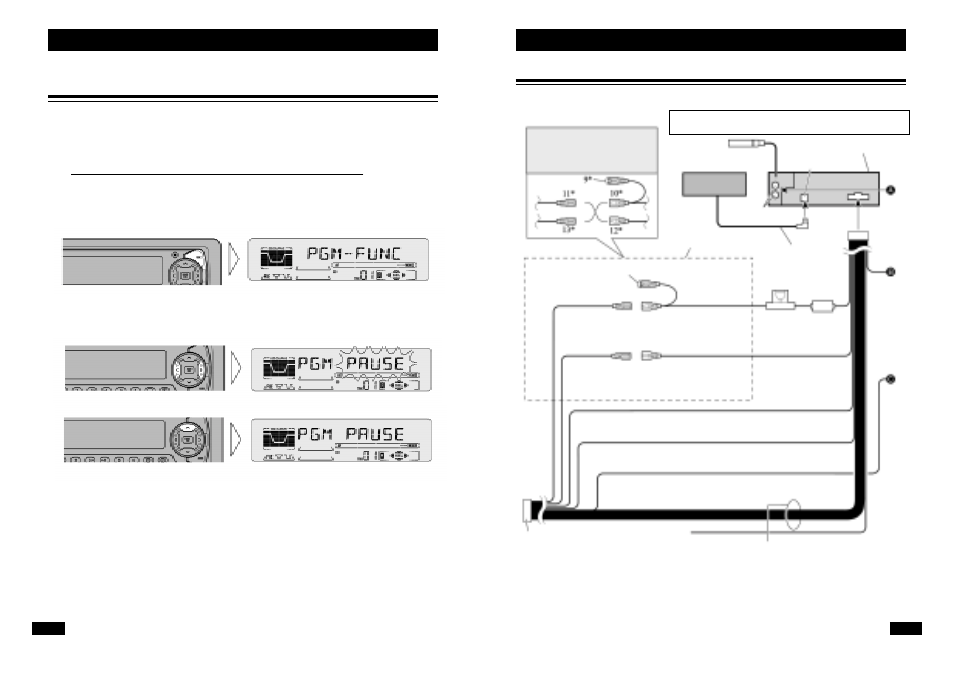

Схема проводных соединений
Установка в автомобиле, не имеющем разъема ISO
Используйте шнур питания, поставляемый в комплекте с устройством.
Это изделие имеет маркировку проводов, соответствую-
щую требованиям новой системы цветовой кодировки.
Примечание
В зависимости от типа автомобиля, назна-
чения выводов 11* и 13* могут быть раз-
личными. В этом случае следите за тем,
чтобы выводы соединялись следующим об-
разом: 10* с 13*, а 12* с 11*.
Антенный вход
Вход IP-Bus (синий)
Данное изделие
Кабель IP-Bus
Выход сабвуфера
или выход сигнала без
подавления по уровню
Многодисковый
проигрыватель
компакт-дисков
(продается отдельно)
Соединяйте между собой
провода одного цвета.
Колпачок (9*)
Если этот вывод не используется,
то не снимайте колпачок.
Желтый (11*)
Резервный (или к
контакту замка за-
жигания «вспомога-
тельные приборы»).
Желтый (10*)
К контакту, всегда находя-
щемуся под напряжением,
независимо от положения
ключа зажигания.
Держатель
предохранителя
Красный (13*)
К контакту замка за-
жигания «вспомога-
тельные приборы»
(или резервный)
Красный (12*)
К электрическому выводу, уп-
равляемому ключом зажига-
ния (12 В постоянного тока) в
положениях «вкл» или «выкл».
Оранжевый
К разъему выключателя освещения.
Черный (масса)
К металлическим деталям корпуса автомобиля.
Разъем ISO
Примечание
На некоторых ав-
томобилях разъем
ISO разделен на две
части. В таком слу-
чае подключите
обе части разъема.
Желтый с черным
Если Вы пользуетесь сото-
вым телефоном, то соеди-
ните его с разъемом «Audio
Mute» [Подавление звука]
сотового телефона. Если
сотовый телефон отсут-
ствует, то данный провод
не используется.
Провода подключения громкоговорителей
Белый: передний левый (+)
Белый с черным: передний левый (-)
Серый: передний правый (+)
Серый с черным: передний правый (-)
Зеленый: задний левый (+) или не используется
Зеленый с черным: задний левый (-) или не используется
Фиолетовый: задний правый (+) или сабвуфер (+)
Фиолетовый с черным: задний правый (-) или сабвуфер (-)
60
Использование кнопки «PGM» [Программирование]
(«PGM-FUNC»)
При помощи кнопки «PGM» [Программирование] можно сохранить в памяти одну
из функций, содержащихся в меню функций.
Для каждого источника можно сохранить в памяти свою функцию.
n
Настройка кнопки «PGM» [Программирование]
1. В меню детальных настроек выберите режим настройки кнопки
«PGM» [Программирование] («PGM-FUNC»). (См. стр. 24).
Другие функции
2. Выберите функцию, которую следует присвоить кнопке «PGM»
[Программирование].
Держите в нажатом состоянии 2 секунды
3. Присвойте выбранную функцию этой кнопке.
После нажатия кнопки «BAND» [Диапазон] меню детальных настроек будет отклю-
чено.
