10
Примечание
Если вместо правого заднего громкого-
ворителя к системе подключен сабву-
фер, оставьте свободным провод задне-
го левого громкоговорителя. Более
подробные сведения содержатся в раз-
деле «Начальные установки» данного
руководства пользователя.

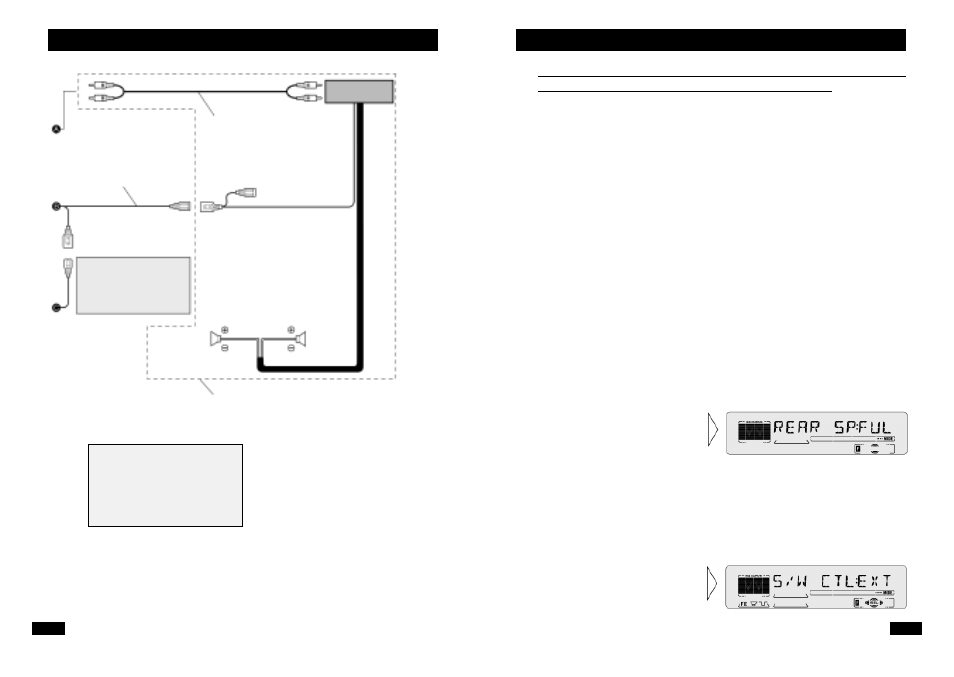

Усилитель мощности
(продается отдельно)
Подключение проводов с использо-
ванием двухштырьковых вилок
разъема RCA (продаются отдельно)
Голубой с белым
К контакту управления системой
усилителя мощности. (Максималь-
ный ток 300 мА, напряжение посто-
янного тока 12 В)
Голубой с белым
К контакту управления реле ав-
томобильной антенны. (Макси-
мальный ток 300 мА, напряже-
ние постоянного тока 12 В).
Дистанционное
управление системой
Сабвуфер
Сабвуфер
Данные соединения выполняются в том случае,
когда имеется самостоятельный усилитель
(продается отдельно).
Голубой с белым
Располож. контакта разъема ISO
зависит от типа автомобиля. Со-
едините между собой выводы 23 и
24, если контакт 5 находится под
управлен. антенны. В автомобилях
других типов никогда не следует
соединять выводы 23 и 24.
59
n
Режим выбора способа подключения задних громкогово-
рителей и контроллера сабвуфера («REAR SP)
Выходы задних громкоговорителей этого устройства можно подключать к громко-
говорителю полного диапазона («REAR SP:FUL») или к сабвуферу («REAR SP:S/
W»). Если для выходов задних громкоговорителей задана установка «REAR SP:S/
W», то выход заднего громкоговорителя можно подключить непосредственно к саб-
вуферу без использования дополнительного усилителя.
В соответствии с заводскими установками устройство настроено на соединение с гром-
коговорителем полного диапазона («REAR SP:FUL»).
Когда провода задних громкоговорителей соединены с громкоговорителями полно-
го диапазона (когда выбрана установка «REAR SP:FUL»), то сабвуфер можно под-
ключить через выход RCA. В этом случае имеется возможность выбора контроллера
сабвуфера (фильтр нижних частот, фаза): встроенного («S/W CTL:INT) или дополни-
тельного («S/W CTL:EXT»).
Примечание
l
Даже если эту установку изменить, сигнал на выход не поступит до тех пор, пока
в меню регулировки звучания не будет включен режим выхода сигнала без по-
давления (см. стр. 50) или режим сабвуфера (см. стр. 49).
l
После задания новой установки для контроллера сабвуфера восстановятся за-
водские установки для сабвуфера и выхода сигнала без подавления.
1. Нажмите кнопку «FUNCTION» [Функция] и выберите в меню на-
чальной настройки выбора способа подключения проводов задних
громкоговорителей и контроллера сабвуфера («REAR SP).
2. Установку способа подключе-
ния проводов задних громко-
говорителей можно изменить
при помощи кнопок▲
▲
▲
▲
▲
/▼
▼
▼
▼
▼
.
Примечание
l
Если к проводам задних громкоговорителей сабвуфер не подключен, выберите
установку «REAR SP:FUL».
l
Если к проводу заднего громкоговорителя подключен сабвуфер, задайте уста-
новку «REAR SP:S/W».
l
Когда задана установку «REAR SP:S/W», нельзя изменить установку для кон-
троллера сабвуфера.
3. При помощи кнопок )/*
можно изменить установку
для контроллера сабвуфера.
Начальная настройка
