Инструкция по эксплуатации Portable Winch Gas-powered pulling/lifting winch PCH1000
Страница 18
18
3.4.1 Установка каната на тяговую/подъемную лебедку Portable Capstan Winch
TM
ПРИ
РАБОТАЮЩЕМ
ДВИГАТЕЛЕ
КАТЕГОРИЧЕСКИ
ЗАПРЕЩАЕТСЯ
ПРИКАСАТЬСЯ К БАРАБАНУ ИЛИ ШКИВУ НА ВХОДЕ
КАНАТА.
1)

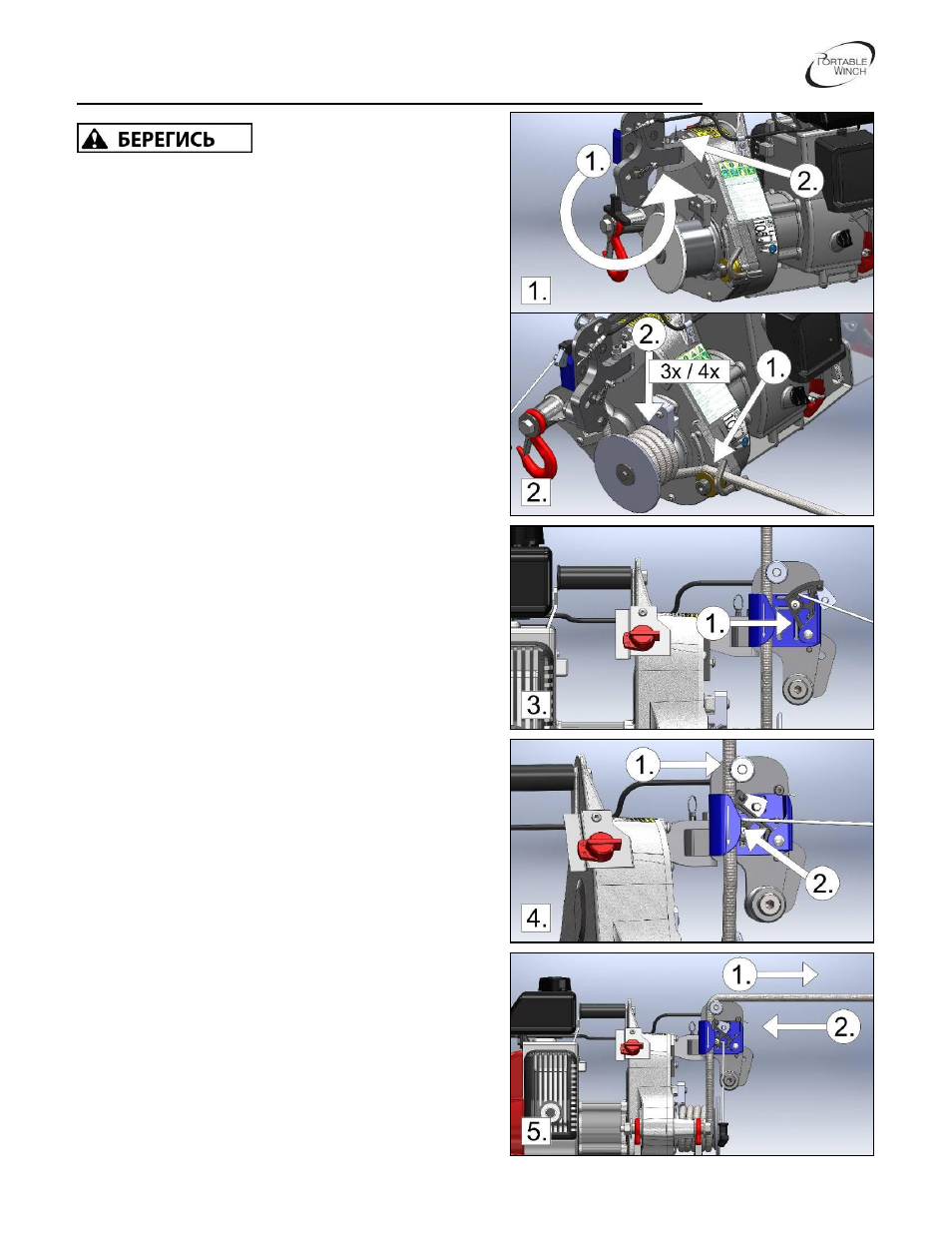

Рисунок 1. Откройте систему захвата каната (№
1) и зафиксируйте ее при помощи пружинного
фиксатора (№ 2).
2)
Запустите двигатель. Для прогрева необходимо
на 30 секунд оставить его на холостом ходу.
3)
Рисунок 2. Пропустите канат ЧЕРЕЗ канатную
скобу и шкив на входе каната (№1) и ПОД
барабаном (за исключением случаев, когда
используется опора лебедки для вертикальной
тяги (см. раздел 3.3.5.2). Обмотайте канат
вокруг барабана 3 или 4 оборота (№ 2).
4)
Рисунок 3. Вставьте канат в устройство системы
захвата
каната.
Для
этого
переведите
подпружиненный кулачковый рычаг вверх (№ 1).
Таким образом, у Вас будет достаточно
пространства для вставки каната.
5)
Рисунок 4. Убедитесь в том, что канат проходит
через ролик из нержавеющей стали (№ 1). Затем
переведите подпружиненный колпачковый рычаг
обратно к канату. Если канат отпущен, то при
помощи этого рычага груз будет удерживаться
автоматически (№ 2).
6)
Рисунок 5. После того как Вы начнете тянуть
канат (№ 1) включается газ и груз начинает
перемещается. ВАЖНО! Чтобы груз начал
перемещаться,
необходимо
тянуть
канат
ГОРИЗОНТАЛЬНО. Чтобы остановить движение
груза, прекратите тянуть канат (№ 2).
7)
Находитесь на расстоянии 1 м от лебедки и
тяните канат плавно и горизонтально до того, как
почувствуете нарастание натяжения каната.
8)
Осмотрите установку, чтобы убедиться в том, что
крепления лебедки и шкив на входе каната
выровнены по отношению к канату.
9)
Убедитесь в отсутствии контакта каната с
какими-либо объектами по его траектории.
10)
Потяните канат, после чего заведется двигатель
и лебедка начнет работу.
