Инструкция по эксплуатации Portable Winch Gas-powered pulling/lifting winch PCH1000
Страница 15
15

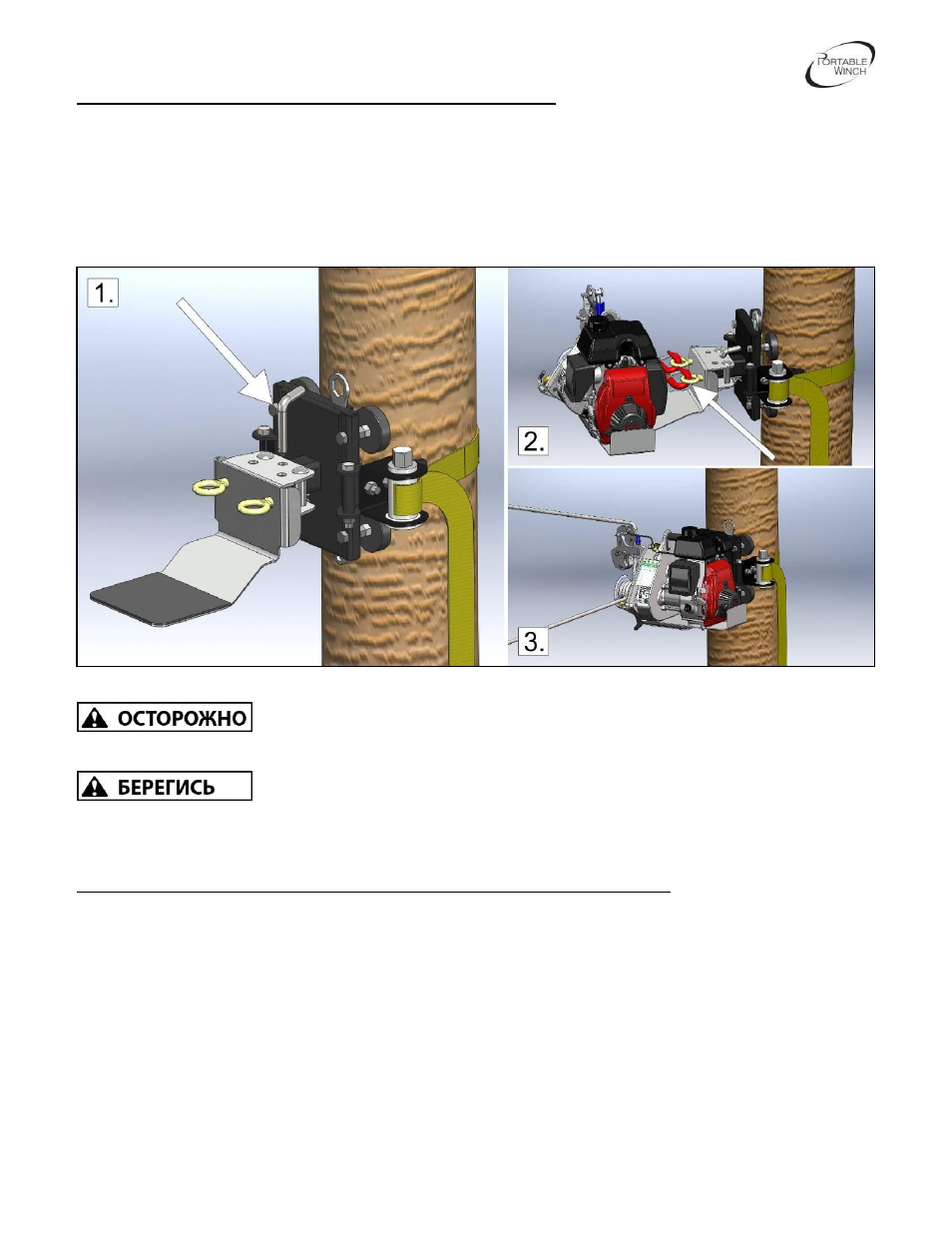

3.3.5.1 С использованием опорной плиты лебедки (PCA-1268)
После установки вертикальной платформы (раздел 3.3.5) выполните указанные ниже действия.
1)
Рисунок 1. Вставьте опорную плиту лебедки в квадратную трубу вертикальной платформы (PCA-
1263) и закрепите ее сцепным штырем и R-образным шплинтом.
Примечание. Боковое смещение можно отрегулировать, позиционируя болты в отверстиях.
2)
Рисунок 2. Вденьте крюки крепления лебедки в болты с ушками на опорной плите лебедке.
3)
Рисунок 3. Обмотайте барабан канатом и запустите лебедку. Лебедка автоматически выровняется
по отношению к грузу.
ДЛЯ ПРИМЕНЕНИЯ ТЯГИ ВНИЗ НЕОБХОДИМО УСТАНОВИТЬ ШКИВ ИЛИ РОЛИК
ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ОПОРНОЙ ПЛИТЫ ЛЕБЕДКИ.
ПОСЛЕ НЕСКОЛЬКИХ СЕКУНД ПРИМЕНЕНИЯ ТЯГОВОГО УСИЛИЯ С
ВЕРТИКАЛЬНОЙ ПЛАТФОРМОЙ, СБРОСЬТЕ НАТЯЖЕНИЕ С ПОРТАТИВНОЙ ТЯГОВОЙ/ПОДЪЕМНОЙ
ЛЕБЕДКИ PORTABLE CAPSTAN WINCH
TM
. ЕЩЕ РАЗ ПРОВЕРЬТЕ ПРОЧНОСТЬ УСТАНОВКИ И
КРЕПЛЕНИЯ КРЕПЕЖНОГО РЕМНЯ.
3.3.5.2 С использованием опоры лебедки для вертикальной тяги (PCA-1264)
После установки вертикальной платформы (раздел 3.3.5) выполните указанные ниже действия.
1)
Рисунок 1. Вставьте опору лебедки для вертикальной тяги в квадратную трубу вертикальной
платформы (PCA-1263), совместите отверстия и вставьте шкив.
2)
Рисунок 2. Затяните гайку пальцами до соприкосновения с основанием. Затем закрепите при
помощи R-образного шплинта.
3)
Рисунок 3. Вденьте крюки крепления лебедки в болты с ушками на опоре лебедки для вертикальной
тяги.
4)
Рисунок 4. Обмотайте барабан канатом и выровняйте шкив вертикальной опоры с осью каната и
начните тянуть.
