Подсоединение кабелей к гнездам для подключения
Taблица функций разеъема
Номера
штырей
разъемов ISO
Цвет кабеля
Функции
Разъем для
внешнего
питания
A-4
Желтый
Аккумулятор
A-5
Cиний/Белый
Управление
питанием
A-6
Оранжевый/
белый
Диммер
A-7
Kрасный
Зажигание (АCC)
A-8
Черный
Заземляющее
соединение (земля)
Разъем для
колонок
B-1
Фиолетовый
Задний правый (+)
B-2
Фиолетовый/
Черный
Задний правый (–)
B-3
Cерый
Передний правый (+)
B-4
Cерый/Черный Передний правый (–)
B-5
Белый
Передний левый(+)
B-6
Белый/Черный Передний левый (–)
B-7
Зеленый
Задний левый (+)
B-8
Зеленый/
Черный
Задний левый (–)
2ПРEДУПРEЖДEНИE

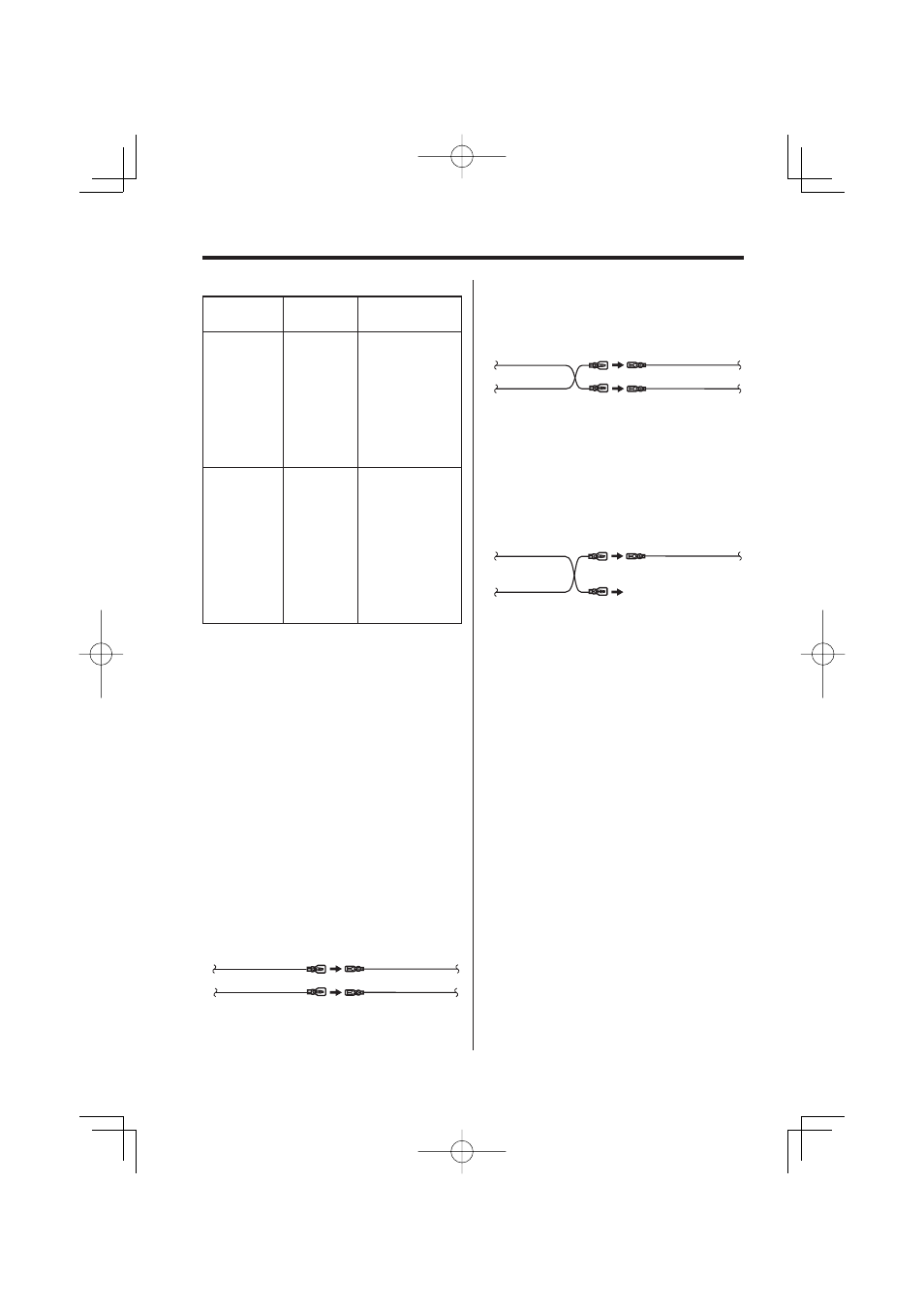

Присоединение разъема ISO
Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения аппарата следует проверить, что
соединения сделаны правильно.
Cтандартное соединение для жгута проводов описано
ниже в пункте
1.
Eсли штыри разъема ISO расположены соответственно
пункту
2 или 3, следует провести соединение в
соответствии с рисунком.
Пожалуйста, убедитесь в повторном подключении
кабеля для установки этого аппарата в автомобилях
фирмы Volkswagen, как показано внизу на Рис.
2.
1 (Cтандартная настройка) Штепсель А-7
(красный) автомобильного разъема ISO
подсоединен к зажиганию, а штепсель А-
4 (желтый) подсоединен к постоянному
электропитанию.
Аппарат
Автомобиль
Штепсель А-7
(Kрасный)
Pino A–4 (amarelo)
Kабель зажигания
(Kрасный)
Cabo de bateria
(amarelo)
2 Штепсель А-7 (красный) автомобильного
разъема ISO подсоединен к источнику
постоянного электропитания, а штепсель А-4
(желтый) соединен с зажиганием.
Аппарат
Автомобиль
Штепсель А-7
(Kрасный)
Pino A–4 (amarelo)
Kабель зажигания
(Kрасный)
Cabo de bateria
(amarelo)
3Штепсель А-4 (желтый) автомобильного
разъема ISO не подсоединен вообще, однако
штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или
оба штепселя А-7 (красный) и А-4 (желтый)
подсоединены к источнику постоянного
электропитания).
Аппарат
Автомобиль
Штепсель А-7
(Kрасный)
Подсоедините к
источнику питания,
который может
включаться и
выключаться от ключа
зажигания.
Kабель зажигания
(Kрасный)
Cabo de bateria
(amarelo)
