Kenwood KDC-W7027 - Инструкция (Страница 39)

Pyccкий |
39
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
TEL MUTE
P.CONT
ANT.CONT
EXT.CONT
FRONT
AUX IN
REAR SUB
WOOFER
Передний левый выход (Белый)
Передний правый выход (Kрасный)
Задний правый вывод (Kрасный)/
Правый выход сабвуфера (Kрасный)
Задний левый вывод (Белый)/
Левый выход сабвуфера (Белый)
Kабель батареи (Желтый)
Провод зажигания
(Kрасный)
Вход антенны
FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны (ISO-JASO) (Принадлежность 3)
Жгут проводов
(Принадлежность
1)
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
Управление питанием/
управляющий кабель
двигателя антенны
(Cиний/Белый)
Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Разъем B
Предохранитель
(10A)
Разъем A
Kабель пpиглyшeния TEL
(кopичнeвый)
Особенности подключения
системы слежения
KENWOOD изложены
в руководстве по ее
эксплуатации.
Провод управления внешнего
усилителя (Розовый/Черный)
К "EXT.AMP.CONT." выход усилитела,
имеющий функции внешнего
управления.
К чейнджеру дисков KENWOOD/
Комплект GSM hands free/
Внешнему дополнительному устройству
Чтобы подсоединить эти концы,
обратитесь к соответствующим
руководствам.
Eсли вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.
К внешнему дисплею/
пульту
дистанционного
управлния
Смотрите следующую
страницу
Левый вход AUX (Белый)
Правый вход AUX (Kрасный)

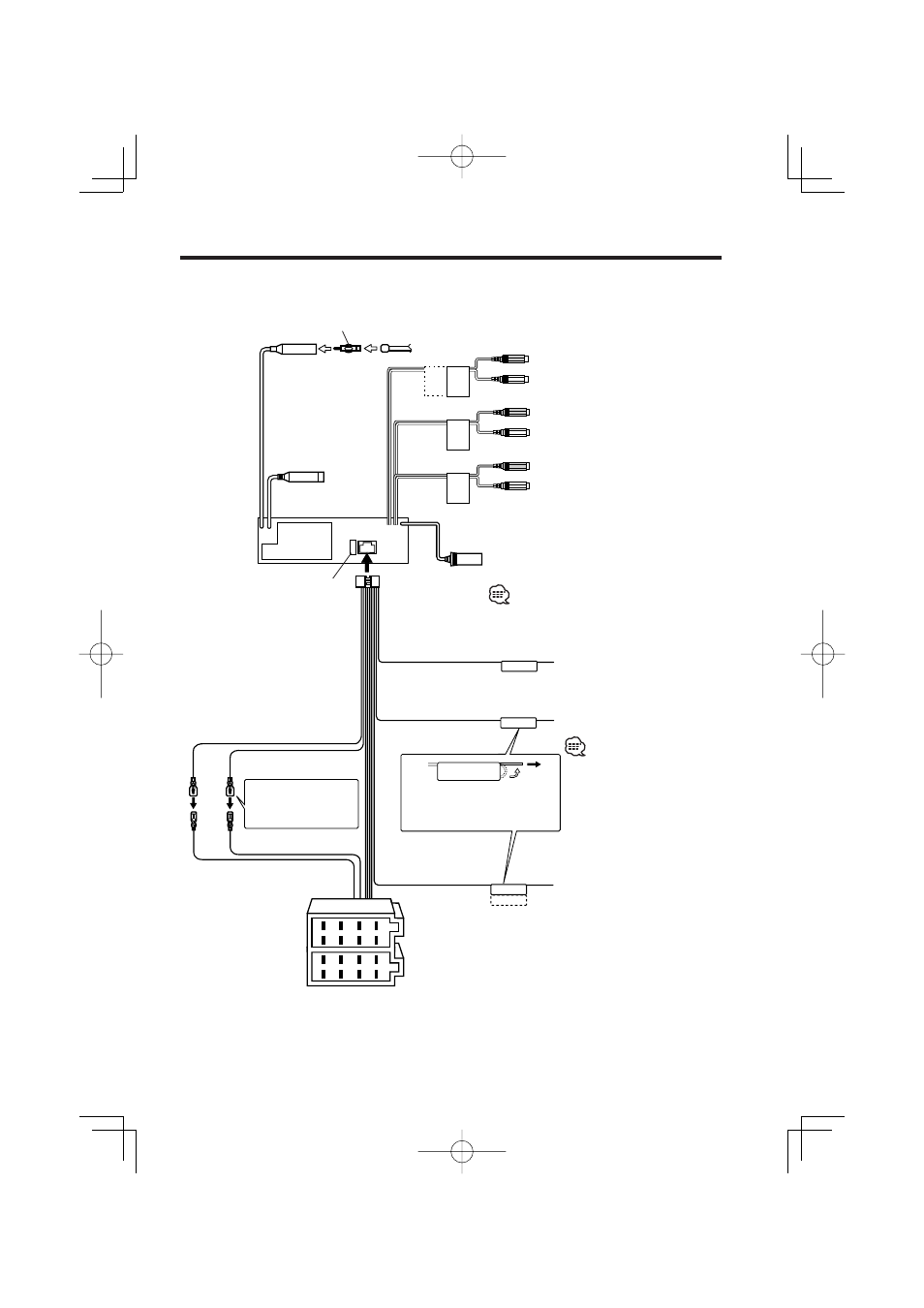

Подсоединение кабелей к гнездам для подключения
