Измерение оптических потерь на отражение (ORL)
MultiTest
39

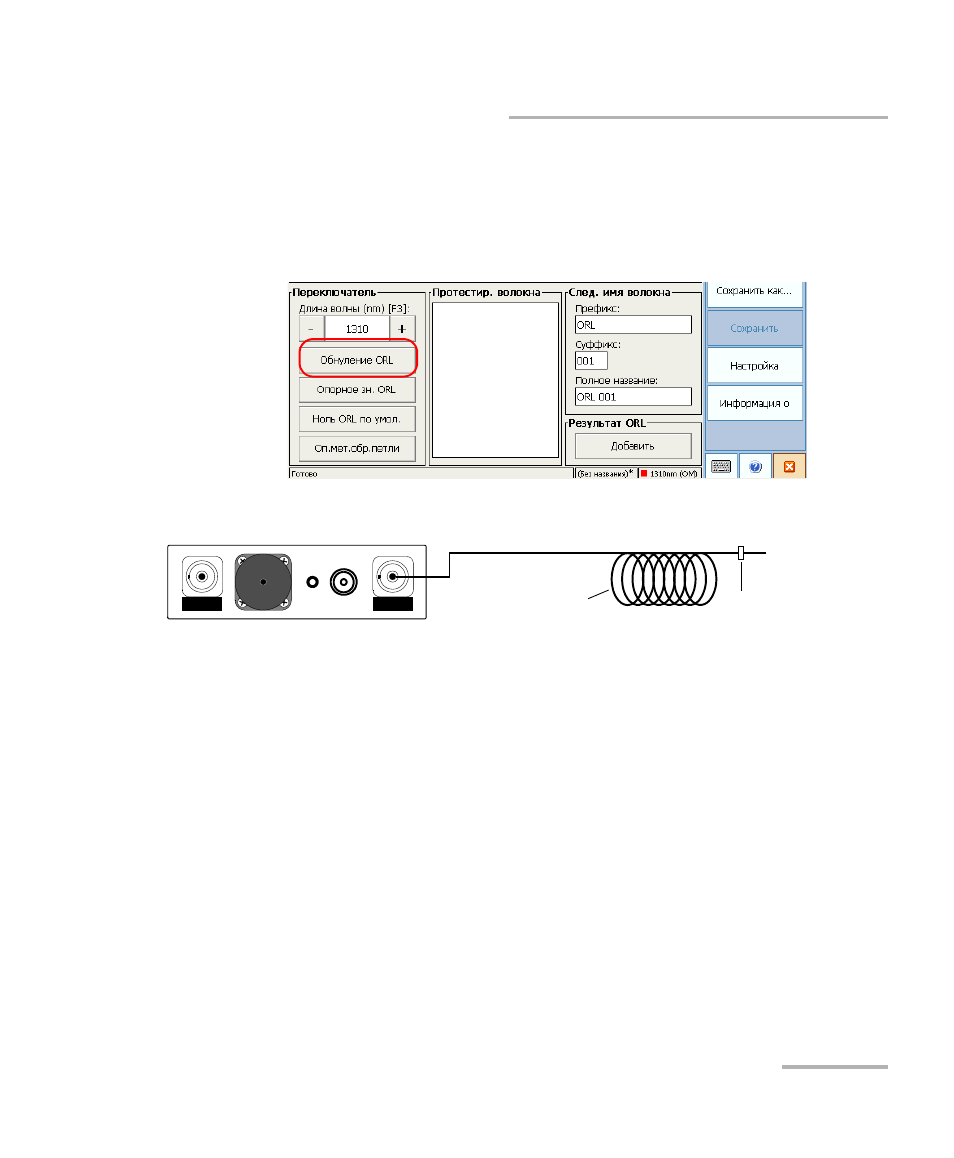

Измерение опорного значения ORL и установка нулевого значения ORL
Для установки нулевого значения ORL (для всех длин волн
одновременно) необходимо выполнить следующие действия:
1. В главном окне выберите вкладку Измеритель ORL.
2. Нажмите Ноль ORL.
3. Подсоедините шнур к ОМ-порту
F
AS
T
ES
T.
4. Проведите процедуру заглушения оптического сигнала в волокне
до тестируемого компонента как можно ближе к нему. Оберните
волокно вокруг оправки или стержня малого диаметра по крайней
мере 10 раз, добавляя витки до тех пор пока значение не
стабилизируется.
5. Нажмите OK для сохранения нулевого значения ORL, а затем
устраните заглушение.
Восстановление заводской настройки для нулевого значения
ORL:
1. В главном окне выберите вкладку Измеритель ORL.
2. Нажмите Ноль ORL по умолчанию.
Заглушение
Тестируемый
компонент
FT
B
-3
930
MU
LT
IT
ES
T
