Начало работы с модулем MultiTest
MultiTest 9
Установка и извлечение модулей тестирования
3. Держите модуль в вертикальном положении таким образом, чтобы
отверстие для стопорного винта находилось слева от контактов
соединительного разъема.

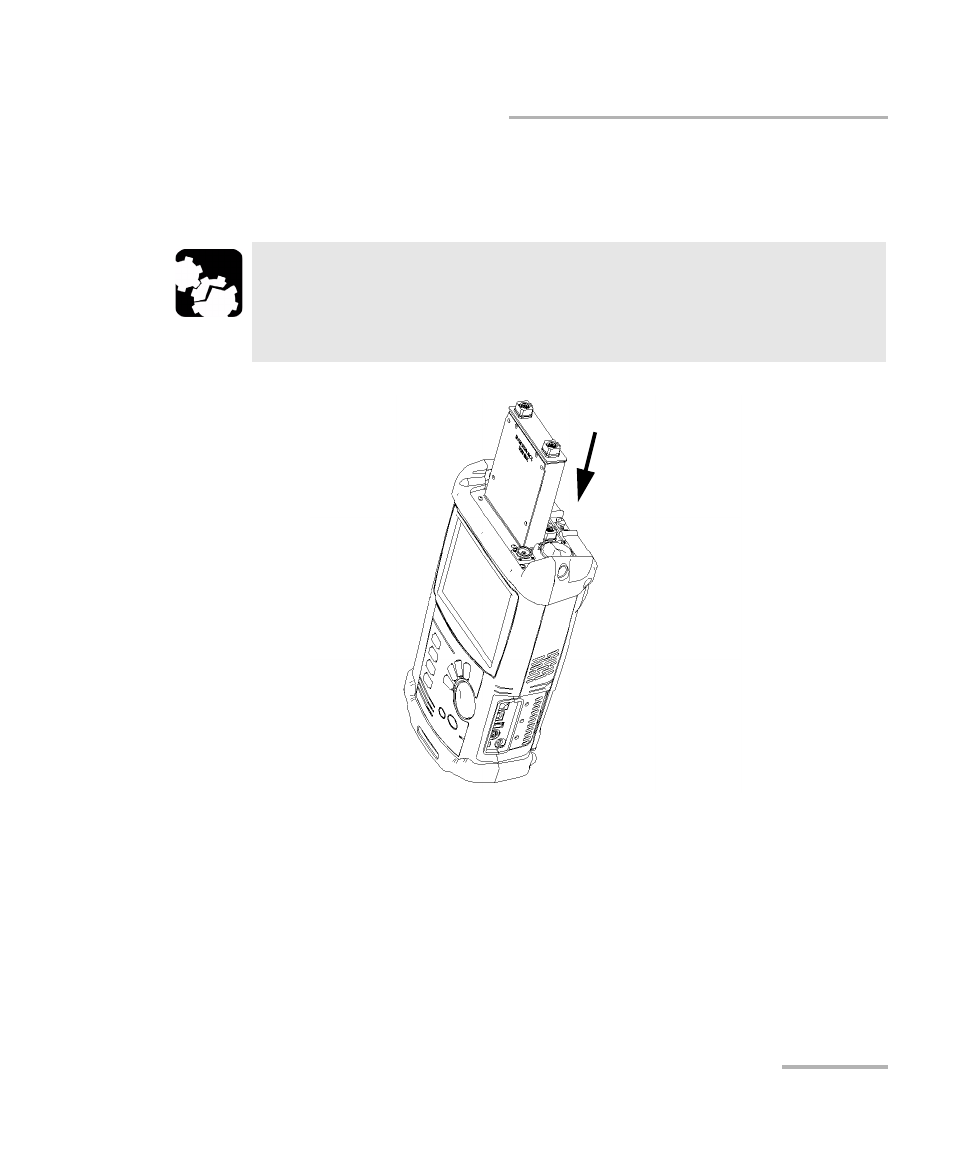

4. Вставьте выступающие края модуля в пазы слота для модуля на
устройстве.
5. Вставьте модуль в слот до упора, пока стопорный винт не
соприкоснется с корпусом устройства.
6. Расположите устройство Компактная модульная платформа
FTB-200 нижней панелью к себе.
П
РЕДОСТЕРЕЖЕНИЕ
Установка модуля в перевернутом виде может привести к его
непоправимому повреждению, поскольку контакты разъема
могут быть изогнуты.
